لاستیک ساق سوپاپ ال ۹۰، مگان، ساندرو ویژن

لاستیک ساق سوپاپ VISUN ژاپن ال ۹۰ یک مجموعه ۱۶ عددی از قطعات آب‌بندی کوچک اما بسیار مهم در سرسیلندر موتور است. این قطعه در بازار با نام‌هایی مانند کاسه نمد ساق سوپاپ، لاستیک سوپاپ، سیل ساق سوپاپ و گاهی لاستیک گیت سوپاپ نیز شناخته می‌شود. وظیفه اصلی آن کنترل روغنی است که در قسمت بالایی سرسیلندر وجود دارد تا روغن به مقدار نامناسب از فاصله میان ساق سوپاپ و گاید سوپاپ وارد مسیر احتراق نشود.

محصول نمایش‌داده‌شده با برند VISUN عرضه شده و عبارت MADE IN JAPAN روی بسته‌بندی آن دیده می‌شود. روی خود کاسه نمد نیز حک JAPAN قابل مشاهده است. بسته شامل ۱۶ عدد کاسه نمد ساق سوپاپ است که تعداد آن با ساختار موتور ۱۶ سوپاپ K4M مورد استفاده در ال ۹۰، تندر ۹۰ و لوگان هماهنگ است.

لاستیک ساق سوپاپ از آن قطعاتی است که ابعاد کوچکی دارد اما خرابی آن می‌تواند علائمی کاملاً محسوس در عملکرد موتور ایجاد کند. افزایش مصرف روغن، ایجاد دود آبی در شرایط مشخص و روغنی شدن بخش‌هایی از محفظه احتراق از جمله نشانه‌هایی هستند که می‌توانند تعمیرکار را به بررسی این قطعه هدایت کنند. البته وجود هر یک از این علائم به‌تنهایی به معنی خرابی قطعی کاسه نمد ساق سوپاپ نیست و بخش‌های دیگری مانند رینگ‌های پیستون، گاید سوپاپ، وضعیت خود سوپاپ و سیستم تهویه کارتل نیز باید در عیب‌یابی بررسی شوند.

لاستیک ساق سوپاپ چیست؟

در قسمت بالایی موتور، سوپاپ‌ها به‌طور دائم در حال حرکت رفت و برگشتی هستند. ساق هر سوپاپ از داخل گاید سوپاپ عبور می‌کند و برای کارکرد مناسب این قسمت باید میزان مشخصی روانکاری وجود داشته باشد. اگر هیچ روغنی به این ناحیه نرسد، اصطکاک و سایش افزایش پیدا می‌کند؛ در مقابل اگر روغن بیش از مقدار مورد نیاز از کنار ساق سوپاپ عبور کند، می‌تواند وارد محفظه احتراق شود.

اینجاست که کاسه نمد ساق سوپاپ نقش خود را ایفا می‌کند. این قطعه مانند یک کنترل‌کننده دقیق عمل می‌کند و اجازه نمی‌دهد روغن آزادانه از قسمت بالای سرسیلندر به پایین حرکت کند. بنابراین وظیفه آن صفر کردن کامل روغن در محل ساق سوپاپ نیست، بلکه کنترل عبور روغن در حدی است که حرکت سوپاپ مناسب باقی بماند و در عین حال روغن اضافی وارد محفظه احتراق نشود.

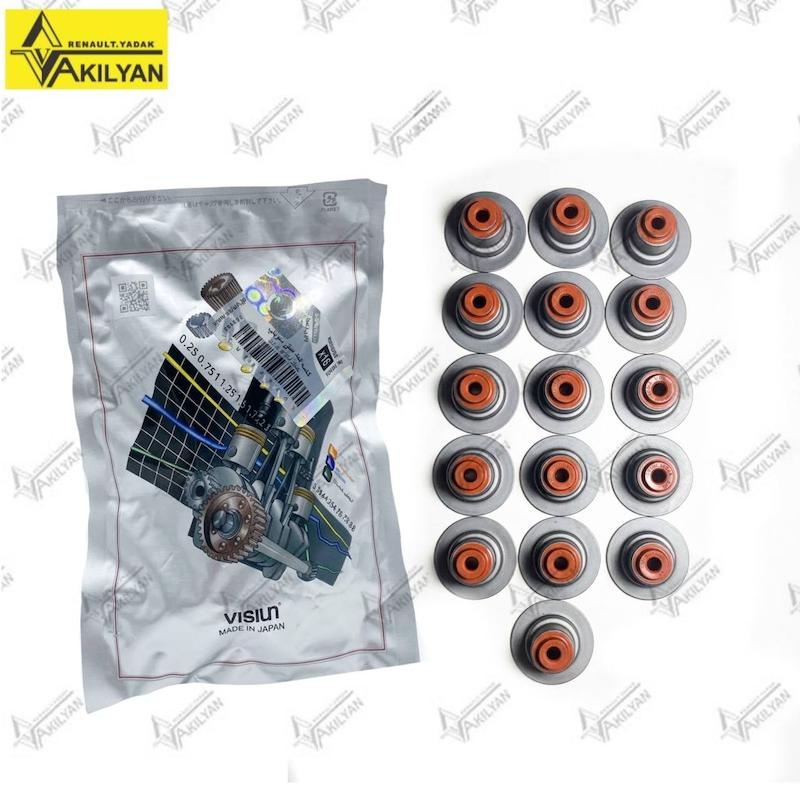

در تصاویر این محصول، ساختار قطعه به‌خوبی قابل مشاهده است. قسمت بیرونی دارای پوسته فلزی است و در قسمت بالایی، بخش آب‌بندی قرار دارد. یک فنر حلقوی کوچک نیز در اطراف لبه آب‌بند دیده می‌شود که کمک می‌کند لبه کاسه نمد تماس مناسب خود را با ساق سوپاپ حفظ کند. به همین دلیل سلامت همین لبه و فنر هنگام نصب اهمیت بسیار زیادی دارد.

وظیفه لاستیک ساق سوپاپ در موتور K4M

موتور K4M یک موتور ۱.۶ لیتری ۱۶ سوپاپ است. وجود ۱۶ سوپاپ به معنی استفاده از چندین نقطه آب‌بندی در سرسیلندر است و به همین دلیل این مجموعه نیز به شکل ۱۶ عددی ارائه شده است.

در زمان کار موتور، میل‌سوپاپ‌ها سوپاپ‌ها را باز و بسته می‌کنند. ساق سوپاپ داخل گاید حرکت می‌کند و روغن نیز در قسمت سرسیلندر برای روانکاری اجزای متحرک جریان دارد. اگر کاسه نمد نتواند مقدار روغن را کنترل کند، روغن ممکن است در امتداد ساق سوپاپ حرکت کند و وارد مسیر هوا یا دود و سپس محفظه احتراق شود.

در چنین شرایطی بخشی از روغن همراه مخلوط هوا و سوخت می‌سوزد. نتیجه می‌تواند به‌صورت مصرف غیرعادی روغن، دود متمایل به آبی، رسوب روی سوپاپ‌ها یا چرب شدن شمع‌ها مشاهده شود. میزان و نوع علامت به شدت خرابی و وضعیت سایر اجزای موتور بستگی دارد.

اهمیت سلامت کاسه نمد ساق سوپاپ

ممکن است یک موتور همچنان روشن شود، شتاب قابل قبول داشته باشد و صدای غیرعادی محسوسی نداشته باشد اما لاستیک‌های ساق سوپاپ آن فرسوده شده باشند. به همین دلیل تشخیص این قطعه فقط بر اساس احساس راننده همیشه آسان نیست.

یکی از وظایف مهم کاسه نمد این است که مصرف روغن ناشی از ورود روغن از قسمت سرسیلندر را محدود کند. با فرسوده شدن لبه آب‌بند، خشک شدن بخش لاستیکی، آسیب دیدن فنر یا ایجاد لقی غیرعادی در مجموعه گاید و ساق سوپاپ، شرایط آب‌بندی تغییر می‌کند.

ورود مستمر روغن به محفظه احتراق می‌تواند علاوه بر کاهش سطح روغن، باعث ایجاد رسوبات در قسمت‌هایی از موتور شود. بنابراین در صورت مشاهده نشانه‌های مشکوک، عیب‌یابی دقیق ارزش بیشتری از تعویض حدسی قطعات دارد.

ویژگی‌های قابل مشاهده محصول VISUN

روی بسته‌بندی این محصول نام VISUN و عبارت MADE IN JAPAN چاپ شده است. تعداد داخل بسته نیز ۱۶ عدد اعلام شده و در تصاویر مجموعه کامل ۱۶ عددی مشاهده می‌شود.

در نمای نزدیک قطعه، پوسته فلزی بیرونی، بخش آب‌بند و فنر حلقوی دور لبه مشخص هستند. روی یکی از قطعات نیز نوشته JAPAN و VISUN دیده می‌شود. این جزئیات برای تطبیق ظاهری کالای دریافتی با تصاویر محصول مفید هستند.

وجود پوسته فلزی باعث می‌شود قسمت خارجی قطعه هنگام نصب روی محل خود ساختار مشخصی داشته باشد. بخش داخلی و لبه آب‌بندی نیز باید بدون پارگی، بریدگی یا تغییر شکل نصب شود. از آنجا که این لبه مستقیماً با ساق سوپاپ در ارتباط است، کوچک‌ترین آسیب هنگام جا زدن می‌تواند عملکرد کاسه نمد نو را تحت تأثیر قرار دهد.

این قطعه برای چه خودروهایی مناسب است؟

ال ۹۰: کاربرد اصلی این محصول برای ال ۹۰ مجهز به موتور ۱.۶ لیتری ۱۶ سوپاپ K4M است. تعداد ۱۶ عددی مجموعه نیز برای مجموعه سوپاپ‌های این موتور در نظر گرفته می‌شود.

تندر ۹۰: تندر ۹۰ نام رایج دیگر همین خانواده خودرو در بازار ایران است و در نسخه مجهز به موتور K4M از همین نوع مجموعه کاسه نمد ساق سوپاپ استفاده می‌شود.

لوگان: لوگان نیز در همین خانواده قرار می‌گیرد و در نسخه دارای موتور K4M، این مجموعه برای سیستم سوپاپ سرسیلندر آن کاربرد دارد.

ساندرو: برای ساندرو مجهز به موتور K4M، امکان استفاده از این نوع کاسه نمد وجود دارد، اما از آنجا که شماره فنی مشخصی روی تصاویر این محصول برای تطبیق نهایی خوانده نمی‌شود، توصیه می‌شود نمونه قبلی و مشخصات موتور پیش از خرید کنترل شود.

مگان ۱۶۰۰: در نسخه‌های مجهز به موتور K4M نیز تطبیق این قطعه مطرح است. برای مگان ۱۶۰۰، نمونه بازشده، مشخصات موتور و فرم محل نصب باید قبل از استفاده کنترل شود.

این تفکیک اهمیت زیادی دارد؛ زیرا صرف مشترک بودن خانواده موتور نباید جای تطبیق واقعی قطعه را بگیرد. مخصوصاً در تعمیرات داخلی موتور، اختلاف جزئی در ابعاد یا فرم محل قرارگیری می‌تواند باعث عملکرد نامناسب شود.

چرا بسته شامل ۱۶ عدد است؟

در موتورهای ۱۶ سوپاپ، هر سوپاپ نیاز به آب‌بندی در محل ساق خود دارد. به همین دلیل در تعمیر کامل مجموعه، استفاده از یک ست کامل باعث می‌شود تمام کاسه نمدهای مربوط به سوپاپ‌ها در یک مرحله تعویض شوند.

اگر سرسیلندر برای تعمیر باز شده و کاسه نمدهای قدیمی عمر مشابهی داشته باشند، تعویض تعداد محدودی از آن‌ها معمولاً تصمیم ایده‌آلی نیست؛ زیرا ممکن است پس از مدت کوتاهی کاسه نمد دیگری نیز دچار نشتی شود و دوباره نیاز به عملیات تعمیر ایجاد شود.

البته تصمیم نهایی درباره تعویض کامل یا بخشی باید پس از بازدید توسط تعمیرکار گرفته شود، اما ارائه محصول به‌صورت ست ۱۶ عددی امکان تعویض کامل مجموعه را فراهم می‌کند.

علائم احتمالی خرابی لاستیک ساق سوپاپ

یکی از علائم شناخته‌شده خرابی کاسه نمد ساق سوپاپ، ظاهر شدن دود آبی برای مدت کوتاه پس از روشن کردن موتور، به‌خصوص بعد از چند ساعت خاموش بودن خودرو است. در زمان توقف، روغن می‌تواند از قسمت بالایی سرسیلندر از کنار کاسه نمد فرسوده عبور کند و پس از استارت بسوزد.

علامت دیگری که ممکن است دیده شود افزایش مصرف روغن بدون مشاهده یک نشتی خارجی واضح است. با این حال ابتدا باید موتور، کاسه‌نمدهای خارجی، کارتل و سایر نقاط احتمالی نشتی بررسی شوند.

دود آبی بعد از رها کردن طولانی پدال گاز و سپس گاز دادن دوباره نیز می‌تواند یکی از نشانه‌های قابل بررسی باشد. روغنی شدن برخی شمع‌ها، افزایش رسوب در محفظه احتراق و کاهش مداوم سطح روغن نیز ممکن است همراه این خرابی دیده شوند.

هیچ‌یک از این نشانه‌ها به‌تنهایی برای تشخیص قطعی کافی نیستند. خرابی رینگ و پیستون، لقی گاید سوپاپ و مشکلات دیگر موتور می‌توانند علائم مشابهی ایجاد کنند.

تفاوت خرابی لاستیک ساق سوپاپ و رینگ موتور

یکی از اشتباهات رایج در تشخیص روغن‌سوزی، نسبت دادن فوری هر نوع دود آبی به رینگ موتور یا برعکس، نسبت دادن آن به کاسه نمد سوپاپ است.

الگوی ایجاد دود، وضعیت کمپرس سیلندرها، مقدار مصرف روغن، وضعیت شمع‌ها و نتیجه بازدید تخصصی همگی در تشخیص مؤثر هستند. به‌عنوان مثال دود کوتاه پس از استارت اولیه می‌تواند تعمیرکار را بیشتر به سمت بررسی قسمت بالایی موتور هدایت کند، اما این موضوع قانون قطعی نیست.

اگر لقی گاید سوپاپ بیش از حد باشد، حتی نصب یک کاسه نمد نو نیز ممکن است به‌تنهایی مشکل را برطرف نکند. به همین دلیل هنگام تعمیر سرسیلندر باید گاید، ساق سوپاپ، نشیمن کاسه نمد و سایر اجزای مرتبط به‌صورت مجموعه‌ای بررسی شوند.

دلایل فرسودگی کاسه نمد ساق سوپاپ

کاسه نمد ساق سوپاپ در محیطی با دمای بالا و تماس مداوم با روغن کار می‌کند. گذشت زمان و کارکرد موتور به‌صورت طبیعی می‌تواند خاصیت انعطاف‌پذیری بخش آب‌بندی را کاهش دهد.

افزایش بیش از حد دمای موتور نیز می‌تواند عمر قطعات لاستیکی و آب‌بندی را کاهش دهد. موتوری که سابقه داغ کردن دارد ممکن است علاوه بر کاسه نمد ساق سوپاپ، به بررسی دقیق‌تر سایر قطعات سرسیلندر نیاز داشته باشد.

کیفیت و شرایط روغن موتور، فاصله تعویض روغن، رسوبات داخلی و شرایط کاری موتور نیز بر محیطی که این قطعه در آن فعالیت می‌کند اثر دارند.

از سوی دیگر، نصب نادرست یک قطعه کاملاً نو نیز ممکن است باعث خرابی زودهنگام شود. لبه آب‌بندی بسیار حساس است و اگر هنگام عبور از قسمت بالایی ساق سوپاپ بریده یا خراشیده شود، کارایی مورد انتظار را نخواهد داشت.

زمان تعویض لاستیک ساق سوپاپ

برای لاستیک ساق سوپاپ نمی‌توان یک کیلومتر ثابت و یکسان برای تمام خودروها تعیین کرد. وضعیت موتور، شرایط نگهداری، دمای کاری، کیفیت روغن، دفعات داغ شدن موتور و شرایط کارکرد خودرو بر عمر آن اثر دارند.

در بسیاری از موارد تعویض کاسه نمد زمانی انجام می‌شود که علائم خرابی مشاهده شده یا سرسیلندر برای تعمیرات دیگری باز شده باشد. اگر سرسیلندر باز است و لاستیک‌های ساق سوپاپ قدیمی یا خشک شده‌اند، تعویض آن‌ها می‌تواند بخشی منطقی از تعمیر سرسیلندر باشد.

اگر خودرو دود آبی یا مصرف روغن دارد، قبل از سفارش قطعه بهتر است علت دقیق مشخص شود تا از هزینه تعویض قطعه‌ای که مشکل اصلی از آن نیست جلوگیری شود.

راهنمای انتخاب لاستیک ساق سوپاپ ال ۹۰

اولین معیار انتخاب، نوع دقیق موتور است. برای این محصول تمرکز اصلی روی موتور K4M شانزده سوپاپ مورد استفاده در ال ۹۰، تندر ۹۰ و لوگان است.

دومین معیار، تطبیق نمونه بازشده است. شکل پوسته بیرونی، قطر بخش داخلی، نحوه قرارگیری روی گاید و فرم لبه باید با قطعه مورد نیاز موتور سازگار باشد.

تعداد قطعات نیز اهمیت دارد. این بسته شامل ۱۶ عدد کاسه نمد است و هنگام دریافت کالا می‌توان تعداد مجموعه را کنترل کرد.

برای خودروهایی مانند ساندرو یا مگان ۱۶۰۰ که استفاده از موتور K4M مطرح است، تطبیق نمونه قبلی اهمیت بیشتری پیدا می‌کند. فقط شباهت ظاهری قطعه برای تصمیم نهایی کافی نیست.

نکات مهم پیش از خرید

پیش از خرید ابتدا مطمئن شوید تعمیرکار واقعاً کاسه نمد ساق سوپاپ را به‌عنوان قطعه مورد نیاز مشخص کرده است. اگر علت مصرف روغن هنوز تشخیص داده نشده، بهتر است عیب‌یابی قبل از سفارش انجام شود.

در ال ۹۰، تندر ۹۰ و لوگان، مشخص بودن موتور K4M مهم است. برای ساندرو و مگان ۱۶۰۰ بهتر است علاوه بر نوع موتور، قطعه قبلی نیز تطبیق داده شود.

اگر موتور قبلاً تعمیر شده، سرسیلندر تعویض یا تغییراتی در مجموعه سوپاپ انجام شده است، اتکا به نام خودرو به‌تنهایی مناسب نیست و نمونه موجود روی موتور معیار مطمئن‌تری برای تطبیق خواهد بود.

نکات مهم هنگام نصب

تعویض لاستیک ساق سوپاپ یک کار دقیق در مجموعه سرسیلندر است و بهتر است توسط تعمیرکار آشنا به موتور K4M یا متخصص سرسیلندر انجام شود.

قبل از نصب، ساق سوپاپ و گاید باید تمیز باشند. وجود براده، رسوب یا آلودگی در محل نصب می‌تواند روی آب‌بندی تأثیر بگذارد.

لبه داخلی کاسه نمد نباید خشک و با فشار زیاد روی ساق کشیده شود. هنگام عبور از شیارها یا قسمت‌های تیز ساق سوپاپ نیز باید از لبه آب‌بندی محافظت شود.

اعمال فشار باید در راستای صحیح قطعه باشد. ضربه مستقیم، نصب کج یا فشار روی قسمت نامناسب می‌تواند پوسته یا لبه آب‌بند را آسیب بزند.

پس از نصب نیز قرارگیری مناسب کاسه نمد روی گاید باید کنترل شود. در صورتی که گاید سوپاپ لقی غیرعادی داشته باشد، تعمیرکار باید علت آن را جداگانه برطرف کند.

چرا بررسی گاید سوپاپ مهم است؟

کاسه نمد روی بخشی از مجموعه‌ای کار می‌کند که شامل ساق سوپاپ و گاید است. اگر فاصله بین ساق و گاید از محدوده مناسب خارج شده باشد، حرکت جانبی سوپاپ افزایش پیدا می‌کند.

در چنین شرایطی لبه کاسه نمد مجبور است حرکت بیشتری را تحمل کند و حتی یک قطعه نو ممکن است عمر مطلوبی نداشته باشد. همچنین روغن می‌تواند از مسیری عبور کند که صرفاً با تعویض کاسه نمد برطرف نمی‌شود.

بنابراین در تعمیر سرسیلندر، بررسی گاید و سوپاپ به همان اندازه انتخاب یک کاسه نمد مناسب اهمیت دارد.

اشتباه‌های رایج در تعویض کاسه نمد سوپاپ

یکی از اشتباه‌ها این است که بدون عیب‌یابی، دود آبی مستقیماً به لاستیک ساق سوپاپ نسبت داده شود. در حالی که چند بخش مختلف موتور می‌توانند باعث روغن‌سوزی شوند.

اشتباه دیگر نصب قطعه بدون بررسی گاید است. اگر گاید لقی زیادی داشته باشد، انتظار برطرف شدن کامل مشکل فقط با تعویض لاستیک منطقی نیست.

استفاده از ابزار نامناسب و کوبیدن مستقیم روی کاسه نمد نیز می‌تواند قطعه نو را پیش از شروع کار موتور آسیب بزند.

از دیگر اشتباه‌ها می‌توان به نصب خشک، عبور دادن لبه آب‌بندی از قسمت تیز ساق بدون محافظ و آلوده کردن محل نصب اشاره کرد.

همچنین بهتر است در زمان استفاده از ست ۱۶ عددی، تعداد قطعات نصب‌شده و باقی‌مانده کنترل شود تا هیچ سوپاپی از قلم نیفتد.

نگهداری و افزایش عمر مجموعه

پس از نصب، عمر کاسه نمد ساق سوپاپ تا حد زیادی به شرایط عمومی موتور وابسته است. کنترل دمای موتور اهمیت زیادی دارد. داغ کردن مکرر موتور می‌تواند به قطعات آب‌بندی سرسیلندر فشار بیشتری وارد کند.

تعویض روغن در زمان مناسب و استفاده از روغن متناسب با مشخصات موتور به تمیز ماندن مسیرهای روغن و کاهش رسوبات کمک می‌کند.

اگر سطح روغن به‌طور غیرعادی کاهش پیدا می‌کند، فقط با اضافه کردن روغن مشکل را نادیده نگیرید. ثبت مقدار مصرف و بررسی علت کاهش روغن می‌تواند از آسیب‌های بعدی جلوگیری کند.

همچنین وضعیت سیستم خنک‌کننده، ترموستات، فن‌ها و سایر بخش‌هایی که روی دمای موتور اثر دارند باید در شرایط مناسب نگه داشته شوند.

تفاوت لاستیک ساق سوپاپ با سایر کاسه نمدهای موتور

عبارت کاسه نمد در خودرو برای چندین قطعه متفاوت استفاده می‌شود و همین موضوع گاهی باعث اشتباه می‌شود. کاسه نمد ساق سوپاپ قطعه‌ای کوچک در داخل سرسیلندر است و با کاسه نمد میل‌سوپاپ، میل‌لنگ یا پلوس تفاوت کامل دارد.

کاسه نمد میل‌سوپاپ وظیفه جلوگیری از خروج روغن از اطراف محور میل‌سوپاپ را دارد، در حالی که لاستیک ساق سوپاپ مقدار روغن عبوری در اطراف ساق سوپاپ و گاید را کنترل می‌کند.

به همین دلیل هنگام سفارش باید عبارت کامل «لاستیک ساق سوپاپ» یا «کاسه نمد ساق سوپاپ» ذکر شود تا با کاسه نمدهای دیگر موتور اشتباه نشود.

ساختار ظاهری این محصول

در تصاویر نزدیک، قسمت خارجی هر کاسه نمد دارای بدنه فلزی است. در قسمت بالایی، بخش آب‌بندی رنگی و یک فنر حلقوی دیده می‌شود.

فنر کوچک اطراف قسمت داخلی به حفظ فشار لبه آب‌بند روی ساق سوپاپ کمک می‌کند. این بخش نباید هنگام جابه‌جایی یا نصب از جای خود خارج شود.

روی خود قطعه نیز نوشته JAPAN و VISUN قابل مشاهده است. این نوشته‌ها در کنار ظاهر قطعه و بسته ۱۶ عددی، از مشخصات قابل تشخیص این محصول هستند.

نقش کاسه نمد در کنترل روغن‌سوزی

واژه «جلوگیری از روغن‌سوزی» گاهی به‌صورت ساده برای این قطعه استفاده می‌شود، اما عملکرد واقعی آن دقیق‌تر است. کاسه نمد ساق سوپاپ وظیفه دارد روغنی را که از قسمت سرسیلندر به سمت ساق سوپاپ می‌رسد کنترل کند.

اگر این کنترل از بین برود، میزان بیشتری روغن می‌تواند وارد مسیر احتراق شود. در چنین حالتی تعویض کاسه نمد سالم و سازگار می‌تواند مشکل ناشی از همین قسمت را برطرف کند.

اما اگر منشأ روغن‌سوزی از رینگ‌های پیستون، لقی زیاد گاید یا بخش دیگری باشد، تعویض لاستیک ساق سوپاپ به‌تنهایی راه‌حل کامل نخواهد بود. به همین دلیل تشخیص صحیح قبل از تعمیر اهمیت زیادی دارد.

مصرف روغن بعد از تعویض کاسه نمد

پس از تعمیر، بهتر است سطح روغن موتور در چند مرحله بررسی شود. اگر مشکل واقعاً ناشی از نشتی کاسه نمدهای فرسوده بوده باشد و سایر اجزای مرتبط سالم باشند، انتظار می‌رود علائم مرتبط با آن کاهش پیدا کنند.

اگر مصرف روغن همچنان ادامه داشته باشد، تعمیرکار باید سایر مسیرهای نشتی یا روغن‌سوزی را بررسی کند. این بررسی می‌تواند شامل وضعیت رینگ‌ها، سیلندر، گاید سوپاپ، سیستم تهویه کارتل و نشتی‌های خارجی باشد.

بهتر است مقدار روغن مصرفی بر اساس پیمایش مشخص ثبت شود تا تشخیص فقط بر اساس حدس یا مشاهده موردی انجام نشود.

لاستیک ساق سوپاپ VISUN برای تعمیر سرسیلندر K4M

در تعمیر سرسیلندر K4M، کاسه نمدهای ساق سوپاپ یکی از قطعاتی هستند که معمولاً باید مورد بازدید قرار گیرند. اگر سرسیلندر باز شده است، دسترسی به این قطعات فراهم می‌شود و می‌توان وضعیت آن‌ها را از نظر سفت‌شدگی، تغییر شکل یا آسیب بررسی کرد.

ست ۱۶ عددی VISUN امکان تعویض کامل کاسه نمدهای موتور ۱۶ سوپاپ را فراهم می‌کند. در زمان مونتاژ، هر قطعه باید در محل صحیح و با ابزار مناسب قرار گیرد.

دقت در نصب اهمیت زیادی دارد، زیرا خرابی ناشی از مونتاژ نادرست ممکن است علائمی شبیه خرابی یک کاسه نمد کارکرده ایجاد کند.

آیا تعویض کاسه نمد نیاز به باز شدن موتور دارد؟

کاسه نمد ساق سوپاپ در سرسیلندر قرار دارد و دسترسی به آن نیازمند باز کردن بخش‌هایی از مجموعه تایم و سوپاپ است. روش دقیق تعمیر می‌تواند با توجه به تجهیزات تعمیرگاه و نوع عملیات انتخاب شود.

به همین دلیل این قطعه برخلاف قطعات مصرفی ساده‌ای مانند فیلتر یا شمع، برای تعویض توسط مصرف‌کننده طراحی نشده است. اشتباه در باز و بست مجموعه تایم یا سوپاپ می‌تواند هزینه تعمیر را بسیار بیشتر کند.

برای موتور K4M بهتر است کار توسط تعمیرکاری انجام شود که با تایمینگ و ساختار سرسیلندر این موتور آشنایی کامل دارد.

چرا تطبیق پیش از نصب مهم است؟

قطعات داخلی موتور باید با دقت بیشتری نسبت به بسیاری از قطعات ظاهری خودرو انتخاب شوند. حتی اگر دو کاسه نمد از بیرون مشابه باشند، قطر داخلی، ارتفاع، فرم پوسته و نحوه نشستن آن‌ها می‌تواند متفاوت باشد.

در ال ۹۰، تندر ۹۰ و لوگان K4M کاربرد این محصول مشخص است. در خودروهای دیگری که از خانواده موتور K4M استفاده می‌کنند، مانند برخی ساندروها و مگان ۱۶۰۰، تطبیق نمونه قبلی باعث می‌شود احتمال اشتباه در انتخاب کمتر شود.

به‌خصوص اگر سابقه تعمیر یا تعویض سرسیلندر وجود دارد، نمونه نصب‌شده روی موتور اهمیت بیشتری پیدا می‌کند.

انتخاب بین تعویض یک عدد یا ست کامل

گاهی ممکن است فقط یک یا چند کاسه نمد ظاهراً آسیب‌دیده باشند، اما تمام قطعات مجموعه در شرایط حرارتی و زمانی تقریباً مشابه کار کرده‌اند. اگر یک کاسه نمد به دلیل فرسودگی عمومی خراب شده باشد، سایر قطعات نیز ممکن است در مرحله مشابهی از عمر خود قرار داشته باشند.

از طرف دیگر، باز و بست سرسیلندر و مجموعه سوپاپ هزینه و زمان قابل توجهی دارد. به همین دلیل در بسیاری از تعمیرات، زمانی که دسترسی کامل ایجاد شده است، تعویض ست کامل تصمیم عملی‌تری است.

محصول VISUN موردنظر به‌صورت بسته ۱۶ عددی ارائه می‌شود و برای چنین تعمیر کاملی مناسب است.

نکته درباره دود آبی هنگام استارت

دود آبی کوتاه بعد از استارت، مخصوصاً وقتی خودرو برای چند ساعت خاموش بوده، یکی از علائمی است که می‌تواند به ورود روغن از قسمت بالای موتور ارتباط داشته باشد.

در زمان خاموشی، اگر آب‌بندی ساق سوپاپ ضعیف باشد، مقدار کمی روغن فرصت پیدا می‌کند وارد مسیر احتراق شود. این روغن هنگام روشن شدن موتور می‌سوزد و دود ایجاد می‌کند.

با این حال همین علامت نباید جای عیب‌یابی دقیق را بگیرد. شدت دود، مدت ادامه آن، مصرف واقعی روغن و وضعیت موتور باید همزمان بررسی شوند.

نکته درباره روغنی شدن شمع‌ها

اگر روغن وارد یک یا چند سیلندر شود، ممکن است روی شمع رسوب یا آلودگی روغنی ایجاد کند. بررسی وضعیت شمع‌ها می‌تواند بخشی از فرآیند عیب‌یابی باشد.

اما روغنی بودن شمع نیز علت‌های مختلف دارد و مشخص نمی‌کند روغن دقیقاً از کدام مسیر وارد سیلندر شده است. بنابراین همراه با آن باید وضعیت کمپرس، سرسیلندر و مصرف روغن بررسی شود.

در موتور سالم پس از تعمیر صحیح، کنترل مناسب روغن در اطراف ساق سوپاپ به کاهش ورود روغن از این مسیر کمک می‌کند.

مزیت بسته کامل ۱۶ عددی

یکی از ویژگی‌های مشخص این محصول، ارائه یک مجموعه کامل ۱۶ عددی است. هنگام تعمیر موتور ۱۶ سوپاپ، تعمیرکار به مجموعه کاسه نمدهای تمام سوپاپ‌ها دسترسی دارد و نیاز نیست قطعات به‌صورت پراکنده تهیه شوند.

یکسان بودن قطعات یک ست نیز فرآیند تعمیر را منظم‌تر می‌کند. پیش از نصب می‌توان هر ۱۶ عدد را از نظر سلامت لبه، فنر و پوسته بررسی کرد و سپس عملیات نصب را آغاز کرد.

نکته پایانی برای انتخاب

اگر خودرو ال ۹۰، تندر ۹۰ یا لوگان با موتور K4M دارید و تعمیرکار نیاز به تعویض مجموعه کاسه نمد ساق سوپاپ را تأیید کرده است، ست ۱۶ عددی VISUN ژاپن برای این کاربرد در نظر گرفته شده است.

برای ساندرو یا مگان ۱۶۰۰، موتور K4M و نمونه بازشده را قبل از نصب تطبیق دهید. در قطعات داخلی موتور، چند دقیقه زمان برای کنترل قطعه پیش از مونتاژ می‌تواند از باز و بست دوباره سرسیلندر جلوگیری کند.

۱۰. پرسش‌های متداول

۱. لاستیک ساق سوپاپ چه کاری انجام می‌دهد؟
مقدار روغنی را که در اطراف ساق و گاید سوپاپ حرکت می‌کند کنترل می‌کند تا روغن اضافی وارد محفظه احتراق نشود.

۲. این محصول برای ال ۹۰ مناسب است؟
بله، برای ال ۹۰ مجهز به موتور ۱.۶ لیتری ۱۶ سوپاپ K4M مناسب است.

۳. آیا برای تندر ۹۰ و لوگان هم استفاده می‌شود؟
بله، تندر ۹۰ و لوگان مجهز به موتور K4M در گروه کاربرد اصلی این محصول قرار می‌گیرند.

۴. آیا این لاستیک ساق سوپاپ روی ساندرو نصب می‌شود؟
در ساندرو مجهز به K4M کاربرد آن مطرح است، اما بهتر است مشخصات موتور و نمونه بازشده پیش از نصب تطبیق داده شوند.

۵. برای مگان ۱۶۰۰ مناسب است؟
در نسخه مجهز به K4M باید با نمونه قبلی و مشخصات محل نصب تطبیق داده شود.

۶. داخل بسته چند عدد کاسه نمد وجود دارد؟
بسته شامل ۱۶ عدد لاستیک ساق سوپاپ است.

۷. برند این محصول چیست؟
نام VISUN روی بسته‌بندی و خود قطعه قابل مشاهده است.

۸. کشور سازنده این محصول کجاست؟
روی بسته عبارت MADE IN JAPAN و روی قطعه نیز JAPAN درج شده است.

۹. محل نصب لاستیک ساق سوپاپ کجاست؟
در سرسیلندر و در محل عبور ساق سوپاپ از گاید نصب می‌شود.

۱۰. دود آبی هنگام استارت می‌تواند از کاسه نمد ساق سوپاپ باشد؟
بله، می‌تواند یکی از علائم باشد؛ اما علت‌های دیگر نیز وجود دارند و عیب‌یابی تعمیرکار ضروری است.

۱۱. آیا مصرف روغن بالا همیشه به دلیل لاستیک ساق سوپاپ است؟
خیر. رینگ‌های پیستون، گاید سوپاپ، نشتی خارجی و بخش‌های دیگر نیز باید بررسی شوند.

۱۲. آیا بهتر است هر ۱۶ عدد همزمان تعویض شوند؟
در تعمیر کامل سرسیلندر معمولاً تعویض ست کامل منطقی‌تر است، اما تصمیم نهایی باید با توجه به وضعیت موتور گرفته شود.

۱۳. آیا نصب این قطعه کار ساده‌ای است؟
خیر. قطعه داخل مجموعه سرسیلندر قرار دارد و نصب آن نیازمند مهارت و ابزار مناسب است.

۱۴. چرا هنگام نصب باید مراقب لبه کاسه نمد بود؟
آسیب یا بریدگی لبه آب‌بندی می‌تواند باعث شود قطعه نو از همان ابتدا نتواند روغن را به‌درستی کنترل کند.

۱۵. آیا گاید سوپاپ هم باید هنگام تعویض بررسی شود؟
بله. لقی غیرعادی گاید می‌تواند روی عملکرد و عمر کاسه نمد جدید اثر بگذارد.

۱۶. تفاوت لاستیک ساق سوپاپ با کاسه نمد میل‌سوپاپ چیست؟
لاستیک ساق سوپاپ داخل سرسیلندر و روی گاید سوپاپ قرار دارد، اما کاسه نمد میل‌سوپاپ روغن اطراف محور میل‌سوپاپ را آب‌بندی می‌کند.

۱۷. قبل از خرید چه چیزی باید کنترل شود؟
نوع موتور، تعداد مورد نیاز و به‌خصوص در ساندرو و مگان ۱۶۰۰، شکل و مشخصات نمونه قبلی قطعه کنترل شود.

۱۱. جمع‌بندی

لاستیک ساق سوپاپ VISUN ژاپن یک ست کامل ۱۶ عددی برای آب‌بندی و کنترل عبور روغن در اطراف ساق سوپاپ موتور است. این محصول برای ال ۹۰، تندر ۹۰ و لوگان مجهز به موتور K4M کاربرد دارد و نام VISUN و ساخت ژاپن روی بسته‌بندی و قطعه قابل مشاهده است. برای ساندرو و مگان ۱۶۰۰ K4M بهتر است قبل از نصب، مشخصات موتور و نمونه قبلی کاسه نمد ساق سوپاپ تطبیق داده شود.
