کاسه نمد عقب میل لنگ لبه پهن پژو ۴۰۵، پژو پارس و سمند XU7 ویژن

کاسه نمد عقب میل لنگ لبه پهن ویژن یکی از قطعات آب‌بندی موتور است که در بخش انتهایی میل‌لنگ و در سمت گیربکس و فلایویل نصب می‌شود. وظیفه این قطعه جلوگیری از خروج روغن موتور از جایی است که میل‌لنگ از مجموعه داخلی موتور عبور کرده و به سمت فلایویل و سیستم انتقال قدرت ادامه پیدا می‌کند. این قسمت از موتور به دلیل چرخش مداوم میل‌لنگ، وجود روغن و تغییرات دمایی به آب‌بندی دقیق نیاز دارد و کاسه نمد عقب میل‌لنگ همین وظیفه را انجام می‌دهد.

محصول حاضر مدل لبه پهن ویژن است و برای نسخه‌های مجهز به موتور XU7 در پژو ۴۰۵، پژو پارس و سمند کاربرد دارد. در تصاویر، کاسه نمد به‌صورت یک حلقه بزرگ دیده می‌شود و در نمای پشت قطعه، فنر محیطی داخلی آن نیز قابل مشاهده است. روی بسته‌بندی نام ویژن، عبارت CRANKSHAFT SEAL، کد SH0114C00 و عبارت MADE IN JAPAN درج شده است.

از آنجا که پژو ۴۰۵، پژو پارس و سمند در طول دوره تولید با موتورهای متفاوت عرضه شده‌اند، انتخاب این کاسه نمد باید براساس نوع موتور انجام شود، نه صرفاً نام خودرو. بنابراین زمانی که خودرو مجهز به XU7 است، این قطعه در گروه سازگار قرار می‌گیرد؛ اما در نسخه‌های دارای موتورهای دیگر باید کد، شکل و ابعاد نمونه قبلی جداگانه بررسی شود.

این قطعه چیست؟

کاسه نمد در ساده‌ترین تعریف یک آب‌بند چرخشی است. برخلاف یک واشر ثابت که بین دو سطح بدون حرکت قرار می‌گیرد، کاسه نمد باید اطراف قطعه‌ای که دائماً در حال چرخش است آب‌بندی ایجاد کند. در اینجا قطعه متحرک میل‌لنگ موتور است. لبه داخلی کاسه نمد با سطح میل‌لنگ تماس دارد و در حالی که میل‌لنگ با دور بالا می‌چرخد، مسیر خروج روغن را می‌بندد.

کاسه نمد عقب میل‌لنگ را در بازار با چند نام می‌شناسند: کاسه نمد ته میل‌لنگ، کاسه نمد پشت میل‌لنگ، کاسه نمد عقب موتور و گاهی سیل عقب میل‌لنگ. تمام این نام‌ها به قطعه‌ای اشاره دارند که در سمت عقب موتور و نزدیک محل اتصال موتور به گیربکس قرار گرفته است.

مدل حاضر از نوع لبه پهن است. این ویژگی در بازار قطعات برای تفکیک آن از برخی نمونه‌های مشابه اهمیت دارد، بنابراین هنگام خرید نباید صرفاً به عبارت «کاسه نمد عقب میل‌لنگ» اکتفا کرد. فرم لبه، ابعاد و نمونه مورد استفاده روی موتور باید با قطعه جدید هماهنگ باشد.

وظیفه کاسه نمد عقب میل لنگ

روغن موتور باید در محدوده طراحی‌شده موتور باقی بماند. میل‌لنگ درون بلوک موتور و کارتل با روغن در تماس است و در قسمت عقب موتور از مجموعه آب‌بندی عبور می‌کند. اگر در این محل آب‌بندی مناسبی وجود نداشته باشد، روغن می‌تواند به سمت فلایویل، پوسته کلاچ و اتصال موتور و گیربکس حرکت کند.

کاسه نمد عقب میل‌لنگ با تماس کنترل‌شده لبه داخلی خود با سطح میل‌لنگ، مسیر خروج روغن را می‌بندد. فنر حلقوی قابل مشاهده در پشت این قطعه نیز بخشی از مجموعه آب‌بندی است و لبه را در موقعیت مناسب پیرامون سطح گردان نگه می‌دارد.

بنابراین سالم بودن این قطعه فقط برای جلوگیری از کثیف شدن زیر خودرو اهمیت ندارد. نشت روغن از پشت موتور می‌تواند به مرور باعث کاهش سطح روغن موتور، آلودگی قطعات اطراف و در بعضی شرایط رسیدن روغن به قسمت‌های مرتبط با فلایویل یا مجموعه کلاچ شود.

اهمیت سلامت کاسه نمد عقب موتور

کاسه نمد عقب میل‌لنگ در مقایسه با اندازه خود، قطعه مهمی است. دسترسی به آن نیز مانند بسیاری از کاسه نمدهای بیرونی موتور ساده نیست؛ زیرا در محل اتصال موتور و گیربکس قرار دارد. به همین دلیل هزینه و زمان تعویض آن معمولاً بیش از قیمت خود قطعه تحت تأثیر عملیات باز و بسته کردن مجموعه‌های اطراف قرار می‌گیرد.

اگر کاسه نمد فرسوده یا آسیب‌دیده باشد و نشتی ادامه پیدا کند، ممکن است روغن در محل اتصال موتور و گیربکس دیده شود. در مراحل اولیه ممکن است فقط رطوبت یا چربی در این قسمت مشاهده شود، اما با افزایش نشتی امکان چکه کردن روغن نیز وجود دارد.

در چنین شرایطی تشخیص دقیق محل نشت بسیار مهم است. هر روغن‌ریزی در بخش پایین یا عقب موتور الزاماً از کاسه نمد عقب میل‌لنگ نیست. واشرها، سطوح آب‌بندی دیگر یا روغن جاری‌شده از قسمت بالاتر موتور نیز ممکن است ظاهر مشابهی ایجاد کنند. به همین دلیل پیش از باز کردن گیربکس باید محل نشت توسط تعمیرکار بررسی و پاک‌سازی شود.

محل نصب کاسه نمد عقب میل لنگ

این قطعه در انتهای میل‌لنگ و سمت گیربکس موتور قرار می‌گیرد. در خودروهای دارای موتور XU7، برای دسترسی کامل به این قسمت معمولاً مجموعه‌های مرتبط با گیربکس، کلاچ و فلایویل باید از مسیر دسترسی خارج شوند.

قرار گرفتن کاسه نمد در پشت فلایویل باعث می‌شود نشتی این قطعه گاهی از بیرون به‌صورت روغنی شدن محدوده اتصال موتور و گیربکس دیده شود. اگر نشتی زیاد باشد، روغن می‌تواند به بخش پایین پوسته نیز برسد.

موقعیت نصب همچنین یکی از دلایلی است که کیفیت اجرای نصب اهمیت زیادی پیدا می‌کند. اگر کاسه نمد جدید کج جا زده شود، لبه آن در هنگام نصب آسیب ببیند یا سطح تماس میل‌لنگ دارای ایراد باشد، ممکن است حتی یک قطعه نو نیز آب‌بندی صحیحی ایجاد نکند.

ویژگی‌های قابل مشاهده محصول

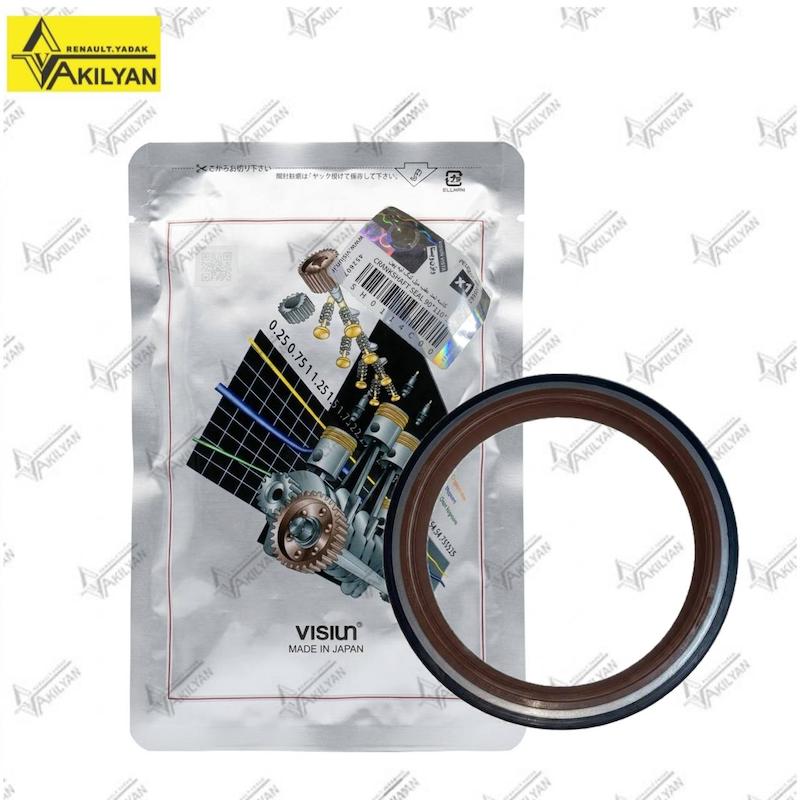

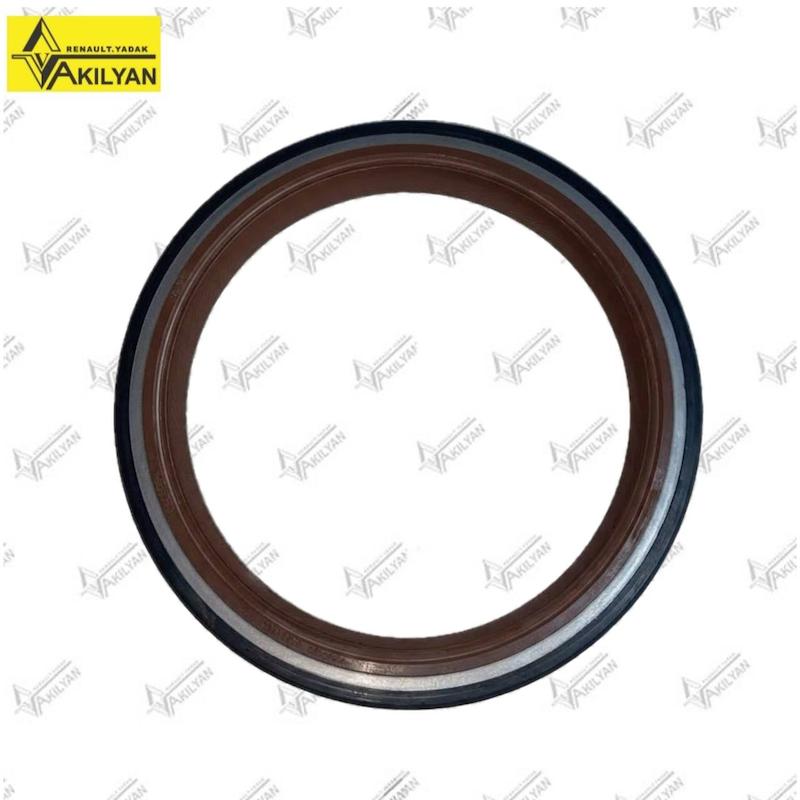

در تصاویر ارائه‌شده چند ویژگی محصول به‌طور مشخص دیده می‌شود. قطعه دارای فرم حلقوی بزرگ است و در نمای پشت آن فنر محیطی آب‌بندی مشاهده می‌شود. بخش داخلی کاسه نمد به رنگ قهوه‌ای و حاشیه خارجی آن تیره دیده می‌شود.

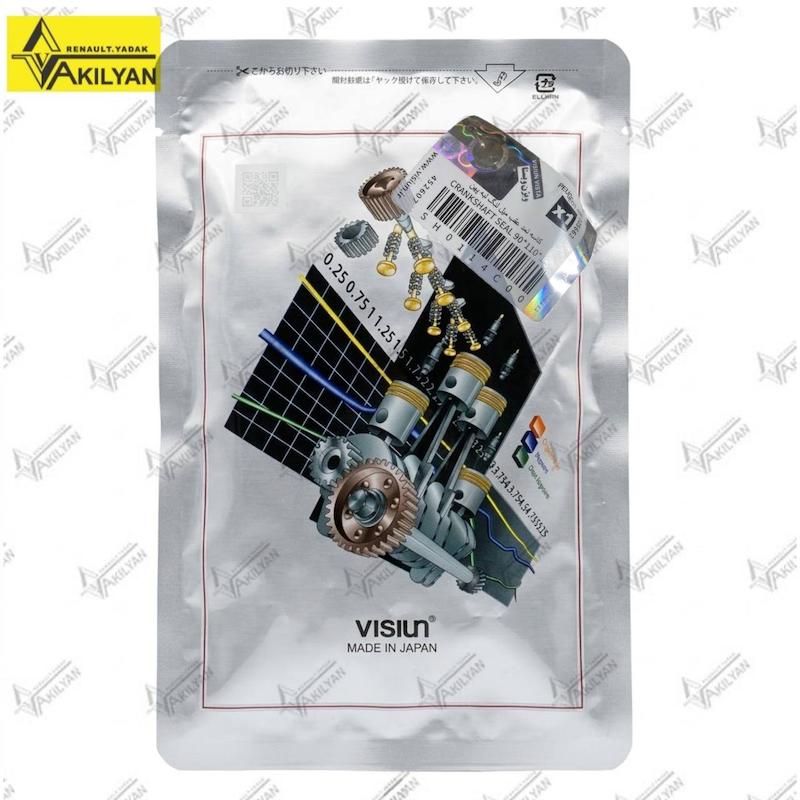

در بسته‌بندی عبارت CRANKSHAFT SEAL درج شده که نوع قطعه را به‌عنوان کاسه نمد میل‌لنگ مشخص می‌کند. همچنین کد SH0114C00 روی لیبل قابل مشاهده است. روی همان بسته، نام ویژن و عبارت MADE IN JAPAN نیز درج شده است.

روی لیبل عدد 90×110 نیز در ابتدای مشخصات ابعادی قابل خواندن است. از آنجا که هنگام خرید کاسه نمد تطبیق کامل ابعاد اهمیت دارد، نمونه بازشده قبلی یا مشخصات فنی خودرو باید در صورت وجود با قطعه جدید مقایسه شود.

ویژگی دیگری که در نام محصول مشخص شده، طراحی لبه پهن است. این عبارت برای تشخیص این نسخه از نمونه‌های مشابه بازار اهمیت دارد و نباید هنگام انتخاب نادیده گرفته شود.

برند ویژن و اطلاعات روی بسته‌بندی

نام ویژن روی محصول و بسته‌بندی دیده می‌شود و این کالا با همین نام در بازار شناخته می‌شود. روی بسته‌بندی همچنین عبارت MADE IN JAPAN درج شده است؛ بنابراین کشور سازنده درج‌شده برای این محصول ژاپن است.

بسته به زاویه تصویر، نوشته لاتین برند روی بسته به شکل VISIUN دیده می‌شود، در حالی که نام متداول فارسی آن ویژن است. برای جست‌وجو یا تطبیق محصول می‌توان علاوه بر نام فارسی ویژن، کد SH0114C00 و عبارت CRANKSHAFT SEAL را نیز در نظر گرفت.

در خرید چنین قطعه‌ای، کد و مشخصات روی بسته به‌خصوص زمانی مفید است که خریدار نمونه قبلی یا مشخصات قطعه بازشده خودرو را در اختیار داشته باشد.

این قطعه برای چه خودروهایی مناسب است؟

سازگاری این کاسه نمد به موتور XU7 وابسته است. بنابراین نام خودرو باید همراه با نوع موتور در نظر گرفته شود.

پژو ۴۰۵ مجهز به موتور XU7: این محصول برای نسخه‌های پژو ۴۰۵ که از موتور XU7 استفاده می‌کنند، به‌عنوان کاسه نمد عقب میل‌لنگ یا ته میل‌لنگ کاربرد دارد. از آنجا که بعضی نسخه‌های پژو ۴۰۵ با موتورهای دیگری نیز عرضه شده‌اند، قبل از سفارش باید موتور خودرو بررسی شود.

پژو پارس مجهز به موتور XU7: پژو پارس نیز در نسخه‌های مختلف و با موتورهای متفاوت تولید شده است. این کاسه نمد برای نسخه‌های XU7 در نظر گرفته می‌شود. بنابراین صرف نوشته شدن «پژو پارس» روی کارت خودرو یا سفارش بر اساس نام خودرو کافی نیست؛ موتور نصب‌شده باید XU7 باشد.

سمند مجهز به موتور XU7: در سمندهای مجهز به موتور XU7 نیز کاسه نمد عقب میل‌لنگ این محل با همین کاربرد استفاده می‌شود. سمند نیز نسخه‌های موتوری دیگری دارد و برای آن‌ها نباید بدون بررسی نمونه قبلی، این قطعه را انتخاب کرد.

در نتیجه سه گروه اصلی سازگار این صفحه عبارت‌اند از پژو ۴۰۵ XU7، پژو پارس XU7 و سمند XU7. این شرط موتور در تمام مراحل انتخاب باید حفظ شود.

درباره نسخه‌های موتور متفاوت چه باید کرد؟

یکی از اشتباه‌های متداول در خرید قطعات موتوری این است که فقط نام خودرو ملاک قرار گیرد. به عنوان مثال دو دستگاه پژو پارس ممکن است از نظر بدنه کاملاً مشابه باشند، اما موتور نصب‌شده روی آن‌ها متفاوت باشد و در نتیجه بعضی قطعات موتوری آن‌ها نیز متفاوت باشد.

در مورد این کاسه نمد، نسخه هدف XU7 است. بنابراین اگر پژو ۴۰۵، پارس یا سمند دارای موتور دیگری باشد، باید کاسه نمد قبلی، قطرهای قطعه، شکل لبه و اطلاعات فنی آن نسخه جداگانه بررسی شود.

به‌خصوص در خودروهایی که در طول سال‌ها تعمیر اساسی، تعویض موتور یا تغییر مجموعه فنی داشته‌اند، تنها اتکا به سال ساخت یا نام تیپ می‌تواند باعث انتخاب اشتباه شود.

کد روی بسته‌بندی چه کاربردی دارد؟

روی لیبل این محصول کد SH0114C00 قابل مشاهده است. این کد یکی از داده‌های مناسب برای تطبیق محصول هنگام خرید است. اگر نمونه قبلی، جعبه قبلی یا اطلاعات تعمیرکار در دسترس باشد، مقایسه کد می‌تواند در کنار موتور و ابعاد، احتمال اشتباه در انتخاب را کاهش دهد.

نباید تنها با شباهت ظاهری دو کاسه نمد نتیجه گرفت که هر دو قابل جایگزینی هستند. کاسه نمدها ممکن است ظاهری بسیار نزدیک داشته باشند اما از نظر قطر داخلی، قطر خارجی، ضخامت، فرم لبه یا موقعیت سطح آب‌بندی متفاوت باشند.

به همین علت کد، موتور خودرو و اندازه نمونه قبلی سه ابزار مهم برای تطبیق هستند.

چرا لبه پهن بودن مهم است؟

در نام این محصول عبارت «لبه پهن» نقش ویژگی تمایزدهنده را دارد. بازار کاسه نمدهای میل‌لنگ ممکن است برای یک خانواده موتور چند مدل با تفاوت‌های ظاهری یا ساختاری عرضه کند و خریدار باید همان نسخه‌ای را تهیه کند که با نمونه مورد نیاز خودرو همخوانی دارد.

لبه پهن بودن نباید صرفاً به‌عنوان یک عبارت تبلیغاتی در نظر گرفته شود. این ویژگی بخشی از شکل قطعه است و برای انتخاب مدل صحیح اهمیت دارد.

اگر کاسه نمد قبلی خودرو در دسترس است، فرم لبه دو قطعه را کنار هم بررسی کنید. در تعمیرات اساسی موتور یا زمانی که نمونه قبلی از روی موتور خارج شده، این مقایسه بسیار ساده‌تر است.

مزیت‌های واقعی این محصول

مزیت نخست، مشخص بودن نوع قطعه و کاربرد آن روی بسته‌بندی است. عبارت CRANKSHAFT SEAL به‌صورت واضح درج شده و کد SH0114C00 نیز قابل خواندن است.

مزیت دوم، طراحی لبه پهن است که نسخه این کالا را از مدل‌های ظاهراً مشابه متمایز می‌کند. این موضوع برای فروشنده، تعمیرکار و خریدار هنگام مقایسه نمونه قدیمی با قطعه جدید مفید است.

مزیت سوم، قابل مشاهده بودن ساختار داخلی در تصاویر است. فنر محیطی کاسه نمد در نمای پشت مشخص است و خریدار می‌تواند فرم کلی هر دو سمت قطعه را پیش از سفارش بررسی کند.

مزیت دیگر، درج ساخت ژاپن روی بسته‌بندی است. این مشخصه همراه با نام ویژن و کد محصول، اطلاعات شناسایی مناسبی برای کالا ایجاد می‌کند.

علائم خرابی کاسه نمد عقب میل لنگ

یکی از مهم‌ترین علائمی که می‌تواند تعمیرکار را به بررسی این قطعه هدایت کند، مشاهده روغن در محل اتصال موتور و گیربکس است. اگر پس از تمیز کردن ناحیه مشخص شود روغن از پشت میل‌لنگ خارج می‌شود، کاسه نمد باید بررسی شود.

چرب شدن پایین پوسته اتصال موتور و گیربکس نیز می‌تواند از علائم مرتبط باشد. در نشتی‌های بیشتر ممکن است قطره روغن در زیر این قسمت از خودرو دیده شود.

کاهش تدریجی سطح روغن موتور نیز در صورت نشتی قابل توجه ممکن است اتفاق بیفتد، اما این علامت به‌تنهایی محل نشتی را مشخص نمی‌کند.

در بعضی موارد اگر روغن به مجموعه کلاچ برسد، عملکرد کلاچ نیز ممکن است تحت تأثیر قرار گیرد. با این حال پیش از هر تصمیم باید مسیر واقعی نشت مشخص شود.

تشخیص نشتی از کاسه نمد عقب

بهترین روش تشخیص این است که ابتدا روغن‌ها و آلودگی‌های قدیمی اطراف محل اتصال موتور و گیربکس تمیز شوند. پس از آن موتور برای مدتی کار کند تا مسیر نشت جدید قابل مشاهده باشد.

اگر روغن از قسمت بالاتر موتور به پایین جاری شده باشد، ممکن است در نگاه نخست شبیه نشتی کاسه نمد عقب دیده شود. بنابراین باز کردن گیربکس تنها بر اساس مشاهده یک لکه روغن منطقی نیست.

تعمیرکار باید محل خروج روغن، رنگ و جنس مایع و مسیر حرکت آن را بررسی کند. روغن موتور، روغن گیربکس و سایر سیالات خودرو هر کدام مسیرهای متفاوتی دارند و تشخیص صحیح قبل از باز کردن مجموعه اهمیت زیادی دارد.

دلایل خرابی کاسه نمد عقب میل لنگ

فرسودگی طبیعی در اثر کارکرد طولانی یکی از عوامل خرابی کاسه نمدهاست. این قطعه در تمام مدت روشن بودن موتور با سطح گردان میل‌لنگ در تماس عملکردی قرار دارد.

گرمای موتور و دوره‌های متعدد گرم و سرد شدن نیز می‌تواند در طول زمان روی وضعیت لبه آب‌بندی اثر بگذارد.

آلودگی یا آسیب سطح میل‌لنگ در محل تماس کاسه نمد عامل دیگری است که باید بررسی شود. اگر روی سطح محل آب‌بندی خط، شیار یا آسیب وجود داشته باشد، نصب کاسه نمد جدید به‌تنهایی ممکن است مشکل را کاملاً برطرف نکند.

نصب نادرست نیز از دلایل مهم نشتی زودهنگام است. کج جا زدن قطعه، ضربه زدن مستقیم، صدمه زدن به لبه داخلی هنگام عبور از روی میل‌لنگ یا آسیب به فنر آب‌بندی می‌تواند باعث عملکرد نامناسب شود.

پیامدهای ادامه نشتی

اولین پیامد، خروج روغن از موتور و آلوده شدن اطراف محل اتصال موتور به گیربکس است. ادامه این وضعیت می‌تواند باعث افزایش میزان چربی و جمع شدن گردوغبار در آن قسمت شود.

اگر نشتی قابل توجه باشد، سطح روغن موتور باید بیشتر کنترل شود. کم شدن روغن موتور نباید نادیده گرفته شود، زیرا موتور برای روانکاری و دفع بخشی از حرارت خود به حجم مناسب روغن نیاز دارد.

در مواردی که روغن به بخش‌های نزدیک مجموعه کلاچ برسد، احتمال آلوده شدن سطوح مرتبط نیز مطرح می‌شود. به همین دلیل رسیدگی به نشتی تأییدشده کاسه نمد عقب بهتر است به تعویق نیفتد.

چه زمانی کاسه نمد تعویض شود؟

برای کاسه نمد عقب میل‌لنگ معمولاً زمان تعویض ثابت بر اساس کیلومتر وجود ندارد که برای تمام خودروها یکسان باشد. این قطعه زمانی تعویض می‌شود که نشتی آن تأیید شده باشد یا هنگام تعمیر موتور وضعیت آن نیاز به تعویض داشته باشد.

از آنجا که دسترسی به این کاسه نمد مستلزم باز شدن قطعات مهمی در سمت گیربکس است، زمانی که گیربکس و فلایویل به دلیل تعمیرات دیگر باز هستند، بررسی وضعیت کاسه نمد منطقی است.

اگر قطعه کاملاً خشک و سالم باشد، تصمیم تعویض باید با نظر تعمیرکار و شرایط تعمیر انجام شود. اما اگر آثار روغن‌ریزی مشخص یا خرابی لبه وجود داشته باشد، تعویض آن در همان مرحله از دوباره‌کاری جلوگیری می‌کند.

راهنمای انتخاب کاسه نمد مناسب

مرحله نخست، شناسایی دقیق موتور خودرو است. برای این صفحه، موتور هدف XU7 است. بنابراین پژو ۴۰۵ XU7، پژو پارس XU7 و سمند XU7 در گروه سازگار قرار می‌گیرند.

مرحله دوم، بررسی کاسه نمد قبلی است. قطر داخلی و خارجی، ضخامت کلی، شکل لبه، سمت نصب و فرم ظاهری را مقایسه کنید.

مرحله سوم، تطبیق نوشته‌ها و کدهای روی بسته است. کد SH0114C00 روی لیبل محصول حاضر دیده می‌شود و می‌تواند در این بررسی استفاده شود.

مرحله چهارم، توجه به ویژگی لبه پهن است. اگر تعمیرکار یا نمونه قبلی مشخص می‌کند که نسخه لبه پهن مورد نیاز است، این ویژگی باید در زمان سفارش حفظ شود.

نکات مهم پیش از خرید

اگر خودروی شما پژو ۴۰۵ است، ابتدا مطمئن شوید موتور نصب‌شده XU7 است. نام ۴۰۵ به‌تنهایی برای تعیین قطعه کافی نیست.

اگر خودرو پژو پارس است، نوع موتور اهمیت بیشتری پیدا می‌کند؛ زیرا خانواده پارس با موتورهای مختلف عرضه شده است. این صفحه مربوط به نسخه XU7 است.

در سمند نیز به همین شکل باید موتور بررسی شود. تمام سمندها از یک موتور استفاده نمی‌کنند.

اگر موتور خودرو قبلاً تعویض شده یا تعمیر اساسی شده است، نمونه فیزیکی قطعه قبلی معیار بسیار مفیدی خواهد بود.

در صورت امکان، قبل از سفارش از کاسه نمد قبلی عکس واضح تهیه کنید و نوشته‌ها، ابعاد و فرم لبه را با محصول حاضر مقایسه کنید.

نکات نصب کاسه نمد عقب میل لنگ

نصب این قطعه بهتر است توسط تعمیرکاری انجام شود که تجربه باز و بست گیربکس، کلاچ و فلایویل را دارد. دسترسی به کاسه نمد عقب به دلیل موقعیت آن ساده نیست.

قبل از نصب، محل نشیمن کاسه نمد باید تمیز باشد. آلودگی، بقایای قطعه قدیمی یا برجستگی روی سطح می‌تواند باعث کج نشستن قطعه جدید شود.

سطح میل‌لنگ در محل تماس لبه آب‌بندی نیز باید بررسی شود. اگر شیار قابل توجهی روی سطح ایجاد شده باشد، صرف تعویض کاسه نمد ممکن است نتیجه مطلوب ندهد و تعمیرکار باید وضعیت سطح را ارزیابی کند.

هنگام جا زدن، فشار باید یکنواخت باشد تا کاسه نمد به‌صورت صاف وارد نشیمن شود. وارد کردن ضربه نامتوازن به یک سمت می‌تواند باعث کج شدن قطعه شود.

لبه داخلی و فنر آب‌بندی نباید در هنگام نصب آسیب ببینند. ابزار یا لبه تیز نباید مستقیماً با سطح حساس آب‌بندی تماس داشته باشد.

جهت نصب اهمیت دارد

کاسه نمد یک قطعه متقارن ساده نیست که از هر سمت قابل نصب باشد. طراحی لبه و سمت فنر آب‌بندی نشان می‌دهد قطعه باید در جهت صحیح نصب شود.

تعمیرکار هنگام باز کردن نمونه قبلی باید جهت آن را به خاطر داشته باشد و کاسه نمد جدید را مطابق ساختار طراحی‌شده نصب کند.

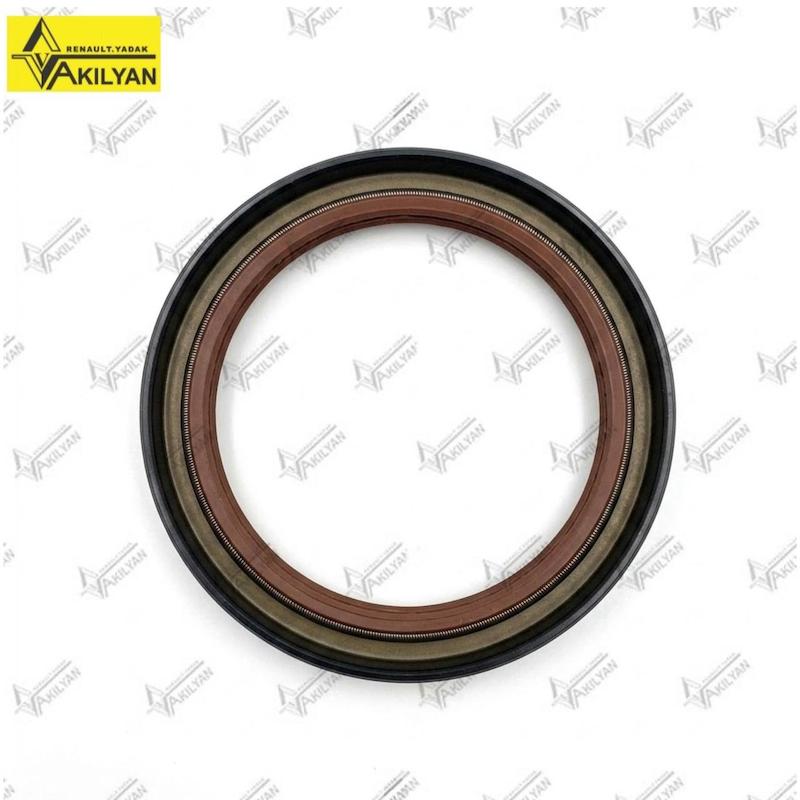

نمای پشت محصول حاضر در تصاویر، فنر محیطی داخلی را به‌وضوح نشان می‌دهد. همین تصویر برای مقایسه جهت قطعه قبل از نصب مفید است.

اشتباه‌های رایج هنگام نصب

یکی از اشتباه‌های رایج، نصب کاسه نمد بدون بررسی سطح میل‌لنگ است. اگر محل تماس قبلی دچار شیار شده باشد، کاسه نمد جدید ممکن است دوباره از همان نقطه نشت کند.

اشتباه دوم، جا زدن کج قطعه است. کاسه نمد باید در تمام محیط خود به شکل یکنواخت در نشیمن قرار بگیرد.

اشتباه سوم، آسیب زدن به لبه داخلی هنگام عبور قطعه از روی قسمت انتهایی میل‌لنگ است.

اشتباه چهارم، استفاده از قطعه ظاهراً مشابه بدون بررسی موتور و ابعاد است. شباهت رنگ و قطر تقریبی دلیل کافی برای سازگاری نیست.

اشتباه پنجم، تشخیص اشتباه محل نشتی است. اگر روغن از بالای موتور آمده باشد، تعویض کاسه نمد عقب مشکل را رفع نخواهد کرد.

تفاوت کاسه نمد عقب و جلو میل لنگ

میل‌لنگ معمولاً در هر دو سمت موتور نیاز به آب‌بندی دارد، اما کاسه نمد جلو و عقب یک قطعه نیستند. قطر، محل نصب و ساختار آن‌ها می‌تواند متفاوت باشد.

کاسه نمد جلو در سمت مجموعه تسمه و پولی میل‌لنگ قرار می‌گیرد، در حالی که کاسه نمد عقب در سمت فلایویل و گیربکس است.

بنابراین هنگام سفارش عبارت «عقب» یا «ته میل‌لنگ» اهمیت دارد. محصول این صفحه مربوط به قسمت عقب موتور است.

تفاوت لبه پهن با نسخه‌های مشابه

ویژگی «لبه پهن» یکی از مشخصات شناسایی این محصول است. قطعات مشابه ممکن است در ظاهر حلقه‌ای یکسان داشته باشند اما فرم و عرض بخش آب‌بندی آن‌ها متفاوت باشد.

در انتخاب بین لبه پهن و مدل‌های دیگر، نمونه قبلی و مشخصات موتور باید ملاک قرار گیرد. نباید صرفاً به دلیل شباهت قطر خارجی، دو مدل را جایگزین یکدیگر کرد.

اگر نمونه قبلی خودرو در اختیار تعمیرکار قرار دارد، مقایسه مستقیم دو قطعه از نظر عرض، لبه داخلی، محل فنر و عمق نصب راه مناسبی برای کاهش خطای انتخاب است.

کاسه نمد عقب میل لنگ پژو ۴۰۵ XU7

برای پژو ۴۰۵ مجهز به موتور XU7، این قطعه در بخش عقب میل‌لنگ و سمت فلایویل نصب می‌شود. در هنگام خرید کاسه نمد عقب میل لنگ پژو ۴۰۵، توجه به نوع موتور بسیار مهم است.

پژو ۴۰۵هایی که موتور متفاوت دارند نباید صرفاً به دلیل نام خودرو با این قطعه تطبیق داده شوند. برای نسخه XU7 می‌توان کد محصول، شکل لبه و نمونه قبلی را نیز کنترل کرد.

اگر در پژو ۴۰۵ XU7 روغن در محل اتصال موتور و گیربکس دیده می‌شود، کاسه نمد عقب یکی از قسمت‌هایی است که تعمیرکار باید در فرآیند عیب‌یابی بررسی کند.

کاسه نمد عقب میل لنگ پژو پارس XU7

پژو پارس در نسخه‌های موتوری متعدد عرضه شده است. این موضوع باعث می‌شود انتخاب قطعات موتوری براساس عبارت کلی «پارس» خطر خطای بیشتری داشته باشد.

کاسه نمد حاضر برای پژو پارس مجهز به موتور XU7 در نظر گرفته می‌شود. هنگام سفارش بهتر است موتور خودرو به‌صورت روشن مشخص باشد.

در زمان تعمیر کلاچ یا باز شدن گیربکس پژو پارس XU7 نیز دسترسی به قسمت عقب موتور فراهم می‌شود و وضعیت کاسه نمد می‌تواند بررسی شود.

اگر نشتی روغن از این ناحیه وجود دارد، تعمیرکار باید منبع دقیق آن را مشخص کند و سپس درباره تعویض تصمیم بگیرد.

کاسه نمد عقب میل لنگ سمند XU7

در سمند مجهز به موتور XU7 نیز وظیفه این قطعه آب‌بندی محل خروج انتهای میل‌لنگ در سمت گیربکس است.

برای سمند نیز نام خودرو به‌تنهایی کافی نیست، زیرا این خانواده با موتورهای متفاوت عرضه شده است. بنابراین هنگام خرید کاسه نمد عقب میل لنگ سمند، عبارت XU7 باید یکی از معیارهای اصلی انتخاب باشد.

کد SH0114C00، فرم لبه پهن و مقایسه با نمونه قبلی ابزارهای تکمیلی مناسبی برای انتخاب هستند.

اگر روغن روی صفحه کلاچ برسد چه می‌شود؟

کاسه نمد عقب میل‌لنگ در نزدیکی مجموعه فلایویل و کلاچ قرار دارد. اگر نشتی شدید باشد و روغن به مجموعه کلاچ راه پیدا کند، سطح اصطکاکی می‌تواند آلوده شود.

آلودگی روغنی ممکن است عملکرد مجموعه کلاچ را تحت تأثیر قرار دهد و در چنین شرایطی فقط تعویض کاسه نمد کافی نیست؛ وضعیت دیسک، صفحه و سایر قطعاتی که با روغن تماس داشته‌اند نیز باید بررسی شود.

البته هر ایراد کلاچ به معنی خرابی کاسه نمد نیست. ابتدا باید وجود نشتی و مسیر آن مشخص شود.

آیا هر روغن‌ریزی بین موتور و گیربکس از کاسه نمد است؟

خیر. این ناحیه محل تجمع روغن‌هایی است که ممکن است از بخش‌های مختلف حرکت کرده باشند. گاهی نشتی از نقطه‌ای بالاتر شروع می‌شود و بعد از حرکت روی پوسته موتور در پایین‌ترین قسمت دیده می‌شود.

بنابراین قبل از باز کردن گیربکس، پاک‌سازی و بررسی مسیر نشت اهمیت زیادی دارد. تشخیص اشتباه می‌تواند باعث هزینه باز و بست بدون رفع ایراد شود.

کاسه نمد عقب زمانی باید به‌عنوان منبع نشتی در نظر گرفته شود که بررسی تعمیرکار مسیر خروج روغن از قسمت انتهایی میل‌لنگ را تأیید کند.

آیا می‌توان قطعه را بدون تعمیرکار تعویض کرد؟

تعویض این کاسه نمد از تعمیرات ساده بیرونی موتور نیست. برای دسترسی، باید مجموعه‌های مرتبط با سمت گیربکس و فلایویل باز شوند و سپس قطعه بدون آسیب در محل خود نصب شود.

این فرآیند نیازمند ابزار مناسب، رعایت ترتیب باز و بست و کنترل سطوح آب‌بندی است. به همین دلیل نصب توسط تعمیرکار باتجربه توصیه می‌شود.

حتی اگر خریدار از نظر فنی توانایی باز کردن قطعات را داشته باشد، نحوه جا زدن کاسه نمد، بررسی سطح میل‌لنگ و نصب صحیح مجموعه کلاچ و گیربکس همچنان اهمیت زیادی دارد.

آیا قبل از نصب باید نمونه قبلی مقایسه شود؟

بله. مقایسه نمونه قبلی یکی از مطمئن‌ترین مراحل برای جلوگیری از نصب قطعه اشتباه است.

قطر داخلی، قطر خارجی، ضخامت، فرم لبه، محل فنر، شکل پوسته و عمق نشستن قطعه را می‌توان در کنار یکدیگر بررسی کرد.

اگر قطعه قبلی به دلیل آسیب شدید تغییر شکل داده باشد، نوع موتور و اطلاعات بسته‌بندی اهمیت بیشتری پیدا می‌کند.

برای این محصول، موتور XU7، نسخه لبه پهن و کد SH0114C00 مشخصات مهمی هستند که در کنار نمونه قبلی قابل استفاده‌اند.

نگهداری و افزایش عمر آب‌بندی

کاسه نمد عقب قطعه‌ای نیست که نیاز به سرویس دوره‌ای مستقیم داشته باشد، اما وضعیت کلی موتور روی عملکرد سیستم آب‌بندی تأثیر می‌گذارد.

کنترل سطح روغن، رسیدگی به نشتی‌ها و تعمیر به‌موقع مشکلات موتور باعث می‌شود ایرادهای مرتبط زودتر شناسایی شوند.

در زمان باز شدن موتور یا گیربکس نیز باید از ورود گردوغبار و آلودگی به محل نشیمن جلوگیری شود.

استفاده از ابزار مناسب در نصب و جلوگیری از ضربه مستقیم به لبه کاسه نمد نیز از عوامل مهم در جلوگیری از خرابی زودهنگام قطعه جدید است.

بررسی سطح میل لنگ قبل از نصب

سطحی که لبه کاسه نمد روی آن حرکت می‌کند باید صاف و مناسب آب‌بندی باشد. اگر کاسه نمد قبلی برای مدت طولانی در یک محل کار کرده باشد، تعمیرکار باید این سطح را بررسی کند.

وجود شیار عمیق یا خراش می‌تواند باعث شود لبه قطعه جدید نتواند تماس یکنواخت ایجاد کند.

همچنین وجود آلودگی سخت، زنگ‌زدگی یا ذرات باقی‌مانده در محل نصب باید پیش از قرار دادن کاسه نمد برطرف شود.

این مرحله به اندازه انتخاب خود قطعه اهمیت دارد؛ زیرا کاسه نمد سالم روی سطح آسیب‌دیده ممکن است نتیجه مناسبی نداشته باشد.

چرا نصب صاف اهمیت دارد؟

کاسه نمد باید نسبت به محور میل‌لنگ در وضعیت مناسب قرار بگیرد. اگر یک سمت آن بیشتر از سمت دیگر داخل نشیمن برود، لبه داخلی در تمام محیط فشار یکسانی نخواهد داشت.

در این شرایط امکان نشتی یا فرسودگی نامتقارن افزایش پیدا می‌کند.

به همین دلیل هنگام نصب باید از ابزار مناسب برای اعمال فشار یکنواخت استفاده شود و قطعه مرحله‌به‌مرحله در جای خود قرار گیرد.

ضربه زدن مستقیم با ابزار نامناسب روی یک نقطه از لبه بیرونی روش مناسبی برای نصب نیست.

انتخاب بر اساس موتور مهم‌تر از سال خودرو است

در بسیاری از قطعات موتوری، سال تولید خودرو به‌تنهایی اطلاعات کافی ارائه نمی‌دهد. ممکن است یک خودرو در بازه‌های مختلف با چند موتور یا نسخه فنی متفاوت تولید شده باشد.

در محصول حاضر، معیار اصلی سازگاری XU7 بودن موتور است. بنابراین حتی اگر دو خودرو مدل ساخت نزدیک به یکدیگر داشته باشند، در صورت تفاوت موتور نباید کاسه نمد آن‌ها را یکسان فرض کرد.

برای پژو ۴۰۵، پژو پارس و سمند، بررسی موتور پیش از سفارش بهترین راه برای جلوگیری از انتخاب اشتباه است.

چه اطلاعاتی هنگام سفارش آماده باشد؟

بهتر است خریدار چهار مورد را در اختیار داشته باشد: نام خودرو، نوع موتور، عکس یا نمونه کاسه نمد قبلی و در صورت امکان کد یا اندازه درج‌شده روی قطعه قبلی.

برای این محصول، عبارت XU7، طراحی لبه پهن و کد SH0114C00 سه مشخصه مهم برای تطبیق هستند.

اگر خودرو سابقه تعویض موتور دارد، حتماً اطلاعات موتور فعلی ملاک قرار گیرد و نه صرفاً مشخصات اولیه کارخانه‌ای خودرو.

کاسه نمد عقب و تعمیر کلاچ

به دلیل قرار گرفتن کاسه نمد عقب در پشت فلایویل، هنگام باز شدن گیربکس برای تعمیر کلاچ بخش مهمی از مسیر دسترسی به این قطعه نیز باز می‌شود.

اگر در همین مرحله آثار روغن‌ریزی در پشت موتور مشاهده شود، بررسی کاسه نمد اهمیت پیدا می‌کند.

در مقابل، تعویض بدون دلیل قطعه سالم همیشه الزام نیست. وضعیت واقعی قطعه، کارکرد خودرو، آثار نشتی و نظر تعمیرکار باید در تصمیم‌گیری نقش داشته باشد.

اگر نشتی وجود دارد، انجام تعمیر در زمانی که گیربکس باز است می‌تواند از تکرار عملیات سنگین باز و بست جلوگیری کند.

تفاوت نشتی روغن موتور و روغن گیربکس

محل اتصال موتور و گیربکس می‌تواند تحت تأثیر هر دو نوع روغن قرار بگیرد. تشخیص نوع روغن پیش از تعمیر کمک زیادی به تعیین محل ایراد می‌کند.

کاسه نمد عقب میل‌لنگ مربوط به آب‌بندی روغن موتور است. بنابراین اگر منشأ نشت از گیربکس باشد، باید قطعات آب‌بندی خود گیربکس بررسی شوند.

تعمیرکار با بررسی محل شروع نشت و شرایط قطعات می‌تواند این دو حالت را از یکدیگر جدا کند.

تطبیق کد SH0114C00

کد SH0114C00 روی لیبل محصول در تصاویر قابل مشاهده است. در صورتی که این کد روی بسته قبلی، فهرست قطعات تعمیرکار یا نمونه‌ای که قبلاً روی خودرو استفاده شده وجود داشته باشد، تطبیق بسیار ساده‌تر خواهد شد.

با این حال استفاده از یک کد نباید جای بررسی موتور و فرم فیزیکی را بگیرد. بهترین تطبیق زمانی انجام می‌شود که چند مشخصه با هم کنترل شوند.

برای نمونه: موتور XU7، فرم لبه پهن، قطرهای قطعه، موقعیت آب‌بندی و کد روی بسته باید با اطلاعات مورد نیاز خودرو هماهنگ باشند.

چه چیزهایی را فقط از ظاهر نباید نتیجه گرفت؟

قطر ظاهری تقریباً مشابه، رنگ نزدیک، فرم دایره‌ای و حتی شباهت بسته‌بندی نمی‌تواند به‌تنهایی ثابت کند دو کاسه نمد قابل جایگزینی هستند.

در قطعات آب‌بندی اختلاف چند میلی‌متری یا تفاوت در فرم لبه می‌تواند مانع نصب یا آب‌بندی صحیح شود.

همچنین موتورهای مختلف یک خانواده خودرو ممکن است ظاهر کلی مشابهی داشته باشند اما قطعات داخلی و جانبی آن‌ها متفاوت باشند.

به همین دلیل در این محصول تأکید روی XU7 بودن موتور و نسخه لبه پهن کاملاً کاربردی است.

بررسی محصول هنگام تحویل

قبل از باز کردن بسته برای نصب، ظاهر کاسه نمد را کنترل کنید. لبه داخلی نباید تاخورده یا آسیب‌دیده باشد و فنر محیطی قابل مشاهده در سمت داخلی باید در جای خود قرار داشته باشد.

حاشیه خارجی قطعه نیز نباید تاب یا ضربه شدید داشته باشد.

کد و نوشته‌های روی بسته را با سفارش خود مقایسه کنید و مطمئن شوید همان نسخه لبه پهن مورد نظر دریافت شده است.

در صورت در اختیار داشتن قطعه قبلی، این مرحله بهترین زمان برای قرار دادن دو قطعه کنار یکدیگر و بررسی تطبیق است.

آیا روغن‌کاری هنگام نصب لازم است؟

روش دقیق آماده‌سازی لبه کاسه نمد می‌تواند به طراحی قطعه و دستورالعمل نصب وابسته باشد. تعمیرکار باید براساس نوع آب‌بند و روش استاندارد نصب همان قطعه عمل کند.

آنچه اهمیت قطعی دارد این است که نصب با لبه آسیب‌دیده، سطح آلوده یا ابزار نامناسب انجام نشود.

از استفاده خودسرانه از مواد چسبنده یا روان‌کننده‌هایی که برای این محل مشخص نشده‌اند نیز باید خودداری شود، زیرا می‌توانند شرایط آب‌بندی را تغییر دهند.

بعد از تعویض چه مواردی کنترل شود؟

پس از مونتاژ کامل، موتور باید از نظر نشتی جدید بررسی شود. کنترل سطح روغن در روزهای ابتدایی بعد از تعمیر نیز کار مفیدی است.

اگر محل موتور قبل از تعمیر روغنی بوده، بهتر است تمیز شود تا هر نشتی احتمالی جدید سریع‌تر قابل تشخیص باشد.

عملکرد کلاچ نیز در صورتی که مجموعه باز شده باشد باید بررسی شود.

اگر بعد از تعویض همچنان روغن‌ریزی وجود دارد، محل نشتی باید دوباره عیب‌یابی شود و نباید بلافاصله نتیجه گرفت قطعه جدید عامل مشکل است؛ سطح میل‌لنگ، محل نشیمن و سایر نقاط آب‌بندی نیز باید بررسی شوند.

چرا انتخاب دقیق در این قطعه اهمیت اقتصادی دارد؟

تعویض کاسه نمد عقب معمولاً به باز شدن قطعات بیشتری نسبت به بسیاری از کاسه نمدهای قابل دسترس موتور نیاز دارد. بنابراین اگر قطعه اشتباه انتخاب شود، هزینه اصلی فقط خود کالا نیست؛ زمان تعمیرگاه و دوباره‌کاری نیز اهمیت دارد.

به همین دلیل بهتر است پیش از شروع باز و بست، سازگاری قطعه تا حد ممکن بررسی شود.

خودروی XU7، لبه پهن، کد روی بسته و نمونه قبلی چهار معیار مفید برای این محصول هستند.

این بررسی چنددقیقه‌ای قبل از نصب می‌تواند از باز شدن مجدد مجموعه پس از اتمام کار جلوگیری کند.

جمع‌بندی فنی توضیحات

کاسه نمد عقب میل لنگ لبه پهن ویژن یک آب‌بند مخصوص قسمت انتهایی میل‌لنگ در سمت گیربکس است. محصول حاضر برای پژو ۴۰۵ XU7، پژو پارس XU7 و سمند XU7 انتخاب می‌شود و ویژگی لبه پهن آن در زمان تطبیق اهمیت دارد.

روی بسته‌بندی کد SH0114C00، عبارت CRANKSHAFT SEAL و MADE IN JAPAN دیده می‌شود. خود قطعه نیز به شکل حلقوی است و فنر محیطی بخش آب‌بندی آن در نمای پشت مشخص است.

مهم‌ترین نکته در خرید این کالا، توجه همزمان به موتور خودرو و نمونه قبلی است. پژو ۴۰۵، پارس و سمند با پیشرانه‌های متفاوت تولید شده‌اند و نباید صرفاً براساس نام خودرو قطعه را انتخاب کرد. در نسخه‌های XU7، تطبیق فرم لبه، کد و اندازه نمونه قبلی بهترین روش برای نهایی کردن انتخاب است.

۱۰. پرسش‌های متداول

۱. کاسه نمد عقب میل لنگ چه وظیفه‌ای دارد؟
وظیفه آن آب‌بندی انتهای میل‌لنگ در سمت گیربکس و جلوگیری از خروج روغن موتور از اطراف میل‌لنگ است.

۲. این کاسه نمد برای پژو ۴۰۵ مناسب است؟
بله، برای پژو ۴۰۵ مجهز به موتور XU7 مناسب است. اگر موتور خودرو متفاوت باشد باید نمونه قبلی و مشخصات فنی تطبیق داده شود.

۳. این محصول روی پژو پارس نصب می‌شود؟
برای پژو پارس مجهز به موتور XU7 کاربرد دارد. نسخه‌های دیگر پارس باید جداگانه از نظر موتور و کاسه نمد مورد نیاز بررسی شوند.

۴. کاسه نمد عقب میل لنگ ویژن برای سمند مناسب است؟
برای سمند مجهز به موتور XU7 مناسب است. در سمندهای دارای موتور دیگر، سازگاری باید جداگانه بررسی شود.

۵. محل نصب این کاسه نمد کجاست؟
در انتهای میل‌لنگ و سمت فلایویل و گیربکس موتور نصب می‌شود.

۶. منظور از لبه پهن چیست؟
لبه پهن ویژگی ظاهری و ساختاری این نسخه کاسه نمد است و برای تفکیک آن از مدل‌های مشابه هنگام انتخاب قطعه اهمیت دارد.

۷. کد روی بسته این محصول چیست؟
کد قابل مشاهده روی لیبل بسته‌بندی SH0114C00 است.

۸. روی بسته‌بندی چه کشوری به‌عنوان محل ساخت درج شده است؟
عبارت MADE IN JAPAN روی بسته‌بندی درج شده است.

۹. علائم خرابی کاسه نمد عقب میل لنگ چیست؟
یکی از علائم مهم، مشاهده روغن موتور در محدوده اتصال موتور و گیربکس است. محل دقیق نشتی باید قبل از تعویض توسط تعمیرکار مشخص شود.

۱۰. آیا نشتی این کاسه نمد می‌تواند روی کلاچ اثر بگذارد؟
در نشتی شدید، روغن ممکن است به ناحیه فلایویل و مجموعه کلاچ برسد؛ در این حالت وضعیت قطعات کلاچ نیز باید بررسی شود.

۱۱. آیا تعویض کاسه نمد عقب میل لنگ نیاز به باز شدن گیربکس دارد؟
برای دسترسی به محل نصب این قطعه، معمولاً مجموعه سمت گیربکس، کلاچ و فلایویل باید باز شود؛ بنابراین کار تخصصی تعمیرگاهی محسوب می‌شود.

۱۲. آیا می‌توان فقط با نام خودرو این قطعه را انتخاب کرد؟
خیر. باید نوع موتور نیز بررسی شود. این محصول برای نسخه‌های مجهز به XU7 در پژو ۴۰۵، پژو پارس و سمند در نظر گرفته می‌شود.

۱۳. آیا نمونه قبلی باید قبل از نصب مقایسه شود؟
بله. مقایسه قطرها، ضخامت، فرم لبه و جهت قطعه با نمونه قبلی به جلوگیری از انتخاب اشتباه کمک می‌کند.

۱۴. آیا همه پژو پارس‌ها از این کاسه نمد استفاده می‌کنند؟
خیر. این صفحه مربوط به پژو پارس مجهز به موتور XU7 است و پارس با موتورهای دیگر باید براساس مشخصات همان موتور بررسی شود.

۱۵. آیا همه سمندها با این محصول سازگارند؟
خیر. سازگاری این محصول مربوط به سمند مجهز به موتور XU7 است.

۱۶. قبل از نصب چه چیزی باید روی میل‌لنگ بررسی شود؟
سطح تماس لبه کاسه نمد باید از نظر شیار، خراش، آلودگی و آسیب بررسی و محل نشیمن نیز تمیز شود.

۱۷. چرا نصب صاف کاسه نمد مهم است؟
کج شدن کاسه نمد می‌تواند تماس لبه داخلی با میل‌لنگ را نامتقارن کند و زمینه نشتی یا فرسودگی نامناسب را ایجاد کند.

۱۸. محتویات بسته چیست؟
محصول نمایش‌داده‌شده شامل یک عدد کاسه نمد عقب میل‌لنگ است.

۱۱. جمع‌بندی

کاسه نمد عقب میل لنگ لبه پهن ویژن، آب‌بند انتهای میل‌لنگ در سمت فلایویل و گیربکس است و برای جلوگیری از خروج روغن موتور از این ناحیه استفاده می‌شود. این مدل برای پژو ۴۰۵، پژو پارس و سمند مجهز به موتور XU7 کاربرد دارد و ویژگی متمایز آن طراحی لبه پهن است. روی بسته‌بندی کد SH0114C00 و عبارت ساخت ژاپن درج شده و فنر محیطی بخش آب‌بندی نیز در تصاویر قطعه دیده می‌شود. برای انتخاب بدون خطا، پیش از نصب حتماً موتور XU7، فرم لبه، کد و ابعاد کاسه نمد با نمونه قبلی خودرو تطبیق داده شود.
