سنسور دریچه گاز پیچ بغل اصلی پژو ۴۰۵، پژو پارس و سمند XU7

محصولی که در تصاویر مشاهده می‌شود از نظر فنی سنسور موقعیت دریچه گاز یا TPS است. این نکته اهمیت زیادی دارد، زیرا این قطعه در بازار قطعات خودرو گاهی با عنوان‌هایی مانند «مپ سنسور پیچ بغل»، «مپ سنسور ساژم بوش»، «سنسور گاز پیچ بغل» یا «سنسور ساژم بوش» شناخته می‌شود؛ اما نوشته واضح THROTTLE POSITION روی لیبل بسته‌بندی مشخص می‌کند که وظیفه این قطعه سنجش موقعیت دریچه گاز است و نباید آن را با سنسور MAP یا سنسور فشار منیفولد اشتباه گرفت.

شماره فنی قابل مشاهده روی بسته‌بندی 9673299780 است که به شکل فاصله‌گذاری‌شده 96 732 997 80 نیز روی لیبل درج شده است. بسته‌بندی دارای نشان پژو و سیتروئن است و مشخصات مربوط به قطعه اصلی روی آن دیده می‌شود. روی بدنه خود سنسور نیز نام مگنتی مارلی و Sonceboz و عبارت SWISS MADE قابل مشاهده است. بنابراین این محصول از آن دسته قطعاتی است که برای شناسایی صحیح آن باید هم شماره فنی روی بسته و هم فرم واقعی خود قطعه را بررسی کرد.

این سنسور در نسخه‌های سازگار پژو ۴۰۵ XU7، پژو پارس XU7 و سمند XU7 که از دریچه گاز مکانیکی و فرم پیچ‌بغل استفاده می‌کنند کاربرد دارد. در عین حال، صرف اینکه خودرو یکی از این سه مدل یا دارای ECU ساژم یا بوش باشد، برای انتخاب قطعه کافی نیست. طی سال‌های تولید این خودروها انواع مختلف سیستم مدیریت موتور و مجموعه دریچه گاز استفاده شده است؛ بنابراین تطبیق شماره فنی، محل پیچ‌ها، فرم محور مرکزی و سوکت سنسور با نمونه قبلی اهمیت بالایی دارد.

این قطعه چیست؟

سنسور موقعیت دریچه گاز یک حسگر الکتریکی است که در کنار بدنه دریچه گاز نصب می‌شود و حرکت محور پروانه دریچه را دنبال می‌کند. در خودروهای دارای دریچه گاز مکانیکی، فشار راننده بر پدال از طریق مجموعه مکانیکی باعث تغییر زاویه پروانه دریچه گاز می‌شود. سنسور TPS این تغییر زاویه را تشخیص می‌دهد و آن را به یک سیگنال قابل فهم برای واحد کنترل موتور تبدیل می‌کند.

واحد کنترل موتور برای مدیریت صحیح عملکرد پیشرانه باید بداند راننده چه میزان گاز درخواست کرده و دریچه گاز در چه موقعیتی قرار گرفته است. زمانی که دریچه تقریباً بسته است، شرایط کاری موتور با زمانی که راننده پدال گاز را سریع یا تا انتها فشار می‌دهد تفاوت دارد. اطلاعات سنسور TPS یکی از داده‌هایی است که به ECU کمک می‌کند این تفاوت را تشخیص دهد.

در نمونه حاضر، بخش مرکزی سنسور روی محور دریچه قرار می‌گیرد. با چرخش محور، مکانیزم داخلی سنسور نیز حرکت می‌کند و سیگنال متناسب با زاویه دریچه تغییر می‌کند. دو بازوی نصب در دو سمت قطعه، بوش‌های فلزی محل پیچ و سوکت جانبی از ویژگی‌های ظاهری قابل مشاهده این نسخه هستند.

وظیفه سنسور موقعیت دریچه گاز چیست؟

وظیفه اصلی سنسور TPS اعلام موقعیت دریچه گاز به ECU است. این اطلاعات برای تشخیص وضعیت‌هایی مانند دور آرام، افزایش تدریجی گاز، فشردن سریع پدال و باز شدن زیاد دریچه مورد استفاده قرار می‌گیرد. ECU اطلاعات این سنسور را به‌تنهایی مبنای تمام تصمیمات خود قرار نمی‌دهد، بلکه آن را در کنار داده‌های سایر حسگرهای موتور بررسی می‌کند.

یکی از نکات مهم این است که عملکرد سنسور فقط به تشخیص دو حالت «باز» و «بسته» محدود نمی‌شود. سیگنال آن باید در محدوده حرکت دریچه، تغییر پیوسته و قابل‌قبولی داشته باشد. اگر در بخشی از مسیر حرکت، سیگنال قطع شود، جهش غیرطبیعی داشته باشد یا با موقعیت واقعی دریچه هم‌خوان نباشد، واحد کنترل موتور ممکن است اطلاعات نادرستی درباره درخواست راننده دریافت کند.

به همین دلیل خرابی سنسور دریچه گاز می‌تواند به شکل‌های متفاوتی خود را نشان دهد. بعضی خودروها ممکن است نوسان دور موتور داشته باشند، برخی هنگام فشردن پدال واکنش مناسبی نشان ندهند و در بعضی موارد چراغ چک روشن شود. با این حال هیچ‌یک از این علائم به‌تنهایی خرابی قطعی TPS را ثابت نمی‌کند و عیب‌یابی باید کامل انجام شود.

چرا سلامت سنسور دریچه گاز اهمیت دارد؟

در یک موتور انژکتوری، واحد کنترل موتور دائماً اطلاعات چند حسگر را با یکدیگر مقایسه می‌کند. موقعیت دریچه گاز یکی از پارامترهای مهم برای شناخت شرایط کاری موتور است. زمانی که اطلاعات این سنسور دقیق و پیوسته باشد، ECU می‌تواند واکنش مناسب‌تری نسبت به تغییر وضعیت دریچه داشته باشد.

اگر سیگنال سنسور دچار اختلال شود، اطلاعات ثبت‌شده ممکن است با وضعیت واقعی دریچه متفاوت باشد. برای مثال راننده در حال افزایش گاز است اما سیگنال سنسور تغییر صحیحی نشان نمی‌دهد، یا دریچه تقریباً بسته است ولی مقدار ثبت‌شده منطقی نیست. چنین شرایطی می‌تواند باعث اختلال در عملکرد موتور یا ثبت خطا شود.

در خودروهایی مانند پژو ۴۰۵ XU7، پژو پارس XU7 و سمند XU7، وجود قطعات مشابه با فرم‌های متفاوت باعث می‌شود انتخاب نمونه درست اهمیت ویژه‌ای پیدا کند. نصب سنسوری که ظاهراً شبیه است اما محور یا محدوده حرکت آن با دریچه سازگار نیست، می‌تواند خود به ایجاد خطا یا عملکرد نامناسب منجر شود.

محل نصب سنسور دریچه گاز پیچ بغل

این سنسور مستقیماً روی بدنه مجموعه دریچه گاز نصب می‌شود. بخش مرکزی پشت قطعه با محور پروانه دریچه درگیر می‌شود و دو محل پیچ در دو طرف سنسور، آن را در موقعیت صحیح نگه می‌دارند. سوکت برق نیز از قسمت جانبی بدنه سنسور متصل می‌شود.

از آنجا که سنسور باید حرکت محور را دقیقاً دنبال کند، فرم قسمت مرکزی بسیار مهم است. حتی اگر فاصله پیچ‌ها و شکل ظاهری دو سنسور نزدیک به یکدیگر باشد، تفاوت در اتصال مرکزی می‌تواند مانع نصب صحیح یا عملکرد درست شود.

هنگام بررسی قطعه قدیمی، بهتر است فقط نمای جلوی سنسور دیده نشود. پشت قطعه، فرم محور مرکزی، زاویه قرارگیری، محل زبانه‌ها و وضعیت محل پیچ‌ها نیز باید کنترل شود. یکی از تصاویر محصول حاضر دقیقاً نمای پشت سنسور را نشان می‌دهد و همین بخش برای تطبیق با نمونه قبلی بسیار مفید است.

ویژگی‌های قابل تأیید از روی محصول

نمونه موجود دارای بدنه پلیمری مشکی و دو بازوی نصب در دو سمت است. در محل پیچ‌ها دو بوش فلزی قابل مشاهده است. سوکت در کنار بدنه قرار گرفته و قسمت مرکزی پشت سنسور برای درگیری با محور دریچه طراحی شده است.

روی سطح جلوی قطعه نوشته‌های مگنتی مارلی، Sonceboz و SWISS MADE دیده می‌شود. روی بسته‌بندی، لوگوی پژو و سیتروئن، عبارت THROTTLE POSITION، بارکد و شماره فنی 96 732 997 80 دیده می‌شود. تعداد نیز روی لیبل یک عدد درج شده است.

این جزئیات در تشخیص محصول اهمیت دارند، زیرا سنسورهای دریچه گاز خانواده پژو فقط با نام خودرو قابل انتخاب نیستند. ظاهر پشت سنسور، محل سوکت، فرم پایه‌ها و کد فنی باید در کنار هم بررسی شوند.

شماره فنی 9673299780

مهم‌ترین شناسه قابل مشاهده این محصول 9673299780 است. همین عدد روی لیبل به صورت 96 732 997 80 چاپ شده است. وجود شماره فنی برای چنین قطعه‌ای اهمیت زیادی دارد، زیرا عنوان‌های بازاری ممکن است دقیق نباشند یا یک نام برای چند مدل متفاوت استفاده شود.

اگر سنسور قبلی خودرو دارای همین شماره باشد، تطبیق بسیار ساده‌تر می‌شود. اگر شماره سنسور قبلی خوانا نیست، باید فرم فیزیکی قطعه با دقت مقایسه شود. بهتر است نمای جلو و پشت، محل سوکت، فاصله و زاویه محل پیچ‌ها و فرم بخش درگیر با محور دریچه همگی بررسی شوند.

نباید فقط بر اساس کلمه «ساژم» یا «بوش» خرید انجام داد. این عبارات بیشتر برای تفکیک سیستم‌های مورد استفاده در بازار رایج شده‌اند، اما در طول تولید یک خودرو ممکن است تغییراتی در دریچه، سیم‌کشی یا سنسور ایجاد شده باشد.

برند، بسته‌بندی و اصالت

روی بسته‌بندی این نمونه نشان پژو و سیتروئن دیده می‌شود و مشخصات قطعه اصلی روی لیبل درج شده است. روی خود سنسور نیز علائم مگنتی مارلی و Sonceboz وجود دارد. این موضوع نشان می‌دهد که نام روی خود قطعه می‌تواند با نام روی بسته‌بندی متفاوت باشد و هنگام بررسی اصالت نباید صرفاً انتظار داشت نام خودروساز روی بدنه پلاستیکی سنسور تکرار شده باشد.

نوشته SWISS MADE روی خود قطعه قابل مشاهده است. در عین حال روی لیبل بسته‌بندی عبارت MADE IN DE ALLEMAGNE درج شده است. به‌دلیل وجود این دو نوشته، در معرفی محصول نباید یک کشور واحد را بدون توضیح به تمام اجزای بسته نسبت داد. آنچه به‌صورت قطعی قابل بیان است همین نوشته‌های موجود روی سنسور و بسته است.

برای تطبیق این محصول، شماره فنی 9673299780 از مهم‌ترین اطلاعات است و باید همراه با ظاهر قطعه بررسی شود.

این قطعه برای چه خودروهایی مناسب است؟

این سنسور برای پژو ۴۰۵ XU7، پژو پارس XU7 و سمند XU7 در نسخه‌هایی مناسب است که از همین مجموعه دریچه گاز مکانیکی، فرم سنسور پیچ‌بغل و شماره فنی سازگار استفاده می‌کنند.

پژو ۴۰۵ XU7: در مدل‌های انژکتوری XU7 که روی دریچه گاز آنها همین سنسور دوپیچ با سوکت جانبی و فرم مرکزی مشابه نصب شده است، این قطعه کاربرد دارد. پژو ۴۰۵ در طول دوره تولید با ترکیب‌های فنی متفاوت عرضه شده است؛ بنابراین نام ۴۰۵ به‌تنهایی برای انتخاب قطعه کافی نیست. خصوصاً نباید سازگاری این سنسور را به نسخه‌های دارای موتور یا مجموعه دریچه متفاوت تعمیم داد.

پژو پارس XU7: نسخه‌های XU7 پژو پارس مجهز به دریچه گاز سازگار با این سنسور نیز از کاربردهای اصلی محصول هستند. پژو پارس با موتورهای مختلف تولید شده است، بنابراین عبارت «سنسور دریچه گاز پارس» دامنه بسیار وسیعی دارد. برای این کالا باید مشخصاً نسخه XU7 دارای سنسور پیچ‌بغل را در نظر گرفت و کد و فرم قطعه قبلی را بررسی کرد.

سمند XU7: در سمندهای مجهز به موتور XU7 که همین نوع دریچه گاز مکانیکی و سنسور موقعیت دریچه را دارند، این قطعه قابل استفاده است. سمند نیز با سیستم‌های مدیریت موتور و پیشرانه‌های متفاوت تولید شده، در نتیجه نباید این سنسور را بدون بررسی به همه مدل‌های سمند تعمیم داد.

در هر سه خودرو، اگر شکل قطعه قبلی، نوع اتصال محور، محل پیچ‌ها یا سوکت متفاوت باشد، صرف XU7 بودن موتور برای تأیید خرید کافی نیست. بهترین معیار، تطبیق همزمان شماره فنی 9673299780 و مشخصات ظاهری سنسور قبلی است.

ارتباط این نسخه با سیستم ساژم و بوش

عنوان «ساژم بوش» در بازار برای شناسایی برخی نسخه‌های قطعات سیستم انژکتوری پژو استفاده می‌شود. با این حال یک اشتباه رایج این است که خریدار فقط نام ECU را بررسی کند و تصور کند هر سنسوری که با عنوان ساژم یا بوش فروخته می‌شود، الزاماً روی خودروی او نصب خواهد شد.

در مورد سنسور موقعیت دریچه گاز، نوع دریچه و اتصال مکانیکی سنسور اهمیت مستقیم دارد. ECU باید بتواند سیگنال قطعه را دریافت کند، اما پیش از آن خود سنسور باید از نظر مکانیکی و الکتریکی با مجموعه خودرو تطبیق داشته باشد.

بنابراین اگر پژو ۴۰۵، پژو پارس یا سمند شما دارای سیستم ساژم یا بوش است، همچنان نمونه سنسور بازشده را با این محصول مقایسه کنید. کد 9673299780، محل دو پیچ، سوکت جانبی و فرم محور مرکزی چهار نشانه مهم برای این بررسی هستند.

تفاوت سنسور TPS با مپ سنسور

یکی از مهم‌ترین نکات درباره این محصول تفاوت آن با MAP Sensor است. سنسور MAP وظیفه سنجش فشار مطلق منیفولد هوا را بر عهده دارد، در حالی که TPS زاویه یا موقعیت دریچه گاز را تشخیص می‌دهد. این دو حسگر هم از نظر محل نصب و هم از نظر وظیفه متفاوت هستند.

در تصاویر این کالا روی لیبل بسته‌بندی به‌طور واضح عبارت THROTTLE POSITION درج شده است. بنابراین نام فنی صحیح محصول «سنسور موقعیت دریچه گاز» است. عبارت «مپ سنسور پیچ بغل» صرفاً یک عنوان رایج یا اشتباه بازاری است که ممکن است بعضی خریداران با آن جست‌وجو کنند.

این تفکیک در زمان عیب‌یابی اهمیت زیادی دارد. اگر دستگاه دیاگ یا تعمیرکار ایراد مربوط به فشار منیفولد را تشخیص داده باشد، نباید به دلیل شباهت نام بازاری، سنسور TPS خریداری شود. همچنین خطای موقعیت دریچه گاز نباید با تعویض MAP Sensor پاسخ داده شود.

تفاوت نسخه پیچ بغل با سنسورهای مشابه

در بازار چند فرم متفاوت از سنسور موقعیت دریچه گاز دیده می‌شود. اصطلاح‌هایی مانند پیچ‌بغل، لوزی یا مدل‌های دیگر برای تفکیک شکل نصب این قطعات استفاده می‌شوند. این تفاوت ظاهری صرفاً جنبه زیبایی ندارد؛ محل پیچ‌ها، زاویه نصب، شکل اتصال داخلی و موقعیت سوکت می‌تواند متفاوت باشد.

در نمونه حاضر دو بازوی کشیده در دو سمت بدنه وجود دارد و هر کدام یک محل پیچ با بوش فلزی دارند. پشت سنسور نیز فرم مخصوص اتصال به محور دریچه دیده می‌شود. همین مشخصات باید هنگام مقایسه با سنسور قبلی بررسی شوند.

نباید تلاش کرد سنسوری با فرم متفاوت را با فشار، تغییر جای پیچ یا دستکاری روی دریچه نصب کرد. اگر قطعه از ابتدا برای آن دریچه طراحی نشده باشد، حتی نصب ظاهری نیز به معنای عملکرد صحیح نیست.

نشانه‌های احتمالی خرابی سنسور دریچه گاز

خرابی TPS می‌تواند علائم مختلفی ایجاد کند. نوسان دور موتور، واکنش نامنظم هنگام فشردن پدال گاز، کپ کردن، تأخیر در پاسخ گاز، روشن شدن چراغ چک یا ثبت خطای مربوط به موقعیت دریچه از جمله مواردی هستند که در فرآیند عیب‌یابی می‌توانند توجه را به این سنسور جلب کنند.

در برخی موارد مشکل ممکن است در یک محدوده خاص از حرکت دریچه بیشتر دیده شود. دلیل آن می‌تواند اختلال داخلی سنسور در بخشی از مسیر حرکتی باشد. برای مثال خودرو در شروع فشار پدال رفتار نامنظم دارد ولی در وضعیت دیگری مشکل کمتر احساس می‌شود.

با این حال این علائم اختصاصی TPS نیستند. نشتی هوا، کثیفی دریچه گاز، مشکل استپر، ایراد سیم‌کشی، خرابی سوکت، ضعف اتصالات یا مشکلات سایر حسگرها نیز ممکن است علائم مشابه ایجاد کنند. به همین دلیل تعویض سنسور بدون عیب‌یابی صحیح توصیه نمی‌شود.

چراغ چک و خطای سنسور دریچه گاز

اگر ECU سیگنال سنسور را خارج از محدوده مورد انتظار تشخیص دهد یا تغییرات آن منطقی نباشد، ممکن است خطایی ثبت شود. بررسی پارامتر TPS با دستگاه دیاگ می‌تواند در تشخیص کمک‌کننده باشد. مقدار گزارش‌شده باید با تغییر موقعیت دریچه واکنش منطقی و پیوسته داشته باشد.

وجود خطا همیشه به معنی خرابی خود سنسور نیست. قطع شدن سیم، اتصال نامناسب سوکت، سولفاته شدن پایه‌های اتصال یا مشکل در دسته‌سیم نیز می‌تواند سیگنال را مختل کند. همچنین اگر سنسور اشتباه نصب شده باشد یا محور آن به‌درستی درگیر نشده باشد، ECU ممکن است مقدار نادرستی دریافت کند.

در نتیجه پیش از تعویض، بهتر است سنسور، سوکت، سیم‌کشی و وضعیت مکانیکی دریچه در کنار هم بررسی شوند.

دلایل خرابی سنسور TPS

سنسور موقعیت دریچه گاز به‌طور مداوم همراه با حرکت دریچه کار می‌کند. استهلاک داخلی پس از کارکرد طولانی، نفوذ رطوبت به ناحیه اتصال، ایراد در سوکت یا سیم‌کشی و آسیب فیزیکی هنگام باز و بسته کردن می‌توانند در بروز مشکل نقش داشته باشند.

فشار نامناسب هنگام نصب نیز ممکن است به بخش مرکزی یا بدنه سنسور آسیب بزند. اگر فرم داخلی سنسور با محور دریچه تطبیق نداشته باشد، نباید با اعمال نیرو آن را در جای خود قرار داد. نصب صحیح باید بدون تنش غیرعادی انجام شود.

استفاده نادرست از مواد شوینده نیز می‌تواند مشکل‌ساز شود. هنگام تمیزکاری دریچه گاز نباید بخش الکتریکی سنسور را بی‌دلیل در معرض حجم زیاد مایع یا اسپری قرار داد.

پیامد استفاده از سنسور معیوب

زمانی که ECU نتواند موقعیت دریچه را به‌درستی تشخیص دهد، اطلاعات مهمی از وضعیت درخواست راننده دچار اختلال می‌شود. پیامد دقیق به نوع خرابی و استراتژی واحد کنترل موتور بستگی دارد، اما ممکن است راننده با پاسخ نامنظم گاز، افت کیفیت کارکرد، نوسان یا روشن شدن چراغ چک مواجه شود.

مشکل دیگر این است که خرابی‌های متناوب معمولاً تشخیص سخت‌تری دارند. ممکن است سنسور در بیشتر مواقع کار کند اما در نقطه خاصی از حرکت سیگنال نامنظم تولید کند. در چنین وضعیتی تست پارامترها هنگام حرکت تدریجی دریچه می‌تواند اطلاعات بیشتری نسبت به بررسی ثابت ارائه دهد.

اگر ایراد قطعی سنسور تأیید شده است، استفاده طولانی از قطعه معیوب منطقی نیست؛ زیرا عملکرد موتور بر پایه اطلاعات نادرست ادامه پیدا می‌کند.

چه زمانی سنسور دریچه گاز باید تعویض شود؟

برای TPS نمی‌توان فقط بر اساس یک بازه زمانی ثابت حکم به تعویض داد. این سنسور قطعه‌ای نیست که مانند بعضی اقلام مصرفی در یک کیلومتر مشخص الزاماً تعویض شود. زمان تعویض زمانی فرا می‌رسد که عیب‌یابی، خرابی خود سنسور را تأیید کند.

اگر فقط علائمی مانند نوسان دور یا کپ وجود دارد، ابتدا باید علت بررسی شود. تعویض آزمایشی چند قطعه پشت سر هم معمولاً هزینه اضافی ایجاد می‌کند و ممکن است ایراد اصلی همچنان باقی بماند.

در صورت ثبت خطای مرتبط، بررسی مقدار TPS در دیاگ، کنترل اتصال و تست سیم‌کشی می‌تواند قبل از خرید قطعه جدید انجام شود. اگر مشخص شد سنسور قدیمی سیگنال صحیح و پیوسته تولید نمی‌کند، تعویض آن با نمونه سازگار منطقی است.

راهنمای انتخاب سنسور صحیح

اولین مرحله، نگاه کردن به شماره فنی سنسور یا بسته‌بندی نمونه قبلی است. برای محصول حاضر شماره 9673299780 معیار مهمی محسوب می‌شود. اگر این کد با قطعه قبلی تطابق دارد، مرحله مهمی از شناسایی انجام شده است.

مرحله دوم بررسی فرم ظاهری است. این سنسور دارای دو محل نصب در دو طرف، سوکت جانبی و اتصال مرکزی مشخص است. پشت سنسور قبلی را با تصویر پشت این محصول مقایسه کنید.

مرحله سوم توجه به نوع خودرو و موتور است. کاربرد این صفحه برای پژو ۴۰۵ XU7، پژو پارس XU7 و سمند XU7 با مجموعه دریچه سازگار تعریف شده است. وجود موتور یا دریچه متفاوت می‌تواند به سنسور دیگری نیاز داشته باشد.

مرحله چهارم بررسی سیستم خودرو است. اگر در بازار قطعه با عنوان ساژم یا بوش معرفی می‌شود، باز هم کد و فرم نصب را بر نام ECU مقدم بدانید.

نکات تطبیق پیش از خرید

برای جلوگیری از خرید اشتباه، چهار بخش را همزمان بررسی کنید: شماره فنی، محل پیچ‌ها، اتصال مرکزی و سوکت. اگر هر چهار مورد با قطعه قبلی یکسان باشد، احتمال انتخاب صحیح بسیار بیشتر می‌شود.

به‌خصوص فرم پشت سنسور اهمیت دارد. گاهی دو قطعه از نمای جلو بسیار مشابه هستند اما محل درگیری با محور دریچه تفاوت دارد. عکس پشت محصول حاضر به همین دلیل برای تطبیق مفید است.

همچنین تنها بر اساس عنوان «سنسور دریچه گاز ۴۰۵» خرید نکنید. پژو ۴۰۵ با نسخه‌های فنی مختلف عرضه شده است. همین موضوع درباره پژو پارس و سمند نیز صدق می‌کند.

اگر خودرو تغییرات فنی داشته، دریچه گاز قبلاً تعویض شده یا مجموعه انژکتور با نمونه دیگری جایگزین شده است، قطعه نصب‌شده فعلی معیار مهم‌تری نسبت به مشخصات عمومی مدل خودرو خواهد بود.

نکات مهم هنگام نصب

پیش از باز کردن سنسور قدیمی، سوکت برق و محل قرارگیری آن بررسی شود. هنگام جدا کردن سوکت نباید سیم‌ها کشیده شوند. قفل سوکت باید به روش صحیح آزاد شود تا پایه‌ها یا بدنه آن آسیب نبیند.

پس از باز کردن پیچ‌ها، سنسور قبلی بدون اعمال فشار اضافی از محور جدا شود. سپس شکل محل اتصال سنسور جدید و قدیمی با یکدیگر مقایسه شود. اگر فرم‌ها متفاوت هستند، نصب نباید با فشار انجام شود.

در زمان قرار دادن سنسور جدید، قسمت مرکزی باید به‌درستی با محور دریچه درگیر شود. پیچ‌ها نیز باید یکنواخت بسته شوند. فشار بیش از اندازه روی بدنه پلیمری یا محل بوش‌ها می‌تواند باعث آسیب شود.

پس از نصب، سوکت باید کاملاً در جای خود قرار گیرد. سپس عملکرد خودرو و در صورت نیاز پارامترهای سیستم بررسی شوند. اگر پس از نصب ایراد جدیدی ایجاد شد، تطبیق قطعه و نحوه نصب دوباره کنترل شود.

آیا بعد از تعویض نیاز به بررسی دیاگ وجود دارد؟

در بسیاری از موارد بررسی پارامترهای سیستم پس از نصب کار مفیدی است، به‌خصوص اگر علت تعویض روشن شدن چراغ چک یا ثبت خطای مرتبط بوده باشد. با دیاگ می‌توان مشاهده کرد که ECU چه موقعیتی از دریچه دریافت می‌کند و آیا مقدار گزارش‌شده هنگام حرکت دریچه تغییر منطقی دارد یا خیر.

اگر خطای قبلی در حافظه باقی مانده باشد، تعمیرکار می‌تواند پس از رفع علت، وضعیت خطاها را بررسی کند. نباید صرفاً با خاموش کردن خطا تصور کرد مشکل رفع شده است؛ مهم این است که علت اصلی برطرف شده باشد.

اگر خودرو بعد از تعویض همچنان همان علائم قبلی را دارد، احتمال وجود ایراد در بخش دیگری از سیستم باید بررسی شود.

اشتباه‌های رایج در خرید این قطعه

اولین اشتباه، یکی دانستن TPS و MAP است. محصول حاضر سنسور موقعیت دریچه گاز است، نه سنسور فشار منیفولد.

اشتباه دوم، خرید فقط بر اساس نام خودرو است. عبارت «برای پژو ۴۰۵» بدون توجه به موتور، دریچه و شماره فنی کافی نیست.

اشتباه سوم، تکیه کامل بر نام ساژم یا بوش است. این عنوان‌ها در بازار مفید هستند، اما جای تطبیق فیزیکی و شماره فنی را نمی‌گیرند.

اشتباه چهارم، مقایسه فقط از نمای جلو است. فرم پشت و محور مرکزی سنسور باید دیده شود.

اشتباه پنجم، نصب قطعه‌ای است که به‌راحتی در جای خود نمی‌نشیند. فشار دادن سنسور ناسازگار می‌تواند هم خود سنسور و هم بخش متصل به آن را آسیب بزند.

آیا هر پژو پارس از این سنسور استفاده می‌کند؟

خیر. پژو پارس در نسخه‌های مختلف با موتور و سیستم‌های متفاوت تولید شده است. این صفحه مشخصاً به نمونه‌های XU7 دارای دریچه گاز مکانیکی سازگار با سنسور پیچ‌بغل مربوط است.

در نتیجه اگر پژو پارس شما موتور یا مجموعه دریچه متفاوتی دارد، نباید صرف نام خودرو این محصول را مناسب بدانید. حتی در نسخه XU7 نیز توصیه می‌شود قطعه قبلی بررسی شود، زیرا سابقه تعمیر و تعویض مجموعه‌ها می‌تواند وضعیت یک خودرو را با نمونه استاندارد کارخانه متفاوت کند.

همین اصل برای پژو ۴۰۵ و سمند نیز صادق است.

آیا سنسور ۴۰۵، پارس و سمند مشترک است؟

در نسخه‌های XU7 دارای مجموعه دریچه سازگار با کد و فرم این محصول، سنسور مورد استفاده میان پژو ۴۰۵، پژو پارس و سمند مشترک است. به همین دلیل نام هر سه خودرو در این صفحه آورده شده است.

اما منظور از مشترک بودن این نیست که هر سنسور دریچه گاز مربوط به هر ۴۰۵ روی هر پارس یا سمند نصب شود. اشتراک فقط زمانی معتبر است که مشخصات فنی و شکل مجموعه یکسان باشند.

برای محصول حاضر، شماره فنی 9673299780 و ظاهر پیچ‌بغل معیارهای اصلی هستند. اگر سنسور قبلی خودرو فرم دیگری دارد، باید مدل مناسب همان مجموعه تهیه شود.

مزیت استفاده از نمونه صحیح و هم‌کد

مهم‌ترین مزیت انتخاب قطعه هم‌کد، کاهش احتمال خطای سازگاری است. در یک سنسور موقعیت دریچه گاز، فقط امکان بسته شدن پیچ‌ها مهم نیست؛ فرم محور، محدوده حرکت و اتصال الکتریکی نیز باید با سیستم خودرو هماهنگ باشند.

زمانی که نمونه جدید از نظر شماره فنی و فرم نصب با قطعه قبلی تطبیق دارد، فرآیند تعویض قابل‌اطمینان‌تر خواهد بود. این موضوع به‌خصوص در خودروهایی که چند نسخه قطعه در بازار برای آنها وجود دارد اهمیت زیادی دارد.

همچنین استفاده از کد فنی مانع سردرگمی ناشی از نام‌های بازاری می‌شود. ممکن است یک فروشنده این قطعه را «مپ پیچ بغل» و دیگری «TPS ساژم بوش» بنامد، در حالی که شماره فنی مرجع دقیق‌تری برای شناسایی است.

نگهداری از سنسور دریچه گاز

خود سنسور نیاز به سرویس دوره‌ای خاصی مانند روغن‌کاری ندارد. مهم‌ترین نکته، محافظت از سوکت و بخش الکتریکی در برابر آسیب، رطوبت و مواد شوینده نامناسب است.

اگر دریچه گاز برای تمیزکاری باز می‌شود، باید مراقب بود مواد شوینده مستقیماً و به مقدار زیاد وارد بخش الکتریکی سنسور نشوند. همچنین هنگام کار روی موتور، نباید سوکت از طریق کشیدن سیم‌ها جدا شود.

بازدید ظاهری سیم‌کشی و اتصال سوکت در زمان عیب‌یابی می‌تواند مفید باشد. گاهی ایرادی که به سنسور نسبت داده می‌شود در واقع ناشی از اتصال ضعیف یا سیم آسیب‌دیده است.

بررسی ایراد قبل از خرید قطعه جدید

اگر خودرو نوسان دور موتور دارد، گاز نمی‌خورد یا چراغ چک روشن شده است، بهتر است سنسور بدون بررسی اولیه تعویض نشود. تعمیرکار می‌تواند خطاهای ECU، پارامتر موقعیت دریچه، سلامت سوکت و سیم‌کشی را بررسی کند.

همچنین وضعیت خود دریچه گاز، حرکت آزاد محور و نشتی احتمالی هوا اهمیت دارد. اگر محور دریچه مشکل مکانیکی داشته باشد، تعویض سنسور به‌تنهایی ممکن است مشکل را برطرف نکند.

در بعضی موارد استپر موتور یا بخش‌های دیگر سیستم دور آرام نیز علائمی ایجاد می‌کنند که برای راننده شبیه خرابی TPS به نظر می‌رسد. بنابراین تشخیص مرحله‌ای باعث جلوگیری از هزینه غیرضروری می‌شود.

چه چیزی در بسته مشاهده می‌شود؟

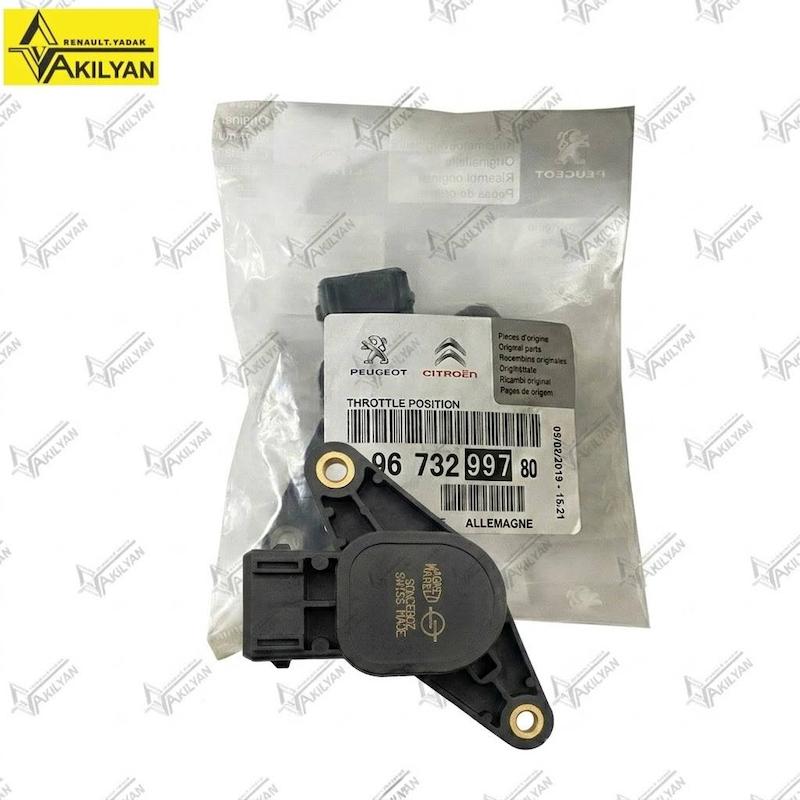

در تصاویر یک عدد سنسور موقعیت دریچه گاز به همراه بسته‌بندی دارای لیبل پژو و سیتروئن دیده می‌شود. روی لیبل تعداد یک عدد درج شده است. خود سنسور نیز در چند زاویه، از جمله نمای جلو و پشت، نمایش داده شده تا مشخصات نصب آن قابل مشاهده باشد.

پیچ نصب جداگانه‌ای در تصاویر مشاهده نمی‌شود؛ بنابراین محتویات قابل تأیید همین یک عدد سنسور و بسته‌بندی آن است. اگر پیچ‌های خودروی قبلی سالم باشند معمولاً نصب با متعلقات موجود روی دریچه انجام می‌شود، اما شرایط هر خودرو باید هنگام باز کردن بررسی شود.

چرا عکس پشت سنسور در انتخاب مهم است؟

نمای پشت سنسور یکی از مهم‌ترین تصاویر این محصول است. در این نما بخش مرکزی که با محور دریچه گاز درگیر می‌شود، دو محل نصب و ساختار پشت بدنه کاملاً مشخص است.

دو سنسور ممکن است از سمت رویی شباهت زیادی داشته باشند ولی در بخش داخلی تفاوت داشته باشند. چنین تفاوتی می‌تواند باعث شود قطعه جدید روی محور قرار نگیرد یا در زاویه مناسب نصب نشود.

برای خرید اینترنتی این قطعه بهتر است خریدار سنسور قدیمی را باز کرده یا حداقل تصاویر دقیق آن را داشته باشد. مقایسه نمای پشت معمولاً اطلاعات بیشتری نسبت به صرفاً مقایسه رنگ و شکل کلی بدنه ارائه می‌دهد.

جمع‌بندی کاربردی توضیحات محصول

سنسور کد 9673299780 یک سنسور موقعیت دریچه گاز پیچ‌بغل برای مجموعه‌های سازگار موتور XU7 است. کاربرد اصلی این صفحه شامل پژو ۴۰۵ XU7، پژو پارس XU7 و سمند XU7 با دریچه گاز مکانیکی هم‌شکل و هم‌کد است.

مهم‌ترین نکته در خرید این قطعه، تشخیص صحیح آن به‌عنوان TPS و نه MAP Sensor است. پس از آن باید شماره فنی و ساختار نصب کنترل شود. دو محل پیچ، سوکت جانبی، محور مرکزی و شماره 9673299780 مهم‌ترین نشانه‌های تطبیق هستند.

اگر سنسور قبلی خودرو همین کد و فرم را دارد، این محصول گزینه مربوط به همان نسخه است. اگر هر یک از این مشخصات متفاوت است، پیش از نصب باید مدل دقیق مجموعه دریچه گاز خودرو مشخص شود تا از خرید اشتباه جلوگیری شود.

۱۰. پرسش‌های متداول

۱. این محصول مپ سنسور است یا سنسور دریچه گاز؟
نام فنی صحیح آن سنسور موقعیت دریچه گاز یا TPS است. عبارت THROTTLE POSITION روی بسته‌بندی نیز همین موضوع را تأیید می‌کند. «مپ سنسور پیچ بغل» نامی است که گاهی در بازار برای آن استفاده می‌شود.

۲. شماره فنی این سنسور چیست؟
شماره فنی روی بسته‌بندی 9673299780 است که به صورت 96 732 997 80 نیز چاپ شده است.

۳. این سنسور برای پژو ۴۰۵ مناسب است؟
برای پژو ۴۰۵ XU7 مجهز به دریچه گاز مکانیکی دارای همین سنسور پیچ‌بغل و مشخصات سازگار مناسب است. نمونه قبلی باید از نظر کد و فرم نصب تطبیق داده شود.

۴. آیا این سنسور روی پژو پارس نصب می‌شود؟
در پژو پارس XU7 دارای مجموعه دریچه گاز سازگار قابل استفاده است. این قطعه به تمام نسخه‌های پژو پارس تعمیم داده نمی‌شود.

۵. آیا سنسور دریچه گاز سمند XU7 با این نمونه مشترک است؟
در سمند XU7 مجهز به همین فرم دریچه گاز و سنسور کد 9673299780، این قطعه کاربرد دارد. تطبیق نمونه قبلی پیش از خرید ضروری است.

۶. آیا ساژم یا بوش بودن ECU برای تشخیص این سنسور کافی است؟
خیر. علاوه بر نوع سیستم، شماره فنی، محل پیچ‌ها، فرم محور مرکزی و سوکت باید با سنسور قبلی یکسان باشد.

۷. سنسور دریچه گاز کجا نصب می‌شود؟
روی بدنه دریچه گاز و در امتداد محور پروانه دریچه نصب می‌شود تا حرکت محور را تشخیص دهد.

۸. وظیفه TPS چیست؟
موقعیت دریچه گاز را تشخیص می‌دهد و سیگنال مربوط به زاویه دریچه را برای واحد کنترل موتور ارسال می‌کند.

۹. علائم خرابی سنسور دریچه گاز چیست؟
نوسان دور، واکنش نامنظم به پدال، کپ کردن، تأخیر در گاز خوردن یا روشن شدن چراغ چک می‌تواند با خرابی TPS مرتبط باشد، اما عیب‌یابی برای تأیید لازم است.

۱۰. آیا با مشاهده نوسان دور موتور باید سنسور تعویض شود؟
خیر. نوسان دور دلایل متعددی دارد و باید سنسور، سیم‌کشی، سوکت، دریچه گاز و سایر اجزای مرتبط بررسی شوند.

۱۱. تفاوت این سنسور با MAP Sensor چیست؟
TPS موقعیت دریچه گاز را اندازه می‌گیرد، در حالی که MAP Sensor فشار منیفولد هوا را اندازه‌گیری می‌کند. این دو قطعه وظیفه و محل نصب متفاوتی دارند.

۱۲. چگونه قبل از خرید از سازگاری مطمئن شویم؟
کد 9673299780، فرم دوپیچ، سوکت جانبی و شکل محور مرکزی پشت سنسور را با قطعه قبلی مقایسه کنید.

۱۳. آیا همه مدل‌های پژو ۴۰۵، پارس و سمند از این سنسور استفاده می‌کنند؟
خیر. این محصول مربوط به نسخه‌های XU7 با دریچه گاز مکانیکی سازگار است و به همه موتورها و تیپ‌ها تعمیم داده نمی‌شود.

۱۴. روی خود سنسور چه نوشته‌هایی دیده می‌شود؟
روی قطعه نوشته‌های مگنتی مارلی، Sonceboz و SWISS MADE قابل مشاهده است.

۱۵. داخل بسته چند سنسور وجود دارد؟
طبق تصاویر و لیبل بسته‌بندی، یک عدد سنسور در بسته قرار دارد.

۱۶. آیا برای نصب باید سنسور را با فشار روی محور جا زد؟
خیر. سنسور صحیح باید با فرم محور دریچه سازگار باشد. اگر قطعه به‌طور طبیعی در محل قرار نمی‌گیرد، قبل از اعمال فشار باید تطبیق آن دوباره بررسی شود.

۱۷. آیا بعد از تعویض سنسور بررسی دیاگ مفید است؟
بله، به‌خصوص زمانی که علت تعویض ثبت خطا یا عملکرد نامنظم بوده است. بررسی مقدار موقعیت دریچه می‌تواند صحت عملکرد سیستم را مشخص کند.

۱۸. تفاوت مدل پیچ‌بغل با مدل‌های دیگر چیست؟
محل پیچ‌ها، شکل بدنه، فرم اتصال مرکزی و موقعیت سوکت می‌تواند متفاوت باشد. این تفاوت‌ها در سازگاری قطعه تعیین‌کننده هستند.

۱۱. جمع‌بندی

سنسور دریچه گاز پیچ بغل کد 9673299780 یک سنسور موقعیت دریچه گاز TPS اصلی پژو و سیتروئن برای نسخه‌های سازگار پژو ۴۰۵ XU7، پژو پارس XU7 و سمند XU7 است. این قطعه روی دریچه گاز مکانیکی نصب می‌شود و موقعیت پروانه دریچه را به واحد کنترل موتور اعلام می‌کند. فرم دوپیچ، سوکت جانبی، محور مرکزی و شماره فنی مشخص، مهم‌ترین ویژگی‌های تمایزدهنده آن هستند. با وجود رواج عبارت «مپ سنسور پیچ بغل» در بازار، نام فنی صحیح این کالا سنسور موقعیت دریچه گاز است. پیش از خرید، شماره فنی 9673299780 و شکل کامل سنسور، به‌ویژه پشت قطعه، باید با نمونه قبلی خودرو تطبیق داده شود تا از انتخاب نسخه نامناسب جلوگیری شود.
