مپ سنسور خرگوشی اورجینال بوش آلمان پژو ۴۰۵، پارس و سمند

مپ سنسور خرگوشی پژو ۴۰۵ یکی از سنسورهای سیستم مدیریت موتور در خودروهای انژکتوری قدیمی مجهز به سیستم برق ساژم است. نام فنی این قطعه «سنسور فشار مطلق منیفولد» است و وظیفه آن اندازه‌گیری فشار هوای موجود در منیفولد ورودی موتور و ارسال این اطلاعات به ECU است.

این قطعه در بازار ایران بیشتر با نام‌های مپ سنسور خرگوشی، رله خرگوشی، سنسور مپ ساژم، سنسور فشار منیفولد و سنسور خرگوشی ۴۰۵ شناخته می‌شود. اصطلاح «رله خرگوشی» یک نام بازاری است؛ این قطعه از نظر فنی رله نیست و یک سنسور الکترونیکی فشار محسوب می‌شود.

نمونه حاضر ساخت بوش است و روی بدنه آن کد 0 281 230 301 و عبارت Made in Germany دیده می‌شود. فرم سه‌گوش یا اصطلاحاً خرگوشی، سوکت سه‌پین و پورت مخصوص اتصال شیلنگ فشار از مشخصات ظاهری مهم این مدل هستند.

مپ سنسور چه اطلاعاتی به ECU می‌دهد؟

هنگام کار موتور، فشار داخل منیفولد ورودی دائماً تغییر می‌کند. در حالت دور آرام که دریچه گاز تقریباً بسته است، خلأ بیشتری در منیفولد وجود دارد. با بازشدن دریچه گاز و افزایش بار موتور، فشار منیفولد تغییر می‌کند.

مپ سنسور این تغییرات را به یک سیگنال الکتریکی تبدیل می‌کند. ECU با تحلیل این سیگنال در کنار اطلاعات سنسورهای دیگر، شرایط بار موتور را تشخیص می‌دهد و محاسبات لازم برای مدیریت موتور را انجام می‌دهد.

اطلاعات مپ سنسور می‌تواند در تصمیم ECU برای مواردی مانند میزان پاشش انژکتورها، زمان جرقه و اصلاح عملکرد موتور در شرایط مختلف بار نقش داشته باشد. بنابراین ارسال اطلاعات اشتباه از این سنسور می‌تواند روی نحوه کارکرد موتور اثر قابل‌توجهی بگذارد.

چرا به این مدل «خرگوشی» گفته می‌شود؟

دلیل نام خرگوشی، شکل بدنه و پایه‌های نصب این مدل است. بدنه سنسور دارای فرم مشخصی است که آن را از مدل‌های دو اورینگ، خاردار یا سنسورهای جدیدتری که مستقیماً روی منیفولد نصب می‌شوند متمایز می‌کند.

در مپ سنسور خرگوشی، فشار منیفولد از طریق یک شیلنگ به ورودی سنسور منتقل می‌شود. بنابراین سلامت این شیلنگ بخشی از عملکرد صحیح مجموعه مپ سنسور محسوب می‌شود.

سازگاری با پژو ۴۰۵، پارس و سمند

این مدل برای خانواده‌ای از پژو ۴۰۵، پژو پارس و سمند قدیمی طراحی شده که دارای موتور XU7، سیستم مدیریت موتور ساژم و مپ سنسور خرگوشی سه‌پین هستند.

نکته بسیار مهم این است که تمام خودروهای دارای موتور XU7 الزاماً از همین مپ سنسور استفاده نمی‌کنند. طی سال‌های مختلف، سیستم‌های برق و ECU متفاوتی روی این خودروها نصب شده و فرم مپ سنسور نیز تغییر کرده است.

به همین دلیل هنگام خرید، فقط عبارت «پژو ۴۰۵» یا «موتور XU7» ملاک کافی نیست.

برای تطبیق بهتر باید موارد زیر بررسی شوند:

• فرم خرگوشی قطعه قبلی

• سوکت سه‌پین

• وجود اتصال شیلنگی فشار

• سیستم برق ساژم

• شکل و محل پایه‌های نصب

• کد روی سنسور قبلی در صورت قابل‌خواندن بودن

اگر خودروی شما مپ سنسور دو اورینگ، خاردار، چهارپین یا فرم متفاوت دارد، این قطعه نباید بدون تطبیق فنی جایگزین آن شود.

تفاوت مپ سنسور خرگوشی با مپ سنسور دو اورینگ

مپ سنسور خرگوشی یک سنسور با بدنه مستقل، سوکت سه‌پین و مسیر فشار شیلنگی است. در مقابل، برخی مدل‌های دیگر به شکل متفاوت روی مسیر هوای ورودی یا منیفولد قرار می‌گیرند و ساختار نصب آن‌ها با این مدل فرق دارد.

این تفاوت صرفاً ظاهری نیست. نوع سیگنال، سیستم مدیریت موتور، سوکت و نحوه اتصال نیز باید متناسب با ECU خودرو باشد.

بنابراین استفاده از تبدیل یا نصب یک سنسور با فرم متفاوت فقط به این دلیل که هر دو «مپ سنسور» هستند توصیه نمی‌شود.

تفاوت مپ سنسور خرگوشی با T-MAP

این مپ سنسور سه‌پین برای سنجش فشار منیفولد استفاده می‌شود. سنسورهای T-MAP معمولاً علاوه بر فشار، دمای هوای ورودی را نیز اندازه‌گیری می‌کنند و به همین دلیل ساختار و تعداد اتصالات آن‌ها می‌تواند متفاوت باشد.

بنابراین عبارت «مپ سنسور» به‌تنهایی برای تشخیص قطعه کافی نیست و تعداد پین و فرم سنسور اهمیت زیادی دارد.

آیا مپ سنسور همان سنسور دریچه گاز است؟

خیر. مپ سنسور و سنسور موقعیت دریچه گاز دو قطعه با وظایف متفاوت هستند.

مپ سنسور فشار منیفولد را اندازه‌گیری می‌کند، در حالی که سنسور موقعیت دریچه گاز زاویه بازشدن دریچه گاز را به ECU اعلام می‌کند. هر دو می‌توانند روی محاسبات مدیریت موتور اثر داشته باشند، اما جایگزین یکدیگر نیستند.

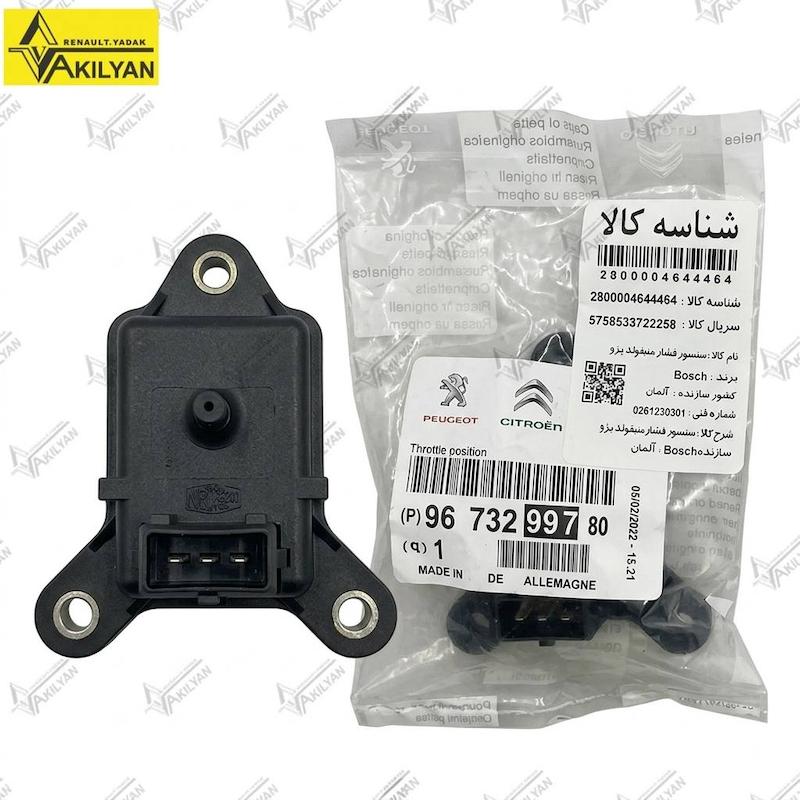

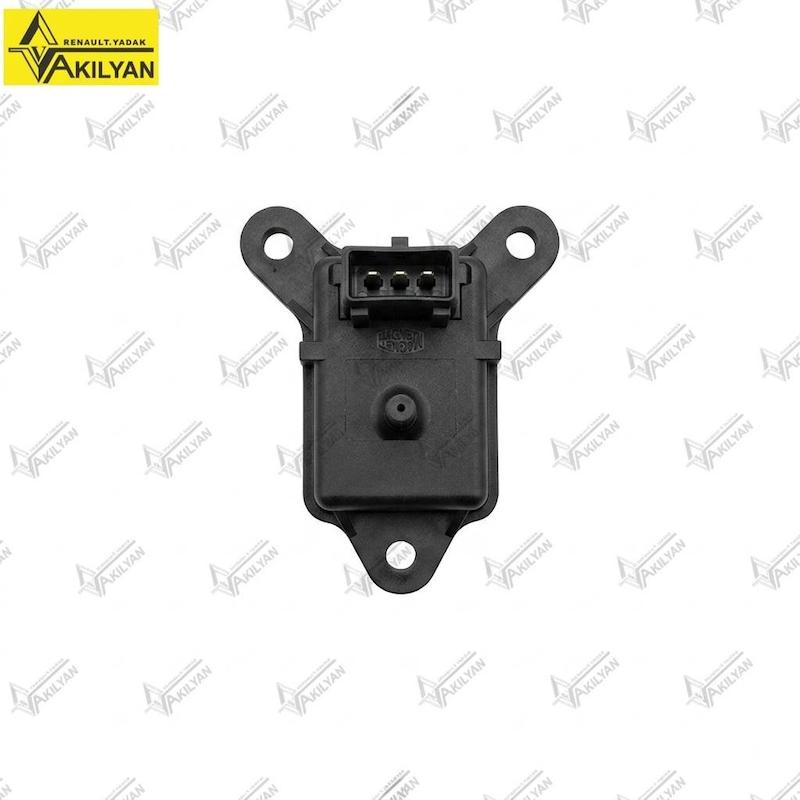

مشخصات ظاهری نمونه بوش

یکی از مهم‌ترین مزیت‌های استفاده از مشخصات ظاهری هنگام خرید این قطعه، کاهش احتمال انتخاب اشتباه است. در این نمونه موارد زیر قابل تشخیص هستند:

• بدنه مشکی

• فرم خرگوشی

• سه محل نصب

• سوکت سه‌پین

• ورودی فشار در مرکز بدنه

• برند Bosch روی قطعه

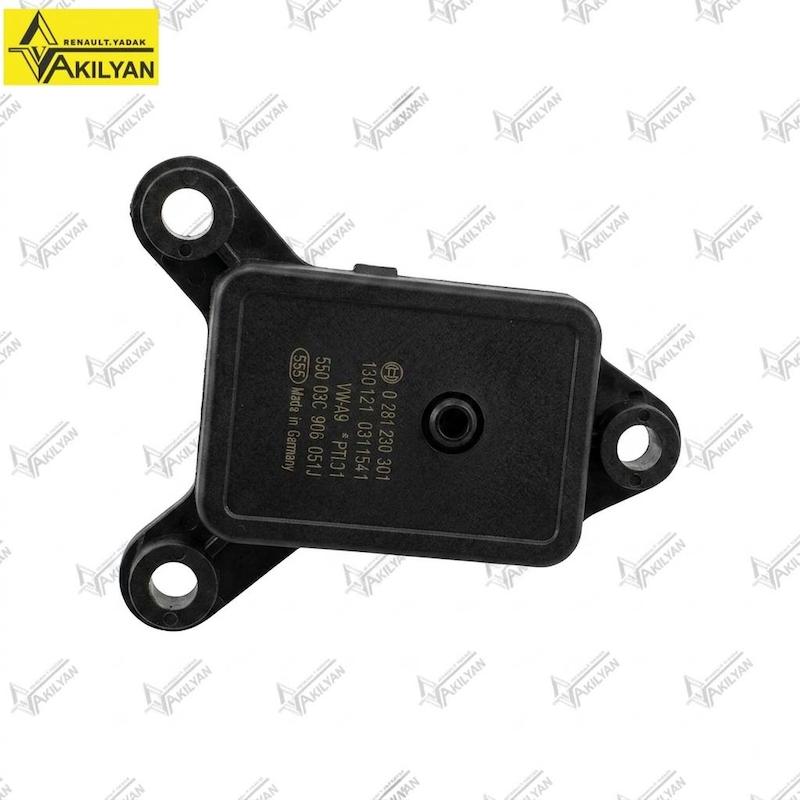

• کد 0 281 230 301

• عبارت Made in Germany روی بدنه

اگر سنسور روی خودرو شکل کاملاً متفاوتی دارد، صرف مشابه‌بودن نام خودرو دلیل کافی برای خرید این قطعه نیست.

علائم احتمالی خرابی مپ سنسور خرگوشی

خرابی مپ سنسور می‌تواند باعث شود ECU اطلاعات اشتباهی از بار موتور دریافت کند. بسته به نوع ایراد و شرایط موتور، ممکن است یک یا چند مورد از علائم زیر دیده شوند:

• بد روشن شدن موتور

• سخت‌تر شدن استارت در برخی شرایط

• دور آرام نامنظم

• نوسان دور موتور

• مکث هنگام فشردن پدال گاز

• کپ کردن موتور

• ریپ زدن

• کاهش کشش یا پاسخ ضعیف‌تر موتور

• افزایش مصرف سوخت

• تغییر غیرعادی ترکیب سوخت و هوا

• بوی بیشتر بنزین در برخی خرابی‌ها

• دود تیره در صورت غنی‌شدن بیش از حد مخلوط

• روشن‌شدن چراغ چک

• ثبت خطاهای مرتبط با فشار منیفولد

وجود این علائم به‌تنهایی خرابی مپ سنسور را ثابت نمی‌کند. مشکلات انژکتور، شمع، وایر، کوئل، سنسور اکسیژن، استپر، دریچه گاز، نشتی هوا یا سیم‌کشی نیز می‌توانند علائم مشابه ایجاد کنند.

یک نکته بسیار مهم؛ شیلنگ مپ را فراموش نکنید

در مدل خرگوشی، سنسور فشار را از طریق شیلنگ متصل به منیفولد دریافت می‌کند. اگر این شیلنگ ترک خورده، سوراخ، شل، مسدود یا آلوده باشد، فشار واقعی به سنسور منتقل نمی‌شود.

در چنین حالتی حتی یک مپ سنسور سالم نیز ممکن است اطلاعات اشتباه به ECU ارسال کند.

بنابراین قبل از تعویض سنسور باید شیلنگ از ابتدا تا انتها کنترل شود. ترک‌های بسیار ریز مخصوصاً روی شیلنگ‌های قدیمی ممکن است در نگاه اول مشخص نباشند.

خرابی سوکت و سیم‌کشی

مپ سنسور سه‌پین برای کارکرد صحیح به تغذیه الکتریکی، اتصال مناسب مدار و مسیر سیگنال سالم نیاز دارد. لق‌شدن سوکت، سولفاته‌شدن پایه‌ها، پارگی سیم یا ایراد در تغذیه می‌تواند باعث ایجاد علائمی شبیه خرابی سنسور شود.

تعویض مستقیم سنسور بدون بررسی مدار الکتریکی ممکن است مشکل خودرو را برطرف نکند.

چگونه مپ سنسور را با دیاگ بررسی کنیم؟

یکی از روش‌های مناسب عیب‌یابی، مشاهده داده زنده فشار منیفولد است.

با سوییچ باز و موتور خاموش، فشار خوانده‌شده باید از نظر منطقی با فشار هوای محیط هماهنگ باشد. پس از روشن‌شدن موتور و ایجاد خلأ در منیفولد، مقدار فشار باید تغییر کند.

هنگام باز کردن دریچه گاز نیز داده مپ باید واکنش متناسب نشان دهد. ثابت ماندن مقدار، پرش غیرعادی یا عددی که با وضعیت موتور هم‌خوانی ندارد می‌تواند نشانه نیاز به بررسی بیشتر باشد.

با این حال قبل از محکوم‌کردن سنسور، شیلنگ، سوکت و سیم‌کشی نیز باید بررسی شوند.

تست با مولتی‌متر

تست الکتریکی مپ سنسور باید با توجه به مدار همان خودرو انجام شود. در بررسی تخصصی معمولاً وجود تغذیه، اتصال مدار و تغییر سیگنال خروجی سنسور در شرایط مختلف فشار بررسی می‌شود.

شماره پایه‌ها نباید بدون نقشه صحیح خودرو حدس زده شود، زیرا اشتباه در اتصال ابزار اندازه‌گیری ممکن است به مدار آسیب بزند.

اگر تجربه کافی در برق خودرو وجود ندارد، بررسی با دیاگ و مولتی‌متر بهتر است توسط برق‌کار خودرو انجام شود.

آیا تمیز کردن مپ سنسور مشکل را حل می‌کند؟

اگر مشکل اصلی مربوط به گرفتگی شیلنگ یا آلودگی مسیر انتقال فشار باشد، تمیزکردن مسیر می‌تواند مفید باشد. اما سنسور الکترونیکی معیوب معمولاً با شست‌وشوی ساده تعمیر نمی‌شود.

ریختن مواد شوینده نامناسب داخل پورت سنسور یا اعمال فشار شدید هوا می‌تواند به بخش اندازه‌گیری آسیب بزند.

بنابراین ابتدا شیلنگ و اتصالات بررسی شوند و خود سنسور تنها با روش مناسب و بدون ورود ماده نامناسب به بخش حساس آن سرویس شود.

زمان تعویض مپ سنسور

مپ سنسور قطعه‌ای با دوره تعویض ثابت مانند فیلتر یا تسمه نیست. تا زمانی که درست کار می‌کند نیازی به تعویض دوره‌ای ندارد.

تعویض زمانی منطقی است که عیب‌یابی نشان دهد خود سنسور سیگنال نادرست یا غیرطبیعی تولید می‌کند و ایراد از شیلنگ، سیم‌کشی، سوکت یا سایر اجزای موتور نیست.

نکات نصب مپ سنسور خرگوشی

هنگام نصب سنسور جدید:

• سوییچ خودرو خاموش باشد.

• سوکت با فشار یا زاویه نامناسب جدا نشود.

• پایه‌های داخل سوکت بررسی شوند.

• شیلنگ فشار ترک یا گرفتگی نداشته باشد.

• شیلنگ کاملاً روی محل اتصال قرار بگیرد.

• سنسور در محل خود بدون فشار غیرطبیعی نصب شود.

• سیم‌ها کشیده یا تحت فشار قرار نگیرند.

• پس از نصب، عملکرد موتور و در صورت امکان داده دیاگ بررسی شود.

این سنسور معمولاً به برنامه‌ریزی یا کدنویسی جداگانه نیاز ندارد؛ اما اگر خطایی در حافظه ECU باقی مانده باشد، بررسی و پاک‌کردن خطا پس از تعمیر می‌تواند برای عیب‌یابی مفید باشد.

چه قطعاتی بهتر است همراه مپ سنسور بررسی شوند؟

اگر خودرو دارای علائم مرتبط با مدیریت هوای ورودی است، بهتر است هم‌زمان موارد زیر بررسی شوند:

• شیلنگ مپ سنسور

• اتصالات خلأ منیفولد

• سوکت و سیم‌کشی سنسور

• دریچه گاز

• استپر موتور در سیستم‌های مجهز به آن

• نشتی‌های منیفولد هوا

• فیلتر هوا

• سنسور موقعیت دریچه گاز

• سنسور دمای هوا در سیستم مربوط

• شمع و سیستم جرقه در صورت وجود ریپ

• وضعیت انژکتورها در صورت وجود مشکل سوخت‌رسانی

هدف از این بررسی‌ها جلوگیری از تعویض بی‌دلیل قطعه سالم است.

اشتباه رایج هنگام خرید مپ سنسور ۴۰۵

یکی از رایج‌ترین اشتباه‌ها، سفارش قطعه صرفاً بر اساس نام خودرو است. در طول تولید پژو ۴۰۵، پارس و سمند، سیستم‌های مدیریت موتور مختلفی استفاده شده‌اند.

ممکن است دو دستگاه پژو ۴۰۵ هر دو موتور XU7 داشته باشند، اما فرم مپ سنسور یا سیستم برق آن‌ها یکسان نباشد.

به همین دلیل بهترین روش این است که علاوه بر مدل خودرو، قطعه فعلی خودرو از نظر شکل، سوکت، تعداد پین و نوع اتصال با تصویر محصول مقایسه شود.

چرا انتخاب مپ سنسور مناسب اهمیت دارد؟

ECU برای مدیریت موتور به اطلاعات سنسورها وابسته است. اگر فشار منیفولد اشتباه گزارش شود، محاسبه بار موتور نیز دچار خطا می‌شود و ECU ممکن است مقدار سوخت یا زمان جرقه را متناسب با شرایط واقعی تنظیم نکند.

به همین دلیل در این قطعه، تطبیق صحیح و عملکرد دقیق اهمیت بیشتری از شباهت ظاهری ساده دارد.

مزیت این نمونه بوش

این محصول برای مشتری‌ای مناسب است که خودروی او واقعاً از مپ سنسور خرگوشی ساژم استفاده می‌کند و به دنبال نمونه بوش اورجینال با مشخصات قابل‌تطبیق روی قطعه است.

در زمان انتخاب می‌توان کد روی بدنه، سه‌پین بودن، فرم خرگوشی و پورت شیلنگی را با سنسور بازشده از خودرو مقایسه کرد. این ویژگی‌ها احتمال انتخاب اشتباه را نسبت به خرید صرفاً بر اساس نام «مپ سنسور ۴۰۵» کمتر می‌کنند.

پرسش‌های متداول

۱. مپ سنسور خرگوشی ۴۰۵ همان رله خرگوشی است؟

بله، «رله خرگوشی» نامی است که در بازار برای این قطعه استفاده می‌شود؛ اما از نظر فنی این قطعه رله نیست و سنسور فشار مطلق منیفولد یا MAP Sensor است.

۲. این مپ سنسور برای چه خودروهایی مناسب است؟

برای پژو ۴۰۵، پژو پارس و سمند قدیمی که از سیستم برق ساژم و همین مپ سنسور خرگوشی سه‌پین شیلنگی استفاده می‌کنند. تطبیق قطعه فعلی خودرو پیش از خرید ضروری است.

۳. آیا به تمام پژو ۴۰۵های XU7 می‌خورد؟

خیر. یکسان بودن موتور XU7 به‌تنهایی کافی نیست. ECU و سیستم برق خودرو در سال‌ها و تیپ‌های مختلف تغییر کرده و مپ سنسورهای متفاوتی استفاده شده‌اند.

۴. آیا این مدل برای پژو پارس هم قابل استفاده است؟

در پژو پارس‌های مجهز به سیستم ساژم و مپ سنسور خرگوشی هم‌فرم قابل استفاده است. اگر پارس شما مپ دو اورینگ، خاردار یا فرم دیگری دارد، این مدل نباید بدون تطبیق نصب شود.

۵. آیا این قطعه برای سمند مناسب است؟

برای سمندهای قدیمی مجهز به سیستم سازگار ساژم و مپ خرگوشی قابل استفاده است. شکل قطعه قبلی و سوکت باید بررسی شوند.

۶. مپ سنسور خرگوشی چند پین دارد؟

نمونه موجود در تصاویر سه‌پین است.

۷. کد درج‌شده روی سنسور چیست؟

کد روی بدنه این نمونه 0 281 230 301 است که به‌صورت فشرده 0281230301 نیز نوشته می‌شود.

۸. کشور سازنده این نمونه چیست؟

روی خود قطعه عبارت Made in Germany درج شده است.

۹. آیا مپ سنسور خرگوشی همان سنسور دریچه گاز است؟

خیر. سنسور مپ فشار منیفولد را اندازه می‌گیرد، در حالی که سنسور دریچه گاز موقعیت و زاویه دریچه گاز را به ECU اعلام می‌کند.

۱۰. آیا این مدل دمای هوا را هم اندازه می‌گیرد؟

این نمونه سه‌پین به‌عنوان سنسور فشار منیفولد استفاده می‌شود و نباید با سنسورهای چهارپین T-MAP که فشار و دمای هوا را در یک مجموعه اندازه‌گیری می‌کنند اشتباه گرفته شود.

۱۱. علائم خرابی مپ سنسور ۴۰۵ چیست؟

کپ کردن، ریپ، دور آرام نامنظم، مکث در گاز خوردن، افزایش مصرف سوخت، کاهش کشش، بد روشن شدن یا روشن‌شدن چراغ چک از علائم احتمالی هستند؛ اما هیچ‌کدام به‌تنهایی خرابی مپ سنسور را قطعی نمی‌کنند.

۱۲. آیا خرابی شیلنگ مپ می‌تواند علائم خرابی سنسور ایجاد کند؟

بله. چون در مدل خرگوشی فشار از طریق شیلنگ به سنسور منتقل می‌شود، ترک، نشتی یا گرفتگی شیلنگ می‌تواند باعث ارسال اطلاعات نادرست شود.

۱۳. آیا قبل از خرید باید کد قطعه را بررسی کرد؟

بله. کد قطعه یکی از معیارهای مهم تطبیق است. علاوه بر آن، سه‌پین بودن، فرم خرگوشی، اتصال شیلنگی و نوع سیستم برق خودرو نیز بررسی شوند.

۱۴. آیا مپ سنسور خرگوشی را می‌توان جای مدل دو اورینگ بست؟

به‌صورت مستقیم نباید چنین جایگزینی انجام شود. این دو فرم مربوط به سیستم‌ها و ساختارهای متفاوت هستند و تطبیق الکتریکی و فنی باید جداگانه بررسی شود.

۱۵. آیا مپ سنسور خرگوشی با مدل زیمنس یکی است؟

خیر. نوع ECU، سوکت و فرم سنسور باید متناسب با سیستم خودرو باشد و مدل ساژم را نباید بدون بررسی جای سنسور مربوط به سیستم زیمنس نصب کرد.

۱۶. آیا مپ سنسور نو نیاز به برنامه‌ریزی دارد؟

در حالت معمول این نوع سنسور پس از نصب نیاز به برنامه‌ریزی مستقل ندارد. در صورت وجود خطای ذخیره‌شده یا ادامه علائم، دیاگ برای بررسی سیستم توصیه می‌شود.

۱۷. آیا با تعویض مپ سنسور حتماً مشکل ریپ زدن برطرف می‌شود؟

خیر. ریپ زدن می‌تواند دلایل متعددی مانند شمع، وایر، کوئل، انژکتور، نشتی هوا یا سایر سنسورها داشته باشد. مپ سنسور فقط زمانی باید تعویض شود که عیب‌یابی، خرابی آن را تأیید کند.

۱۸. چگونه قبل از تعویض از خرابی مپ سنسور مطمئن شویم؟

بررسی داده زنده دیاگ، سلامت شیلنگ، سوکت، تغذیه الکتریکی و سیگنال سنسور کمک می‌کند علت دقیق‌تر مشخص شود. صرف مشاهده یک علامت مانند مصرف بالا برای تعویض قطعه کافی نیست.

۱۹. آیا تمیز کردن مپ سنسور توصیه می‌شود؟

ابتدا مسیر شیلنگ و اتصالات بررسی شوند. واردکردن شوینده نامناسب یا فشار هوای شدید به بخش حساس سنسور توصیه نمی‌شود؛ زیرا ممکن است به آن آسیب بزند.

۲۰. مهم‌ترین نکته هنگام سفارش این محصول چیست؟

اگر قطعه فعلی خودرو فرم خرگوشی، سوکت سه‌پین و اتصال شیلنگی ندارد، فقط با توجه به نام پژو ۴۰۵، پارس یا سمند سفارش ندهید. نوع سیستم برق و فرم سنسور باید دقیقاً تطبیق داده شوند.

جمع‌بندی

مپ سنسور خرگوشی اورجینال بوش آلمان با کد روی بدنه 0 281 230 301 برای خودروهای قدیمی خانواده پژو ۴۰۵، پژو پارس و سمند که از سیستم برق ساژم و مپ سنسور خرگوشی سه‌پین شیلنگی استفاده می‌کنند در نظر گرفته شده است.

این سنسور فشار منیفولد را به ECU گزارش می‌کند و داده آن در تشخیص بار موتور و مدیریت پاشش سوخت و جرقه نقش دارد. به همین دلیل خرابی خود سنسور، شیلنگ فشار یا مدار الکتریکی آن می‌تواند باعث اختلال در کارکرد موتور شود.

برای جلوگیری از خرید اشتباه، پیش از سفارش حتماً فرم خرگوشی، سه‌پین بودن سوکت، اتصال شیلنگی و در صورت امکان کد قطعه قبلی را با تصاویر و مشخصات این محصول مقایسه کنید. این مدل را نباید صرفاً به دلیل مشترک بودن موتور XU7 جای مپ سنسور دو اورینگ، خاردار، زیمنس یا چهارپین نصب کرد.
