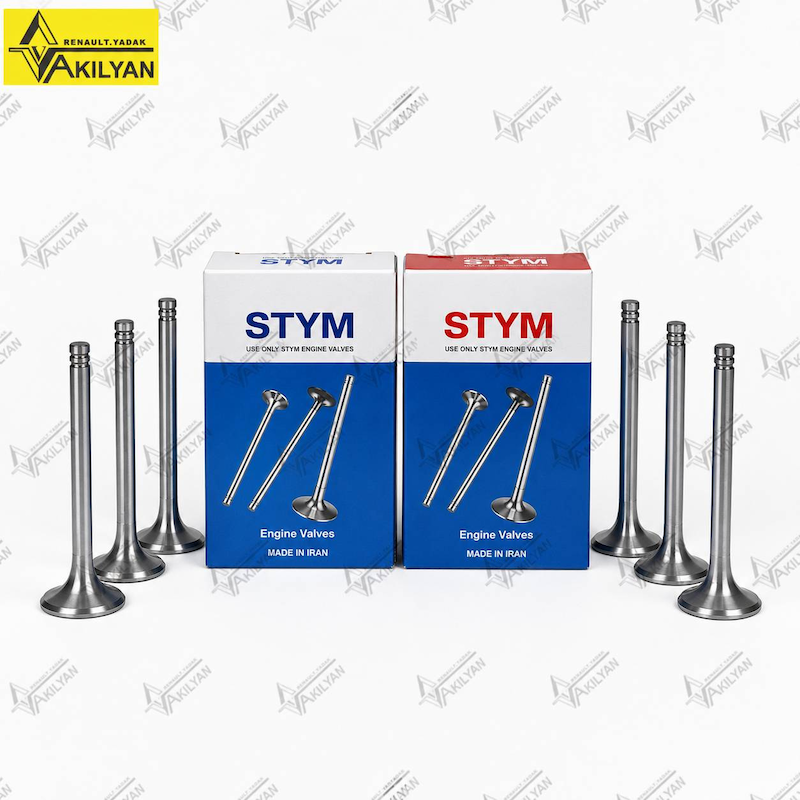

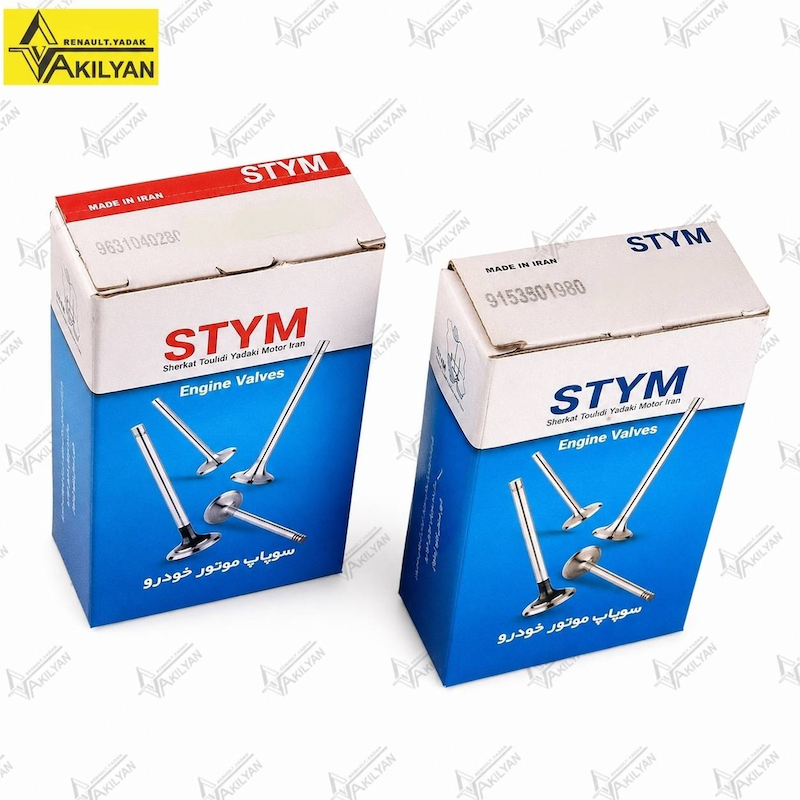

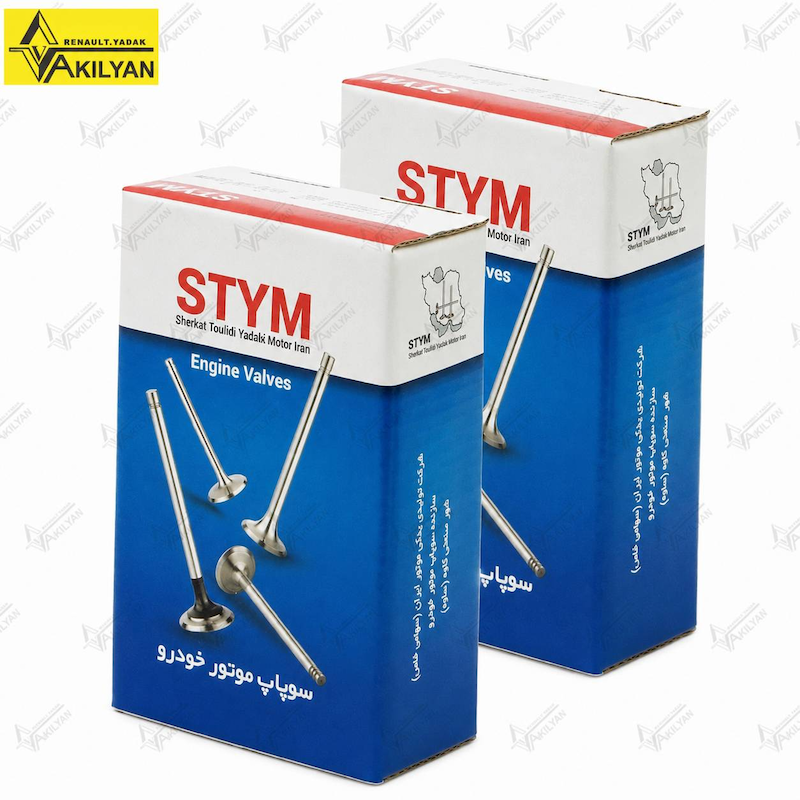

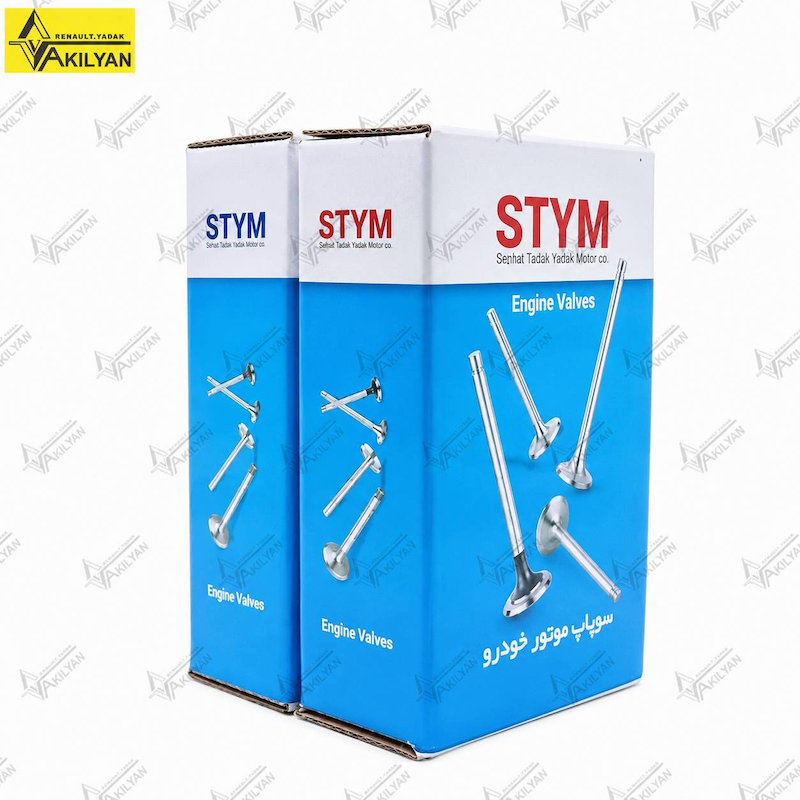

سوپاپ دود و هوا TU5 ساوه مجموعه‌ای کامل برای سرسیلندر موتور TU5 شانزده‌سوپاپ است. این بسته با برند ساوه STYM عرضه شده و شامل تمام سوپاپ‌های هوا و دود یک موتور چهار سیلندر TU5 می‌شود.

موتور TU5 برای هر سیلندر دو سوپاپ هوا و دو سوپاپ دود دارد. بنابراین تعداد کامل سوپاپ‌های یک سرسیلندر به شکل زیر است:

این مجموعه به دلیل استفاده از ساختار مشترک موتور TU5، بین چند مدل خودرو مشترک است و نباید صفحه محصول فقط به پژو 206 تیپ 5 محدود شود.

خودروهای سازگار با سوپاپ TU5 ساوه

پژو 206 هاچ‌بک

این محصول برای پژو 206 تیپ 4، تیپ 5 و تیپ 6 مجهز به موتور TU5 شانزده‌سوپاپ مناسب است. پژو 206 تیپ 2 و مدل‌های دارای موتور TU3 در این سازگاری قرار نمی‌گیرند.

پژو 206 صندوقدار

نسخه‌های V1، V2، V8، V9 و V10 که از خانواده موتور TU5 شانزده‌سوپاپ استفاده می‌کنند، در فهرست سازگاری این مجموعه قرار دارند. مدل‌های صندوقدار مجهز به موتور TU3 نباید با این محصول یکسان در نظر گرفته شوند.

پژو 207 و 207i

نسخه‌های پژو 207 مجهز به موتور TU5 معمولی با این ست سازگار هستند. در خودروهای جدیدتر که موتور TU5P دارند، خرید باید براساس بررسی مستقل موتور و مشخصات سوپاپ انجام شود.

رانا

این مجموعه برای رانای مجهز به موتور TU5 معمولی قابل استفاده است. در نسخه‌هایی که موتور تغییر کرده یا از TU5P استفاده شده است، سازگاری باید جداگانه بررسی شود.

پژو 405 SLX

فقط پژو 405 SLX دارای موتور TU5 در این جدول قرار می‌گیرد. این محصول برای 405 دارای موتور XU7 یا سایر موتورهای هشت‌سوپاپ مناسب نیست.

پژو پارس TU5 و LX

پژو پارس LX یا مدل‌هایی که به موتور TU5 شانزده‌سوپاپ مجهز هستند، از این مجموعه استفاده می‌کنند. نام «پژو پارس» به‌تنهایی برای خرید کافی نیست؛ زیرا مدل‌های مختلف این خودرو موتورهای متفاوتی دارند.

دانگ‌فنگ H30 کراس

دانگ‌فنگ H30 کراس مجهز به موتور TU5JP4 نیز در گروه خودروهای سازگار با این ست قرار دارد.

تفاوت موتور TU5 و TU5P

وجود عبارت TU5 در نام هر دو موتور به معنی یکسان بودن قطعی تمام قطعات سرسیلندر نیست. موتور TU5P نسخه تغییر‌یافته‌ای است که در بخش‌هایی مانند ساختار تایمینگ و زمان‌بندی سوپاپ‌ها تفاوت دارد.

این صفحه برای موتور TU5 معمولی تنظیم شده است. برای خودروهای دارای TU5P یا EC5، از جمله تارا و برخی نسخه‌های جدید 207 و رانا پلاس، باید سوپاپ مخصوص همان موتور بررسی شود.

وظیفه سوپاپ هوا

سوپاپ هوا یا ورودی، مسیر ورود مخلوط هوا و سوخت به داخل سیلندر را کنترل می‌کند. این سوپاپ باید در زمان مشخص باز شود و هنگام تراکم و احتراق کاملاً روی سیت خود بنشیند.

هرگونه کجی، فرسودگی یا آب‌بندی نامناسب سوپاپ هوا می‌تواند باعث فرار کمپرس، برگشت فشار به مسیر ورودی و اختلال در عملکرد موتور شود.

وظیفه سوپاپ دود

سوپاپ دود یا خروجی، گازهای داغ حاصل از احتراق را از سیلندر خارج می‌کند. این سوپاپ در معرض دمای بیشتری قرار دارد و سلامت سطح تماس آن با سیت اهمیت زیادی دارد.

سوختگی لبه سوپاپ دود یا بسته نشدن کامل آن می‌تواند باعث کاهش کمپرس، ریپ زدن و احتراق ناقص شود.

علائم احتمالی خرابی سوپاپ TU5

• کاهش کمپرس یک یا چند سیلندر

• ریپ زدن و لرزش موتور

• تک‌کار کردن موتور

• بد روشن شدن خودرو

• طولانی شدن زمان استارت

• افت توان و کشش

• احتراق ناقص

• ثبت خطای میسفایر

• پس زدن از مسیر ورودی

• صدای احتراق نامنظم در اگزوز

• کارکرد نامنظم موتور در حالت درجا

• روشن شدن چراغ چک

• صدای غیرعادی از سرسیلندر

این علائم اختصاصی سوپاپ نیستند. خرابی شمع، کوئل، انژکتور، سیستم سوخت‌رسانی، تنظیم تایم و واشر سرسیلندر نیز می‌تواند علائم مشابه ایجاد کند.

دلایل رایج آسیب سوپاپ‌ها

پارگی یا جابه‌جایی تسمه تایم

به‌هم خوردن زمان‌بندی موتور TU5 می‌تواند موجب برخورد پیستون و سوپاپ شود. نتیجه این برخورد ممکن است کج شدن ساقه، شکستن سوپاپ یا آسیب دیدن گیت و پیستون باشد.

سوختگی سوپاپ دود

آب‌بندی ناقص، ایراد سیت، دمای غیرعادی موتور یا شرایط نامناسب احتراق می‌تواند موجب آسیب لبه سوپاپ دود شود.

خرابی گیت یا سیت

گیت وظیفه هدایت ساق سوپاپ را بر عهده دارد و سیت محل نشستن سر سوپاپ است. فرسودگی هرکدام از این قطعات می‌تواند مانع حرکت و آب‌بندی صحیح سوپاپ جدید شود.

گرم شدن بیش از حد موتور

داغ کردن موتور ممکن است به سرسیلندر و قطعات آن آسیب برساند. قبل از نصب مجموعه جدید باید علت افزایش دمای موتور بررسی و برطرف شود.

تعمیر غیراصولی

آب‌بندی نادرست، جابه‌جایی سوپاپ دود و هوا، نصب اشتباه فنرها یا تنظیم نادرست تایم می‌تواند باعث افت کمپرس و آسیب مجدد شود.

روش تشخیص خرابی سوپاپ

تشخیص اصولی می‌تواند شامل مراحل زیر باشد:

1. بررسی خطاهای ثبت‌شده در سیستم موتور

2. تست کمپرس تمام سیلندرها

3. مقایسه فشار سیلندرها

4. انجام تست نشتی سیلندر

5. بررسی شمع، کوئل و انژکتور

6. کنترل تایم موتور

7. باز کردن سرسیلندر در صورت تأیید ایراد مکانیکی

8. بررسی کجی، شکستگی و سوختگی سوپاپ‌ها

9. اندازه‌گیری ساق و لقی سوپاپ داخل گیت

10. کنترل وضعیت سیت‌ها و سطح آب‌بندی

دیاگ می‌تواند احتراق ناقص را نشان دهد، اما به‌تنهایی خرابی سوپاپ را قطعی نمی‌کند.

قطعاتی که هنگام نصب باید بررسی شوند

• گیت سوپاپ

• سیت سوپاپ

• لاستیک ساق سوپاپ

• فنر، بشقابی و قفل‌ها

• تایپیت‌ها

• میل‌های بادامک

• سطح و تاب سرسیلندر

• پیستون‌ها

• واشر سرسیلندر

• تسمه و هرزگردهای تایم

• واترپمپ

• سیستم خنک‌کننده

نصب سوپاپ جدید روی گیت یا سیت معیوب می‌تواند باعث نشتی کمپرس و خرابی مجدد شود.

محتویات بسته

نکات نصب

• سرسیلندر باید توسط متخصص باز و بررسی شود.

• سوپاپ‌های هوا و دود باید دقیقاً در محل صحیح نصب شوند.

• گیت‌ها باید از نظر لقی و ساییدگی اندازه‌گیری شوند.

• وضعیت سیت‌ها باید پیش از آب‌بندی سوپاپ جدید کنترل شود.

• لاستیک‌های ساق سوپاپ باید هنگام تعمیر بررسی و در صورت نیاز تعویض شوند.

• سلامت فنرها، قفل‌ها و تایپیت‌ها باید کنترل شود.

• پس از مونتاژ، تایم موتور باید دقیق تنظیم شود.

• قبل از روشن کردن موتور باید از چرخش صحیح و نبود برخورد مکانیکی اطمینان حاصل شود.

• پس از تعمیر، کمپرس و عملکرد موتور باید دوباره بررسی شود.

پرسش‌های متداول

آیا این سوپاپ فقط برای پژو 206 تیپ 5 است؟

خیر. این مجموعه میان خودروهای مجهز به موتور TU5 معمولی مشترک است و برای 206 تیپ 4، 5 و 6، مدل‌های TU5 پژو 206 صندوقدار، پژو 207، رانا، 405 SLX، پارس TU5 و H30 کراس کاربرد دارد.

آیا برای پژو 405 GLX مناسب است؟

خیر. فقط پژو 405 SLX مجهز به موتور TU5 در فهرست سازگاری قرار دارد. مدل‌های دارای موتور XU7 از سوپاپ متفاوت استفاده می‌کنند.

آیا برای تمام مدل‌های پژو پارس مناسب است؟

خیر. فقط مدل‌های مجهز به موتور TU5 مانند پارس LX یا پارس TU5 سازگار هستند.

آیا برای تارا مناسب است؟

تارا از موتور TU5P استفاده می‌کند. این محصول نباید بدون تطبیق مستقل برای تارا خریداری شود.

آیا برای رانا پلاس مناسب است؟

ابتدا باید نوع موتور بررسی شود. نسخه‌های دارای TU5P نباید صرفاً به دلیل شباهت نام موتور، سازگار تلقی شوند.

بسته چند عدد سوپاپ دارد؟

بسته شامل 16 عدد سوپاپ است: 8 سوپاپ هوا و 8 سوپاپ دود.

آیا گیت سوپاپ همراه بسته است؟

خیر. گیت‌ها جداگانه هستند و باید هنگام تعمیر اندازه‌گیری شوند.

آیا لاستیک ساق سوپاپ داخل بسته قرار دارد؟

خیر. این مجموعه فقط شامل سوپاپ‌های دود و هوا است.

آیا پس از پارگی تسمه تایم باید هر 16 سوپاپ تعویض شوند؟

نه لزوماً. تعداد سوپاپ‌های آسیب‌دیده باید پس از باز کردن و بررسی سرسیلندر مشخص شود.

آیا سوپاپ جدید نیاز به آب‌بندی دارد؟

بله. وضعیت تماس سوپاپ و سیت باید بررسی و متناسب با شرایط سرسیلندر اصلاح شود.

آیا خرابی سوپاپ باعث ریپ زدن می‌شود؟

اگر خرابی سوپاپ موجب کاهش کمپرس شود، ریپ و لرزش ممکن است ایجاد شود؛ اما سیستم جرقه و سوخت‌رسانی نیز باید بررسی شوند.

آیا نصب این مجموعه تخصصی است؟

بله. نصب به باز کردن سرسیلندر، اندازه‌گیری، آب‌بندی و تنظیم دقیق سیستم تایم نیاز دارد.

جمع‌بندی

ست سوپاپ دود و هوا TU5 ساوه یک مجموعه مشترک برای خودروهای مجهز به موتور TU5 شانزده‌سوپاپ است. بسته شامل 8 سوپاپ هوا و 8 سوپاپ دود بوده و برای تعمیر کامل سوپاپ‌های سرسیلندر استفاده می‌شود.

پیش از خرید باید مدل خودرو و کد موتور بررسی شود؛ زیرا نام‌هایی مانند پژو 405، پژو پارس، پژو 207 یا رانا به‌تنهایی برای تشخیص سازگاری کافی نیستند. این مجموعه برای موتور TU5 معمولی تنظیم شده و نسخه‌های TU5P یا EC5 نیازمند بررسی جداگانه هستند.
