واشر درب سوپاپ یکی از قطعات ساده اما بسیار مهم در آب‌بندی قسمت بالای موتور پژو 206 تیپ 2 است. درب سوپاپ روی بخش فوقانی سرسیلندر قرار می‌گیرد و برای اینکه روغن موجود در این قسمت از موتور به بیرون نشت نکند، بین درب و سطح سرسیلندر یک واشر انعطاف‌پذیر نصب می‌شود.

این همان قطعه‌ای است که در بازار معمولاً با چند نام مختلف از آن یاد می‌شود:

• واشر درب سوپاپ

• واشر در سوپاپ

• واشر قالپاق سوپاپ

• واشر کاور سوپاپ

• گسکت درب سوپاپ

از بین این نام‌ها، واشر درب سوپاپ 206 تیپ 2 رایج‌ترین عبارت برای جست‌وجوی قطعه است.

این واشر برای چه خودرویی است؟

کاربرد اصلی این محصول:

پژو 206 تیپ 2 با موتور TU3

است.

برای خرید این نوع واشر فقط عدد 206 کافی نیست، چون پژو 206 با موتورهای مختلف عرضه شده و فرم درب سوپاپ آن‌ها یکسان نیست.

به‌خصوص واشر موتور TU3 و TU5 از نظر فرم ظاهری تفاوت مشخصی دارند.

بنابراین اگر خودرو پژو 206 است ولی از موتور متفاوتی استفاده می‌کند، نباید تنها بر اساس نام خودرو سفارش داده شود.

تفاوت واشر درب سوپاپ 206 تیپ 2 و تیپ 5

این دو قطعه از مواردی هستند که ممکن است مشتری فقط به دلیل شباهت نام آن‌ها را اشتباه سفارش دهد.

واشر 206 تیپ 2 مربوط به خانواده موتور TU3 است و فرم آن در این نمونه به شکل قاب کشیده و تقریباً مستطیلی دیده می‌شود.

واشر 206 تیپ 5 مربوط به موتور TU5 است و شکل آن متفاوت است.

در نتیجه:

واشر درب سوپاپ تیپ 2 و تیپ 5 جایگزین یکدیگر نیستند.

مطمئن‌ترین روش خرید این است که شکل واشر قبلی یا فرم شیار درب سوپاپ با تصاویر محصول مقایسه شود.

وظیفه واشر درب سوپاپ چیست؟

داخل قسمت فوقانی سرسیلندر، قطعات متحرک موتور با روغن در تماس هستند.

درب سوپاپ این قسمت را می‌پوشاند و واشر بین دو سطح وظیفه دارد مسیر خروج روغن را کاملاً آب‌بندی کند.

یک واشر سالم باید بتواند:

• تماس یکنواخت بین دو سطح ایجاد کند

• در برابر روغن موتور مقاومت داشته باشد

• دمای کاری موتور را تحمل کند

• پس از گرم و سرد شدن‌های متعدد شکل خود را حفظ کند

• از نشت روغن به بیرون جلوگیری کند

وقتی این خاصیت از بین برود، روغن از لبه درب سوپاپ شروع به خارج شدن می‌کند.

علائم خرابی واشر درب سوپاپ 206 تیپ 2

خرابی این قطعه معمولاً با علائم قابل مشاهده همراه است.

مهم‌ترین نشانه‌ها عبارت‌اند از:

• چرب شدن دور درب سوپاپ

• روغن‌ریزی از قسمت بالای موتور

• تجمع گردوغبار روی روغن نشت‌کرده

• بوی روغن سوخته بعد از گرم شدن موتور

• روغنی شدن بخشی از سرسیلندر

• ایجاد لکه روغن در مسیر پایین‌تر موتور

• کاهش تدریجی سطح روغن در نشتی‌های شدید

• خیس شدن اطراف محل اتصال درب سوپاپ

در بسیاری از خودروها اولین علامت فقط یک لایه روغن و گردوخاک در اطراف لبه درب سوپاپ است.

چرا واشر درب سوپاپ خراب می‌شود؟

این واشر دائماً در محیط گرم موتور قرار دارد و با روغن تماس دارد.

به مرور زمان ممکن است:

• خشک شود

• خاصیت انعطاف‌پذیری خود را از دست بدهد

• تخت و فشرده شود

• ترک بخورد

• از شیار خود خارج شود

• در اثر نصب نادرست تغییر شکل دهد

گرم و سرد شدن مداوم موتور یکی از مهم‌ترین عوامل پیرشدن واشرهای لاستیکی است.

آیا روغن‌ریزی بالای موتور حتماً از این واشر است؟

خیر.

قبل از تعویض باید محل دقیق نشتی مشخص شود.

روغن ممکن است از نقاط دیگری هم به قسمت اطراف درب سوپاپ برسد.

مکانیک معمولاً سطح موتور را تمیز می‌کند و سپس مسیر تازه نشتی را بررسی می‌کند.

اگر روغن دقیقاً از خط اتصال درب سوپاپ و سرسیلندر خارج شود، احتمال خرابی واشر بسیار زیاد است.

بوی روغن سوخته و واشر درب سوپاپ

یکی از علائم رایج خرابی واشر، بوی روغن سوخته است.

اگر روغن از لبه درب سوپاپ نشت کند و به قسمت‌های داغ موتور برسد، در اثر حرارت تبخیر یا سوخته می‌شود و بوی مشخصی ایجاد می‌کند.

در این شرایط تعویض واشر تنها زمانی مشکل را برطرف می‌کند که منبع اصلی روغن‌ریزی واقعاً همین قسمت باشد.

فرق واشر درب سوپاپ با واشر سرسیلندر

این دو قطعه کاملاً متفاوت هستند.

واشر درب سوپاپ در بالاترین قسمت سرسیلندر و زیر درب یا قالپاق سوپاپ قرار دارد.

واشر سرسیلندر بین بلوک موتور و سرسیلندر قرار می‌گیرد.

خرابی واشر سرسیلندر معمولاً مسئله بسیار جدی‌تری است و علائمی مانند اختلاط آب و روغن، فشار غیرعادی سیستم خنک‌کننده، کم شدن آب یا مشکلات احتراق می‌تواند داشته باشد.

نشتی ساده روغن از لبه درب سوپاپ به معنی خرابی واشر سرسیلندر نیست.

چرا واشر اصلی اهمیت دارد؟

در این قطعه کیفیت ماده انعطاف‌پذیر و دقت فرم بسیار مهم است.

اگر واشر کمی کوتاه‌تر، بلندتر یا با ضخامت نامناسب باشد ممکن است:

• داخل شیار درست ننشیند

• هنگام بستن درب پیچ بخورد

• در یک قسمت بیش از حد فشرده شود

• در قسمت دیگر آب‌بندی کافی نداشته باشد

• خیلی زود دوباره روغن‌ریزی ایجاد کند

به همین دلیل در واشر درب سوپاپ، فقط ظاهر قطعه ملاک مناسبی برای ارزیابی کیفیت نیست.

مشخصات ظاهری این محصول

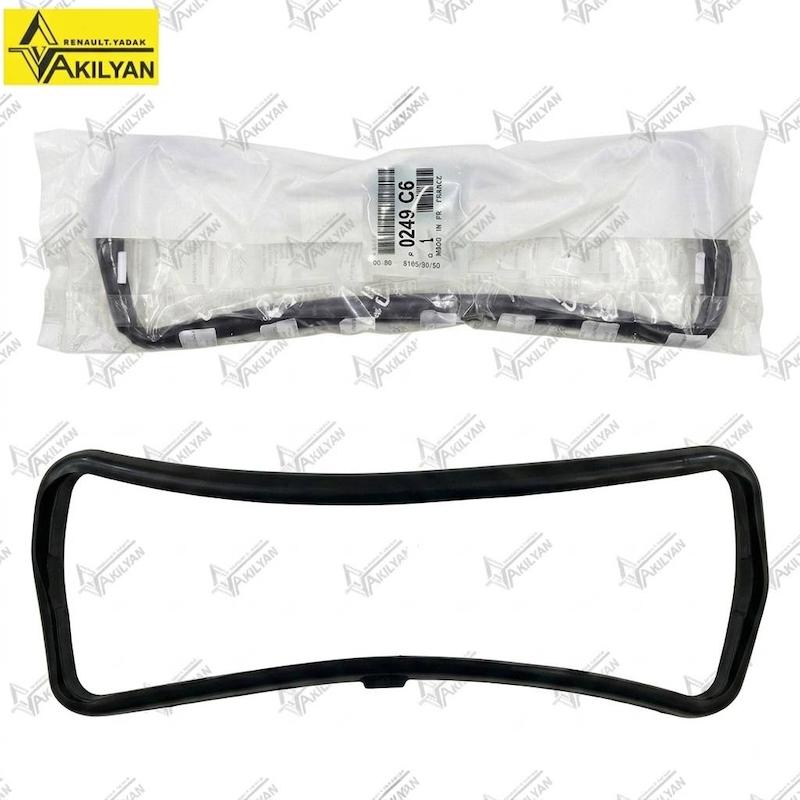

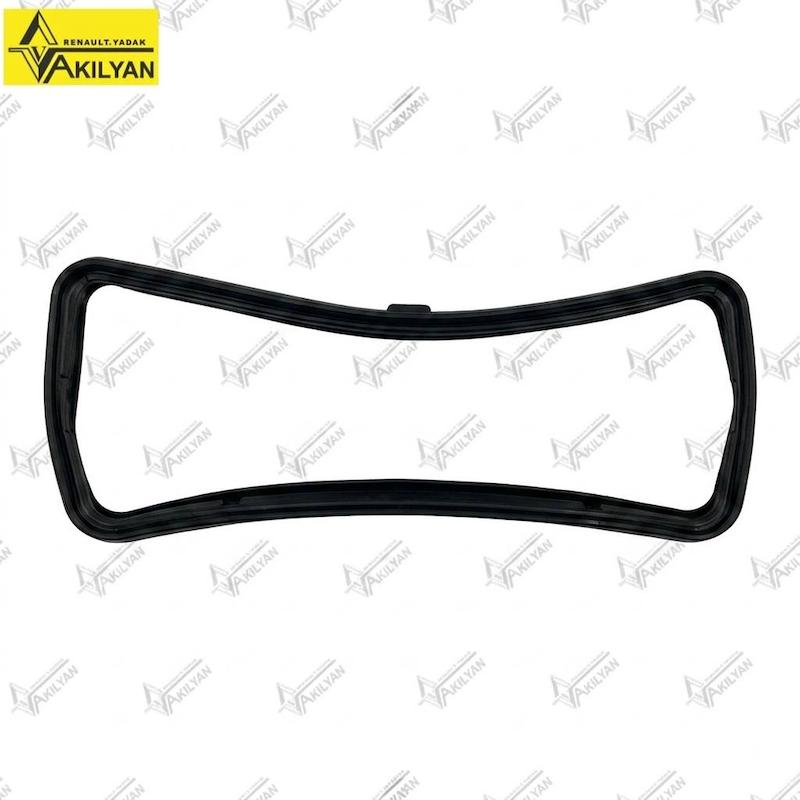

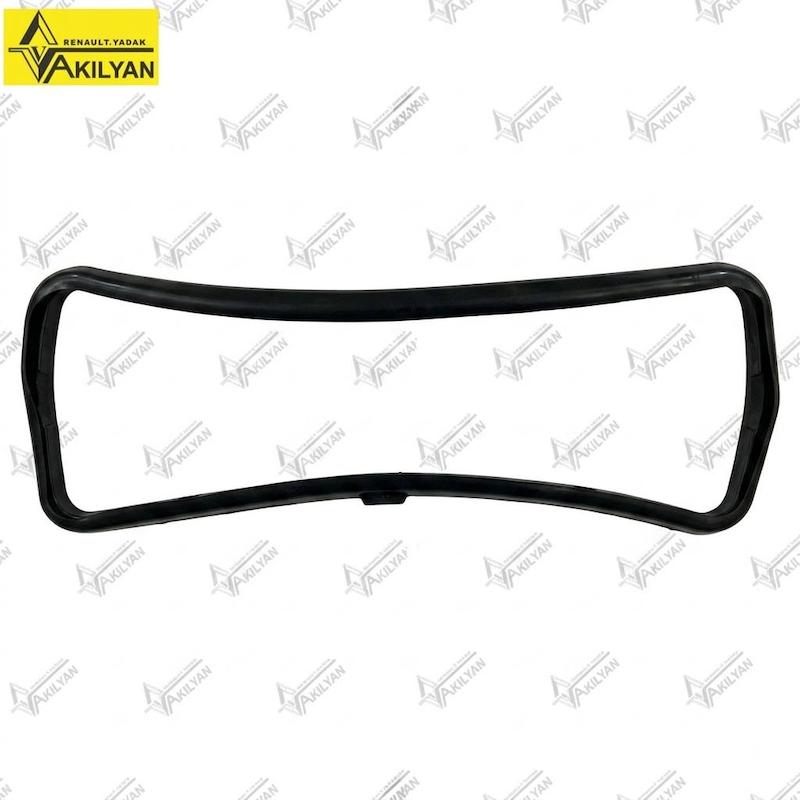

در تصاویر این محصول، واشر به شکل یک قطعه مشکی یک‌تکه دیده می‌شود.

فرم آن شامل:

• قاب کشیده

• گوشه‌های گرد

• لبه‌های فرم‌دار برای قرارگیری در شیار

• برجستگی راهنما در بخش میانی

• طراحی یکپارچه بدون اتصال جداگانه

است.

همین فرم از مهم‌ترین مشخصات برای تشخیص قطعه قبل از خرید است.

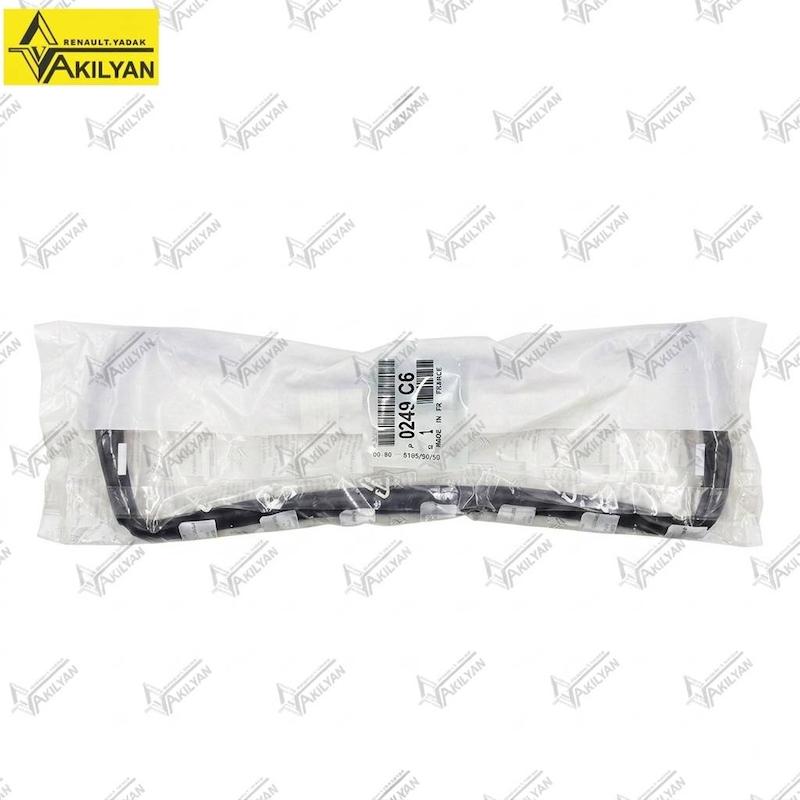

بسته‌بندی محصول

محصول در بسته‌بندی قطعات پژو و سیتروئن دیده می‌شود و روی برچسب آن عبارت:

Made in FR / France

درج شده است.

همچنین شماره 0249.C6 روی بسته قابل مشاهده است.

داخل بسته یک عدد واشر قرار دارد.

آیا فقط با کد 0249.C6 خرید کنیم؟

بهتر است خیر.

شماره قطعه یکی از معیارهای مفید برای تطبیق است، اما برای قطعاتی مانند واشر درب سوپاپ، شکل قطعه، موتور خودرو و فرم درب سوپاپ نیز باید بررسی شوند.

برای این محصول بهترین تطبیق شامل سه مورد است:

1. پژو 206 تیپ 2

2. موتور TU3

3. فرم واشر مطابق تصاویر

آیا این واشر برای 206 تیپ 5 است؟

خیر.

این صفحه برای واشر درب سوپاپ 206 تیپ 2 تنظیم شده است.

واشر موتور TU5 از نظر شکل با این نمونه متفاوت است.

اگر خودروی شما تیپ 5 است باید واشر مخصوص همان موتور تهیه شود.

محل نصب واشر درب سوپاپ

واشر دور تا دور سطح اتصال درب سوپاپ قرار می‌گیرد.

هنگام نصب، واشر باید کاملاً داخل مسیر طراحی‌شده روی درب قرار بگیرد و هیچ قسمت آن بیرون‌زدگی، پیچ‌خوردگی یا کشیدگی نداشته باشد.

یک قسمت کوچک که از شیار خارج شده باشد می‌تواند باعث نشتی شود.

هنگام تعویض واشر چه کارهایی باید انجام شود؟

اولین مرحله باز کردن درب سوپاپ و خارج کردن واشر قدیمی است.

سپس سطح تماس باید کاملاً بررسی شود.

موارد مهم عبارت‌اند از:

• باقی نماندن تکه واشر قدیمی

• پاک شدن روغن اضافی

• نبود گردوغبار و آلودگی

• بررسی سالم بودن شیار واشر

• بررسی ترک یا شکستگی درب

• کنترل صاف بودن محل تماس

بعد از آماده‌سازی، واشر جدید در جای خود قرار می‌گیرد.

آیا روی واشر درب سوپاپ چسب بزنیم؟

در حالت عادی نباید کل واشر را با حجم زیادی از چسب پوشاند.

واشرهای فرم‌دار برای قرار گرفتن داخل شیار طراحی شده‌اند.

استفاده بیش از اندازه از چسب می‌تواند باعث شود واشر از موقعیت اصلی خود خارج شود یا مواد اضافی به داخل موتور راه پیدا کند.

اگر سازنده یا تعمیرکار متخصص برای نقطه مشخصی مقدار کمی ماده آب‌بندی تجویز کرده باشد، همان مقدار باید استفاده شود.

چرا بعد از تعویض واشر باز هم روغن‌ریزی می‌کند؟

اگر واشر تازه نصب شده ولی همچنان نشتی وجود دارد، چند احتمال مهم باید بررسی شود:

• سطح درب سوپاپ تاب دارد

• درب ترک خورده است

• واشر در شیار درست قرار نگرفته

• پیچ‌ها نامساوی بسته شده‌اند

• پیچ‌ها بیش از حد سفت شده‌اند

• سطح تماس قبل از نصب تمیز نشده

• واشر در زمان نصب پیچ خورده

• منبع روغن‌ریزی از قسمت دیگری است

پس تعویض دوباره واشر بدون پیدا کردن علت ممکن است مشکل را حل نکند.

اهمیت نحوه بستن پیچ‌ها

یکی از اشتباه‌های رایج در نصب واشر درب سوپاپ، سفت کردن بیش از حد پیچ‌ها است.

واشر برای آب‌بندی نیاز به فشار کنترل‌شده دارد.

اگر فشار بیش از حد باشد، واشر ممکن است له شود یا درب تغییر شکل دهد.

اگر پیچ‌ها نیز نامساوی بسته شوند، یک سمت فشار بیشتری نسبت به سمت دیگر دریافت می‌کند.

بستن یکنواخت پیچ‌ها اهمیت زیادی دارد.

آیا سفت کردن بیشتر پیچ‌ها روغن‌ریزی را رفع می‌کند؟

معمولاً خیر.

اگر واشر خشک یا خراب شده باشد، سفت کردن بیش از حد ممکن است وضعیت را بدتر کند.

این کار می‌تواند:

• واشر را بیش از حد فشرده کند

• درب را دچار تغییر شکل کند

• رزوه یا پیچ را آسیب بزند

اگر محل نشتی از واشر است، راه صحیح بررسی و در صورت نیاز تعویض واشر است.

نشتی روغن و کثیفی موتور

روغن خارج‌شده از درب سوپاپ گردوغبار جاده و آلودگی محیط را به خود جذب می‌کند.

به همین دلیل گاهی اطراف درب موتور به شکل لایه ضخیم و سیاه دیده می‌شود.

پاک کردن این آلودگی قبل از عیب‌یابی کمک می‌کند مسیر واقعی روغن‌ریزی مشخص شود.

آیا روغن‌ریزی کم را می‌توان نادیده گرفت؟

اگر فقط کمی رطوبت روغنی روی سطح دیده می‌شود، معمولاً مشکل فوری و بحرانی نیست؛ اما بهتر است پیگیری شود.

نشتی کوچک ممکن است به مرور بیشتر شود.

همچنین روغن می‌تواند روی قطعات اطراف پخش شود و پیدا کردن منبع اصلی نشتی را سخت‌تر کند.

عمر واشر درب سوپاپ چقدر است؟

برای این قطعه نمی‌توان یک کیلومتر ثابت تعیین کرد.

طول عمر آن به عوامل مختلفی وابسته است:

• کیفیت خود واشر

• میزان حرارت موتور

• دفعات گرم و سرد شدن

• وضعیت سیستم تهویه کارتل

• نحوه نصب

• سالم بودن درب سوپاپ

• کیفیت روغن و شرایط نگهداری موتور

واشر معمولاً زمانی تعویض می‌شود که نشتی یا خرابی آن مشاهده شود.

فشار داخل موتور چه تأثیری دارد؟

اگر سیستم تهویه بخارات کارتل درست کار نکند، فشار غیرعادی داخل موتور می‌تواند تمایل روغن به خروج از محل آب‌بندی‌ها را بیشتر کند.

در چنین شرایطی ممکن است واشر سالم یا تازه نیز خیلی زود نشتی پیدا کند.

اگر واشر چند بار پشت سر هم خراب می‌شود، فقط خود واشر نباید بررسی شود.

آیا تعویض واشر کار سختی است؟

از نظر فنی نسبت به بسیاری از تعمیرات موتور ساده‌تر است، اما نصب دقیق اهمیت زیادی دارد.

اشتباه کوچک در قرارگیری واشر می‌تواند باعث شود پس از چند ساعت یا چند روز دوباره روغن‌ریزی شروع شود.

به همین دلیل اگر تجربه کافی ندارید بهتر است نصب توسط تعمیرکار انجام شود.

قبل از خرید چه چیزی را بررسی کنیم؟

برای جلوگیری از سفارش اشتباه این موارد را کنترل کنید:

تشخیص واشر درب سوپاپ از روی محل روغن‌ریزی

اگر روغن دقیقاً از قسمت دور درب سوپاپ شروع شده و سپس به سمت پایین موتور حرکت کرده باشد، واشر یکی از اولین قطعاتی است که باید بررسی شود.

اما اگر روغن از پایین‌تر موتور شروع می‌شود، تعویض این واشر احتمالاً راه‌حل مشکل نیست.

تشخیص محل شروع روغن اهمیت بیشتری از محل جمع شدن آن دارد.

چرا روغن از بالا به پایین گمراه‌کننده است؟

روغن به دلیل جاذبه و جریان هوا هنگام حرکت خودرو به قسمت‌های پایین‌تر منتقل می‌شود.

به همین علت ممکن است قطعه‌ای در پایین موتور کاملاً روغنی باشد، در حالی که منبع نشتی چند سانتی‌متر بالاتر قرار دارد.

تمیز کردن موتور و بررسی مجدد بهترین راه تشخیص است.

زمان مناسب تعویض واشر

اگر هر یک از این موارد دیده شود، زمان بررسی و احتمالاً تعویض رسیده است:

• روغن از خط اتصال خارج می‌شود

• واشر ترک خورده

• واشر خشک و سخت شده

• واشر از شیار خارج شده

• هنگام باز کردن درب، واشر خاصیت ارتجاعی ندارد

• اطراف درب سوپاپ مرتباً روغنی می‌شود

آیا هنگام باز کردن درب سوپاپ بهتر است واشر تعویض شود؟

اگر واشر قدیمی، خشک یا دارای سابقه طولانی کارکرد باشد، تعویض آن هنگام باز شدن درب معمولاً تصمیم منطقی‌تری است.

واشر قدیمی بعد از مدت طولانی فرم سطح تماس را گرفته و ممکن است پس از باز و بسته شدن مجدد آب‌بندی قبلی را حفظ نکند.

شست‌وشوی سطح قبل از نصب

سطح تماس باید بدون روغن تجمع‌یافته و آلودگی باشد.

اما هنگام تمیزکاری نباید با ابزار تیز به سطح آسیب زده شود.

خراش عمیق روی محل تماس می‌تواند خودش تبدیل به مسیر نشتی شود.

واشر اصلی و فرم صحیح شیار

یکی از مهم‌ترین مزایای واشر با فرم دقیق این است که بدون کشیدن یا زور دادن داخل شیار قرار می‌گیرد.

اگر هنگام نصب مجبور باشید واشر را بیش از حد بکشید یا بخشی از آن جمع شود، قبل از بستن درب باید سازگاری قطعه دوباره بررسی شود.

واشر نباید کشیده نصب شود

لاستیک ممکن است در لحظه نصب کش بیاید، اما بعد از مدتی تمایل دارد به طول اولیه برگردد.

اگر واشر به اجبار کشیده شده باشد، ممکن است گوشه‌ها از شیار خارج شوند.

بنابراین قطعه صحیح باید بدون کشش غیرعادی در محل بنشیند.

فرم گوشه‌ها مهم است

در این واشر گوشه‌های فرم‌دار بخشی از طراحی آب‌بندی هستند.

هنگام قرار دادن قطعه باید مطمئن شد هر چهار بخش منحنی دقیقاً داخل شیار قرار گرفته‌اند.

بخش‌های گوشه معمولاً از نقاط حساس برای بیرون‌زدگی واشر هنگام نصب هستند.

واشر درب سوپاپ یا قالپاق سوپاپ؟

هر دو عبارت به همین قطعه اشاره دارند.

بسیاری از مکانیک‌ها از عبارت «واشر قالپاق» استفاده می‌کنند و در فروشگاه‌های قطعات عبارت «واشر درب سوپاپ» رایج‌تر است.

بنابراین اگر تعمیرکار گفته واشر قالپاق سوپاپ 206 تیپ 2 تهیه کنید، منظور همین گروه قطعه است.

آیا این قطعه سنسور یا قطعه برقی دارد؟

خیر.

این محصول فقط یک واشر مکانیکی آب‌بندی است و هیچ سوکت، سنسور یا قطعه الکتریکی ندارد.

داخل بسته نیز یک عدد واشر قرار دارد.

علت بوی روغن بعد از تعویض

اگر قبل از تعویض، مقدار زیادی روغن روی بدنه موتور ریخته باشد ممکن است حتی بعد از رفع نشتی مدتی بوی روغن احساس شود.

باقی‌مانده روغن روی سطح داغ باید پاک شود و سپس بررسی شود که نشتی تازه ایجاد نمی‌شود.

اگر واشر نو هم نشتی داشت چه کنیم؟

ابتدا موتور و محل اتصال را تمیز کنید.

بعد از چند دقیقه کارکرد موتور مسیر روغن را بررسی کنید.

اگر نشتی از همان لبه ظاهر شد، موارد زیر باید کنترل شوند:

• قرارگیری واشر

• سفتی پیچ‌ها

• سلامت درب سوپاپ

• صاف بودن سطح

• تطبیق خود واشر

آیا واشر خراب روی عملکرد موتور اثر دارد؟

وظیفه اصلی این واشر آب‌بندی روغن است.

در اکثر موارد خرابی آن بیشتر به صورت روغن‌ریزی دیده می‌شود.

با این حال اگر نشتی یا خرابی در مجموعه درب سوپاپ با ایراد در سیستم تهویه کارتل همراه باشد، ممکن است مسائل دیگری نیز در عملکرد موتور مشاهده شود که باید جداگانه عیب‌یابی شوند.

راهنمای نهایی انتخاب

اگر خودروی شما پژو 206 تیپ 2 با موتور TU3 است و شکل واشر قبلی با تصاویر همین محصول مطابقت دارد، این قطعه همان گروه واشر درب سوپاپ موردنظر شماست.

در زمان خرید بیش از همه روی این سه مورد تمرکز کنید:

تیپ خودرو، موتور TU3 و فرم فیزیکی واشر.

شماره درج‌شده روی بسته نیز برای تطبیق کمکی قابل استفاده است، اما بهتر است تنها معیار خرید نباشد.

پرسش‌های متداول

این محصول برای کدام ماشین است؟

برای پژو 206 تیپ 2 با موتور TU3.

اسم دیگر این قطعه چیست؟

واشر قالپاق سوپاپ، واشر کاور سوپاپ و واشر در سوپاپ.

آیا برای 206 تیپ 5 هم استفاده می‌شود؟

خیر، فرم واشر موتور TU5 متفاوت است.

محصول چند عددی است؟

داخل بسته یک عدد واشر قرار دارد.

کشور سازنده چیست؟

روی بسته‌بندی محصول عبارت France درج شده است.

شماره روی بسته چیست؟

شماره 0249.C6 روی بسته‌بندی تصاویر دیده می‌شود.

مهم‌ترین علامت خرابی این واشر چیست؟

نشتی روغن از لبه درب سوپاپ و چرب شدن قسمت بالایی موتور.

آیا روغن‌ریزی از بالای موتور همیشه از این واشر است؟

خیر. باید محل شروع نشتی بررسی شود.

آیا موقع نصب باید کل واشر را چسب زد؟

خیر. استفاده بی‌رویه از چسب روش صحیح نصب این نوع واشر نیست.

قبل از خرید چه چیزی تطبیق داده شود؟

پژو 206 تیپ 2، موتور TU3 و شکل واشر قبلی با تصاویر محصول.
