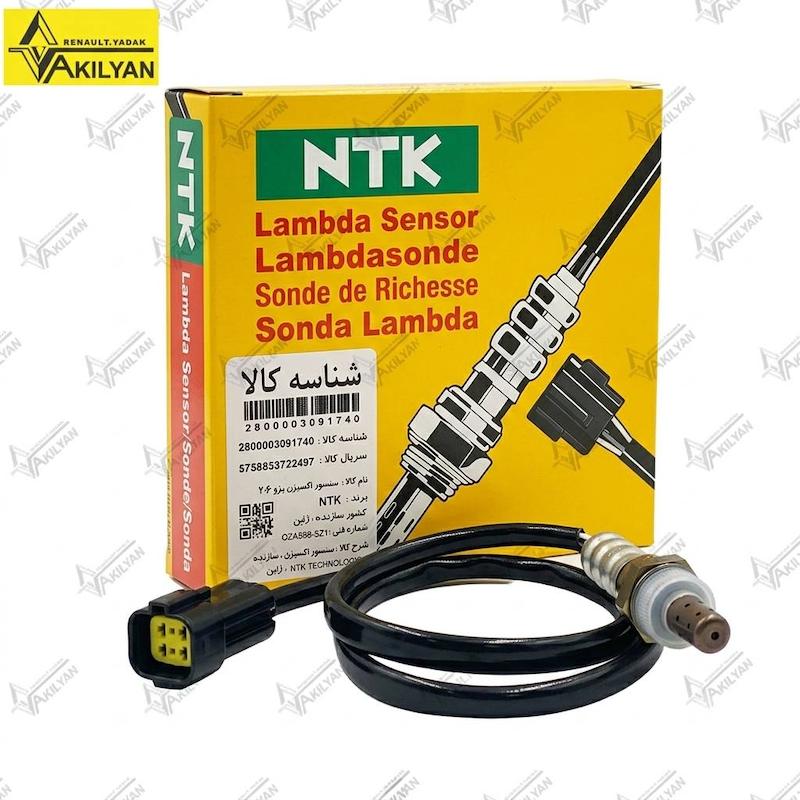

سنسور اکسیژن زیمنس سیم کوتاه NTK با شماره فنی OZA588-ESZ1/01 و کد OZA588-ESZ1 یکی از قطعات مهم سیستم مدیریت موتور خودروهای مجهز به ECU زیمنس است. این سنسور میزان اکسیژن باقی‌مانده در گازهای خروجی موتور را اندازه‌گیری می‌کند و اطلاعات لازم را برای اصلاح میزان پاشش سوخت به ECU می‌فرستد.

این محصول با Stock No 93510 و کد تکمیلی 6H05 شناخته می‌شود. در بعضی کاتالوگ‌ها و منابع بازار، شکل کوتاه‌تر شماره فنی آن به‌صورت OZA588-SZ1 نیز نوشته می‌شود؛ بنابراین هنگام تطبیق قطعه، باید شماره فنی، شکل سوکت، طول سیم و مشخصات سنسور قبلی هم‌زمان بررسی شوند.

شماره‌های شناسایی محصول

کاربرد سنسور اکسیژن در سیستم زیمنس

ECU برای تنظیم دقیق پاشش سوخت به اطلاعات چند سنسور مختلف نیاز دارد. سنسور اکسیژن یکی از مهم‌ترین منابع اطلاعاتی ECU پس از گرم‌شدن موتور است.

این سنسور با بررسی مقدار اکسیژن موجود در دود خروجی مشخص می‌کند که ترکیب هوا و سوخت در موتور غنی یا رقیق است. ECU نیز بر اساس سیگنال دریافتی، زمان پاشش انژکتورها را اصلاح می‌کند.

عملکرد درست سنسور اکسیژن می‌تواند به موارد زیر کمک کند:

• تنظیم مناسب نسبت هوا و سوخت

• کنترل مصرف بنزین

• عملکرد منظم‌تر موتور

• کاهش خام‌سوزی

• کنترل آلایندگی خروجی

• عملکرد صحیح سیستم انژکتوری

• جلوگیری از ثبت خطاهای مرتبط با سنسور اکسیژن

منظور از سنسور اکسیژن سیم کوتاه چیست؟

در بازار لوازم یدکی، سنسورهای اکسیژن زیمنس معمولاً با عناوینی مانند سیم کوتاه و سیم بلند شناخته می‌شوند. این نام‌گذاری به طول کابل بین بدنه سنسور و سوکت اتصال مربوط است.

سنسور سیم کوتاه باید در خودرویی نصب شود که مسیر سیم‌کشی و محل قرارگیری سوکت آن با همین مدل طراحی شده باشد. بلند یا کوتاه بودن سیم تنها تفاوت ظاهری نیست؛ زیرا نوع سوکت، ترتیب پایه‌ها و شماره فنی نیز باید تطبیق داشته باشند.

در منابع تطبیقی، کد OZA588-SZ1 برای برخی خودروهای ایران‌خودرو مجهز به سیستم زیمنس، از جمله پژو ۲۰۶ TU5 و رانا زیمنس، ذکر شده است. بااین‌حال انتخاب نهایی باید با شماره فنی و سوکت قطعه قبلی انجام شود. (gzsujun.en.made-in-china.com)

سازگاری سنسور اکسیژن OZA588-ESZ1

سازگاری سنسور اکسیژن فقط با نام خودرو مشخص نمی‌شود. ممکن است یک مدل خودرو در سال‌های مختلف با ECU، دسته‌سیم و سنسورهای متفاوت تولید شده باشد.

برای بررسی سازگاری این محصول باید موارد زیر کنترل شوند:

برخی منابع تجاری کد OZA588-SZ1 را برای پژو ۲۰۶ با سیستم زیمنس و برخی منابع دیگر برای پژو ۴۰۵ فهرست کرده‌اند؛ اما صرف مشاهده نام خودرو در یک فهرست برای تأیید نصب کافی نیست. (gzsujun.en.made-in-china.com)

چرا شماره فنی از ظاهر قطعه مهم‌تر است؟

بسیاری از سنسورهای اکسیژن از نظر بدنه فلزی و تعداد سیم‌ها شباهت زیادی دارند. حتی ممکن است رنگ سیم یا ظاهر سوکت دو مدل نزدیک به هم باشد، اما مشخصات الکتریکی یا ترتیب اتصال پایه‌ها متفاوت باشد.

به همین دلیل خرید سنسور فقط با عنوان‌هایی مانند «زیمنس»، «چهارسیم» یا «سیم کوتاه» ممکن است باعث انتخاب اشتباه شود.

بهترین روش انتخاب:

1. شماره فنی روی سنسور قبلی را بررسی کنید.

2. شکل سوکت را با تصویر محصول تطبیق دهید.

3. طول سیم را مقایسه کنید.

4. نوع ECU خودرو را مشخص کنید.

5. در صورت پاک‌شدن نوشته‌های سنسور، از تعمیرکار یا فروشنده متخصص کمک بگیرید.

تفاوت OZA588-ESZ1 و OZA588-SZ1

در بازار ممکن است شماره این سنسور با دو نگارش مشاهده شود:

• OZA588-ESZ1

• OZA588-SZ1

گاهی حرف اضافه‌شده در کد، بخشی از شیوه نام‌گذاری واردکننده یا نسخه درج‌شده روی بسته‌بندی است. برای جلوگیری از اشتباه، نباید فقط بر اساس یک بخش از شماره تصمیم گرفت.

کدهای Stock No 93510 و 6H05، نوع سوکت و طول سیم نیز باید در کنار شماره اصلی بررسی شوند.

برند NTK و اهمیت انتخاب سنسور اصلی

NTK نام تجاری شناخته‌شده در حوزه سنسورهای مدیریت موتور و سنسورهای اکسیژن است. سنسور اکسیژن باید سیگنال خود را در محدوده زمانی و ولتاژی مناسب به ECU ارسال کند؛ به همین دلیل کیفیت ساخت، دوام گرمکن، آب‌بندی بدنه و اتصال صحیح سوکت اهمیت زیادی دارند.

در نمونه‌های غیراستاندارد، ممکن است مشکلاتی مانند موارد زیر دیده شود:

• واکنش کند سنسور

• ثبت مجدد خطا پس از مدت کوتاه

• مصرف سوخت نامنظم

• خرابی زودهنگام گرمکن

• اتصال نامناسب سوکت

• آسیب‌دیدن سیم در برابر حرارت

هنگام خرید سنسور اکسیژن NTK، شماره‌های روی جعبه و بدنه سنسور، کیفیت چاپ، شکل سوکت و کد محصول باید با یکدیگر تطبیق داده شوند.

علائم احتمالی خرابی سنسور اکسیژن

خرابی سنسور اکسیژن ممکن است با یک یا چند نشانه همراه باشد:

• روشن‌شدن چراغ چک موتور

• افزایش مصرف سوخت

• کاهش شتاب خودرو

• تأخیر در گاز خوردن

• بد کار کردن موتور پس از گرم‌شدن

• نوسان دور موتور

• خام‌سوزی

• بوی نامناسب دود اگزوز

• افزایش آلایندگی

• ثبت خطای سنسور یا گرمکن در دیاگ

• تغییر نامناسب پارامتر اصلاح سوخت

این علائم به‌تنهایی خرابی قطعی سنسور را ثابت نمی‌کنند. نشتی اگزوز، خرابی شمع یا کوئل، ایراد انژکتورها، فشار نامناسب سوخت، اتصال بدنه ضعیف و قطعی سیم‌کشی نیز می‌توانند نشانه‌های مشابه ایجاد کنند.

خطاهای مرتبط با سنسور اکسیژن

در صورت خرابی سنسور، مدار گرمکن یا سیم‌کشی، ECU ممکن است خطای مربوط به موارد زیر را ثبت کند:

• سیگنال ضعیف سنسور اکسیژن

• ثابت‌ماندن ولتاژ سنسور

• کند بودن واکنش سنسور

• قطعی مدار گرمکن

• اتصال کوتاه مدار گرمکن

• خارج‌شدن اصلاح سوخت از محدوده

• قطع ارتباط سنسور با ECU

کد دقیق خطا باید با دستگاه دیاگ سازگار با ECU زیمنس خوانده شود. تعویض قطعه فقط بر اساس روشن‌شدن چراغ چک توصیه نمی‌شود.

روش بررسی سنسور اکسیژن با دیاگ

تعمیرکار می‌تواند با مشاهده پارامترهای زنده ECU، رفتار سنسور را بررسی کند. پس از رسیدن موتور به دمای کاری، سیگنال سنسور باید متناسب با تغییر ترکیب هوا و سوخت واکنش نشان دهد.

در فرایند عیب‌یابی معمولاً موارد زیر بررسی می‌شوند:

• ولتاژ یا سیگنال سنسور

• سرعت تغییر سیگنال

• وضعیت گرمکن

• اصلاح کوتاه‌مدت سوخت

• اصلاح بلندمدت سوخت

• دمای آب موتور

• فشار منیفولد

• وضعیت دریچه گاز

• خطاهای ذخیره‌شده در ECU

کند بودن تغییرات سنسور می‌تواند نشانه فرسودگی باشد، اما نشتی هوا یا ایراد سوخت‌رسانی نیز ممکن است پارامترهای مشابه ایجاد کند.

تست سیم‌کشی و سوکت

پیش از تعویض سنسور، بهتر است سیم‌کشی و سوکت کنترل شوند. سیم سنسور در نزدیکی بخش‌های داغ موتور و اگزوز قرار دارد و ممکن است بر اثر حرارت، کشیدگی یا تماس با قطعات دیگر آسیب ببیند.

موارد قابل بررسی:

• شکستگی یا خشکی روکش سیم

• ذوب‌شدن عایق

• شل بودن پایه‌های سوکت

• سولفاته‌شدن اتصالات

• قطعی سیم گرمکن

• اتصال بدنه نامناسب

• تماس کابل با منیفولد یا لوله اگزوز

در صورت خرابی سوکت یا سیم‌کشی، نصب سنسور جدید به‌تنهایی مشکل را برطرف نخواهد کرد.

تأثیر سنسور اکسیژن بر مصرف سوخت

ECU با استفاده از سیگنال سنسور اکسیژن، میزان پاشش سوخت را اصلاح می‌کند. اگر اطلاعات سنسور نادرست یا ثابت باشد، ECU ممکن است نتواند ترکیب هوا و سوخت را دقیق تنظیم کند.

در چنین شرایطی احتمال دارد مصرف سوخت افزایش پیدا کند. البته مصرف بالای بنزین دلایل متعددی دارد و باید سنسور دمای آب، فشار سوخت، انژکتورها، شمع‌ها، کوئل و وضعیت مکانیکی موتور نیز بررسی شوند.

تأثیر سنسور اکسیژن بر شتاب خودرو

ارسال اطلاعات نادرست درباره غنی یا رقیق بودن مخلوط می‌تواند روی اصلاح سوخت اثر بگذارد. این وضعیت ممکن است باعث کاهش کشش موتور، تأخیر در شتاب‌گیری یا عملکرد نامنظم در بعضی دورهای موتور شود.

بااین‌حال افت شتاب نباید مستقیماً به سنسور اکسیژن نسبت داده شود. عیب‌یابی کامل سیستم جرقه، سوخت‌رسانی، دریچه گاز و فشار موتور ضروری است.

نقش گرمکن سنسور اکسیژن

سنسور اکسیژن برای عملکرد صحیح باید به دمای مشخصی برسد. مدار گرمکن کمک می‌کند سنسور پس از روشن‌شدن موتور سریع‌تر وارد محدوده کاری شود.

خرابی گرمکن ممکن است باعث شود:

• چراغ چک روشن شود.

• سنسور دیرتر فعال شود.

• ECU در زمان بیشتری با تنظیمات اولیه کار کند.

• خطای مدار گرمکن ثبت شود.

• مصرف سوخت در شروع حرکت افزایش پیدا کند.

در هنگام تست باید مقاومت گرمکن، ولتاژ تغذیه و سلامت سیم‌های مربوط به آن بررسی شوند.

زمان مناسب تعویض سنسور اکسیژن

برای همه خودروها نمی‌توان یک عدد ثابت به‌عنوان عمر دقیق سنسور اعلام کرد. عمر قطعه به کیفیت سوخت، وضعیت موتور، سلامت سیستم جرقه، دمای کارکرد، نشتی روغن و کیفیت خود سنسور وابسته است.

تعویض سنسور زمانی منطقی است که:

• خطای مرتبط پس از بررسی سیم‌کشی همچنان وجود داشته باشد.

• سیگنال سنسور با دیاگ غیرطبیعی باشد.

• مدار گرمکن معیوب تشخیص داده شود.

• سنسور از نظر فیزیکی آسیب دیده باشد.

• شماره فنی قطعه جدید با خودرو تطبیق داده شده باشد.

تفاوت سنسور سیم کوتاه و سیم بلند

نباید سیم سنسور بلند را جمع کرد یا سیم مدل کوتاه را با اتصال غیراستاندارد افزایش داد. دست‌کاری کابل می‌تواند روی دوام اتصال و مقاومت در برابر حرارت اثر منفی بگذارد.

تفاوت سنسور زیمنس با ساژم و سایر ECUها

خودروهایی با ظاهر و موتور مشابه ممکن است با ECUهای متفاوت عرضه شده باشند. سنسور اکسیژن مناسب سیستم زیمنس لزوماً برای خودرو مجهز به ساژم، بوش یا ECUهای دیگر مناسب نیست.

تفاوت‌ها ممکن است شامل موارد زیر باشند:

• شکل سوکت

• ترتیب سیم‌ها

• طول کابل

• مشخصات گرمکن

• محل نصب

• کد فنی

• نحوه پردازش سیگنال توسط ECU

برای انتخاب صحیح، نام ECU باید در کنار شماره فنی قطعه بررسی شود.

راهنمای خرید سنسور اکسیژن زیمنس سیم کوتاه NTK

پیش از ثبت سفارش این محصول، موارد زیر را بررسی کنید:

• ECU خودرو از نوع زیمنس باشد.

• سنسور قبلی از نوع سیم کوتاه باشد.

• شماره فنی OZA588-ESZ1 یا کد متناظر روی قطعه دیده شود.

• Stock No محصول با اطلاعات بسته‌بندی تطبیق داشته باشد.

• شکل سوکت با سوکت خودرو یکسان باشد.

• تعداد و رنگ سیم‌ها با قطعه قبلی مقایسه شوند.

• محل خار و قفل سوکت یکسان باشد.

در صورت نبودن شماره روی سنسور قبلی، ارسال تصویر واضح از سوکت، سیم و بدنه سنسور به فروشنده می‌تواند احتمال انتخاب اشتباه را کاهش دهد.

نکات نصب سنسور اکسیژن

نصب سنسور بهتر است توسط تعمیرکار انجام شود. رعایت نکات زیر هنگام نصب اهمیت دارد:

• موتور و اگزوز پیش از بازکردن سنسور خنک باشند.

• سوکت بدون کشیدن سیم جدا شود.

• از پیچاندن کابل همراه با بدنه سنسور جلوگیری شود.

• رزوه محل نصب تمیز باشد.

• سنسور با گشتاور مناسب بسته شود.

• کابل در مسیر فابریک قرار بگیرد.

• سیم با بخش داغ اگزوز تماس نداشته باشد.

• سوکت تا انتها قفل شود.

• پس از نصب، خطاهای ECU بررسی شوند.

آیا باید بعد از تعویض سنسور ECU ریست شود؟

در بسیاری از خودروها ECU پس از نصب سنسور سالم به‌مرور پارامترهای اصلاح سوخت را تنظیم می‌کند. بااین‌حال بهتر است خطاهای قبلی با دستگاه دیاگ بررسی و در صورت نیاز پاک شوند.

پس از تعویض، مشاهده پارامتر زنده سنسور کمک می‌کند از عملکرد صحیح قطعه و سیم‌کشی مطمئن شوید.

آیا سنسور اکسیژن قابل شست‌وشو یا تعمیر است؟

تمیزکردن ظاهری سنسور معمولاً خرابی داخلی، کندشدن عنصر اندازه‌گیری یا خرابی گرمکن را برطرف نمی‌کند. استفاده از مواد شیمیایی نیز ممکن است به بخش حساس سنسور آسیب بزند.

اگر خرابی سنسور با تست و دیاگ تأیید شود، تعویض با نمونه مناسب و استاندارد راهکار مطمئن‌تری است.

آیا می‌توان سنسور یونیورسال نصب کرد؟

سنسورهای یونیورسال معمولاً بدون سوکت فابریک عرضه می‌شوند و برای نصب به اتصال سیم نیاز دارند. در خودروهایی که سنسور سوکت‌دار مخصوص دارند، استفاده از نمونه مستقیم و هماهنگ با دسته‌سیم معمولاً انتخاب مطمئن‌تری است.

اتصال اشتباه سیم‌ها می‌تواند باعث ثبت خطا، خرابی گرمکن یا عملکرد نادرست سنسور شود.

تشخیص سنسور اکسیژن NTK اصلی

برای بررسی اصالت کالا به مجموعه‌ای از نشانه‌ها توجه کنید:

• کیفیت چاپ جعبه

• خوانا بودن شماره فنی

• تطابق کد جعبه و بدنه سنسور

• کیفیت سوکت و پایه‌ها

• یکنواختی روکش سیم‌ها

• کیفیت پرس و اتصال کابل

• سلامت رزوه

• بسته‌بندی منظم

• خرید از فروشنده معتبر

تنها یک نشانه، مانند رنگ جعبه یا وجود یک برچسب، برای تأیید اصالت کافی نیست.

پرسش‌های متداول

این سنسور برای چه نوع ECU مناسب است؟

این محصول برای کاربردهای دارای سیستم مدیریت موتور زیمنس و سنسور سیم کوتاه عرضه می‌شود. شماره فنی و سوکت باید حتماً تطبیق داده شوند.

شماره فنی این سنسور چیست؟

شماره فنی اعلام‌شده محصول OZA588-ESZ1/01 و کد مدل آن OZA588-ESZ1 است. در برخی فهرست‌ها کد نزدیک OZA588-SZ1 نیز دیده می‌شود.

Stock No این سنسور چند است؟

Stock No اعلام‌شده برای این محصول 93510 و کد تکمیلی آن 6H05 است.

آیا این سنسور برای همه پژو ۲۰۶ها مناسب است؟

خیر. پژو ۲۰۶ با ECUها و سنسورهای مختلف تولید شده است. این مدل فقط باید روی خودرویی نصب شود که سیستم زیمنس، سیم کوتاه، سوکت و شماره فنی سازگار داشته باشد.

آیا سیم کوتاه و سیم بلند قابل جایگزینی هستند؟

خیر؛ مگر اینکه سازگاری کامل شماره فنی، سوکت، ترتیب سیم‌ها و مشخصات الکتریکی توسط متخصص تأیید شود.

آیا روشن‌شدن چراغ چک به معنی خرابی قطعی سنسور است؟

خیر. چراغ چک می‌تواند به دلایل مختلف روشن شود. خطا باید با دیاگ خوانده و سیم‌کشی، سوکت و شرایط موتور بررسی شوند.

آیا بعد از نصب باید خودرو دیاگ شود؟

بررسی خودرو با دیاگ پس از نصب توصیه می‌شود تا خطاها پاک شوند و عملکرد سنسور جدید کنترل شود.

جمع‌بندی

سنسور اکسیژن زیمنس سیم کوتاه NTK اصلی ژاپن با شماره فنی OZA588-ESZ1/01، کد OZA588-ESZ1، شماره Stock No 93510 و کد تکمیلی 6H05 برای خودروهای دارای سیستم زیمنس و سیم‌کشی سازگار عرضه می‌شود.

مهم‌ترین نکته هنگام خرید این محصول، تطبیق هم‌زمان شماره فنی، نوع ECU، شکل سوکت و طول سیم است. انتخاب سنسور صرفاً بر اساس نام خودرو یا ظاهر بدنه ممکن است باعث خرید مدل نامناسب شود.
