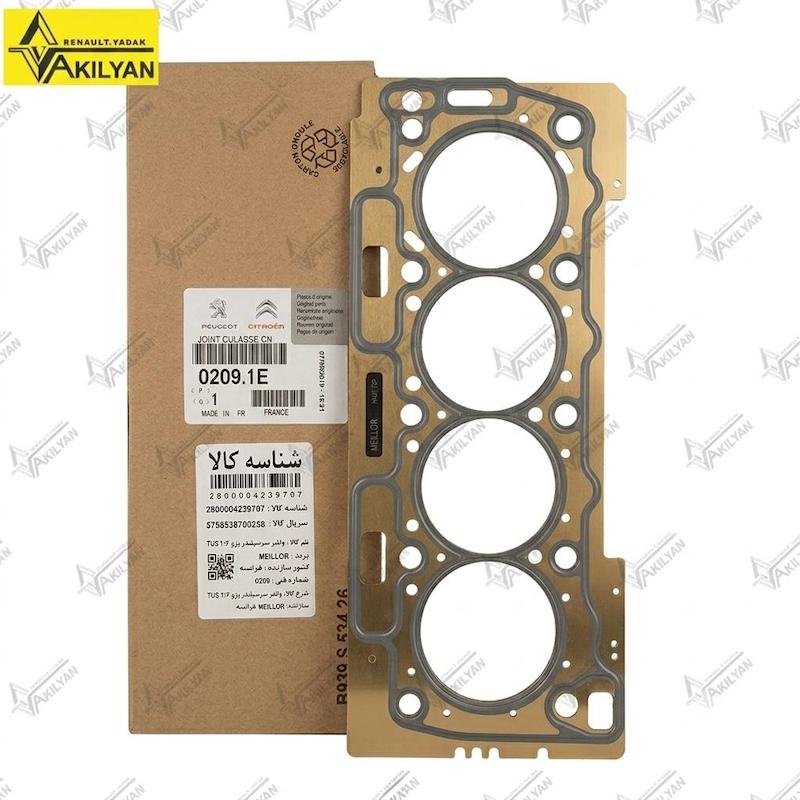

واشر سرسیلندر اصلی TU5 میلور فرانسه با شماره فنی 0209.1E یکی از قطعات مهم در تعمیر موتورهای خانواده TU5 است. این قطعه در محل اتصال بلوک موتور و سرسیلندر قرار می‌گیرد و وظیفه دارد محفظه‌های احتراق، کانال‌های گردش روغن و مسیرهای مایع خنک‌کننده را به‌صورت دقیق از یکدیگر آب‌بندی کند.

عملکرد صحیح واشر سرسیلندر برای حفظ کمپرس سیلندرها، جلوگیری از ترکیب آب و روغن و کنترل دمای موتور اهمیت زیادی دارد. کوچک‌ترین ضعف در آب‌بندی این بخش می‌تواند باعث افت عملکرد موتور، افزایش دما، کاهش سطح آب و روغن یا آسیب‌دیدگی اجزای داخلی موتور شود.

این محصول با برند Meillor، ساخت فرانسه و مناسب موتور TU5 و TU5JP4 شانزده سوپاپ عرضه می‌شود و برای خودروهایی مانند پژو ۲۰۶ تیپ ۵ و ۶، پژو ۲۰۷، رانا، رانا پلاس، پژو پارس TU5، پژو ۴۰۵ SLX و پژو ۲۰۶ صندوقدار TU5 کاربرد دارد.

خودروهای سازگار با واشر سرسیلندر TU5 میلور

ملاک اصلی انتخاب این واشر، نوع موتور خودرو است. پیش از سفارش باید اطمینان حاصل شود که موتور خودرو از خانواده TU5 بوده و شماره فنی و فرم واشر با قطعه موردنیاز موتور مطابقت دارد.

وظیفه واشر سرسیلندر چیست؟

سرسیلندر و بلوک موتور دو قطعه فلزی جداگانه هستند که هنگام مونتاژ موتور روی یکدیگر قرار می‌گیرند. در محل اتصال این دو قطعه، مسیرهای مختلفی وجود دارد که هرکدام باید کاملاً آب‌بندی شوند:

• محفظه احتراق و فضای بالای پیستون‌ها

• مسیر گردش روغن موتور

• کانال‌های گردش مایع خنک‌کننده

• فضای اطراف سیلندرها

واشر سرسیلندر این مسیرها را از یکدیگر جدا نگه می‌دارد و مانع خروج فشار حاصل از احتراق می‌شود. همچنین از ورود آب به روغن، ورود روغن به مدار خنک‌کننده و نشت گازهای احتراق به سیستم خنک‌کاری جلوگیری می‌کند.

اهمیت استفاده از واشر سرسیلندر مناسب برای موتور TU5

موتور TU5 به نصب دقیق سرسیلندر و آب‌بندی اصولی حساس است. استفاده از واشر نامتناسب، سطح نصب ناصاف یا رعایت نکردن دستور بستن پیچ‌ها می‌تواند باعث از بین رفتن آب‌بندی حتی با وجود استفاده از واشر نو شود.

واشر سرسیلندر مناسب باید:

• فرم دقیق کانال‌های آب و روغن موتور را داشته باشد.

• دهانه‌های سیلندر را به‌درستی پوشش دهد.

• در برابر فشار احتراق مقاومت مناسبی داشته باشد.

• تغییرات دمایی موتور را تحمل کند.

• پس از بستن سرسیلندر، آب‌بندی یکنواختی ایجاد کند.

• با مشخصات موتور TU5 و سرسیلندر آن هماهنگ باشد.

ویژگی‌های واشر سرسیلندر میلور فرانسه

واشر سرسیلندر میلور کد 0209.1E برای استفاده در موتورهای TU5 طراحی شده و از ساختار فلزی برخوردار است. شکل سوراخ‌ها، مسیرهای عبور سیالات و ابعاد آن متناسب با بلوک و سرسیلندر این موتور در نظر گرفته شده است.

از ویژگی‌های مهم این محصول می‌توان به موارد زیر اشاره کرد:

• برند Meillor

• ساخت فرانسه

• شماره فنی 0209.1E

• مناسب موتور TU5 و TU5JP4

• ساختار فلزی

• دارای علامت HAUT TOP برای تعیین جهت نصب

• مناسب خودروهای مختلف مجهز به موتور TU5

• طراحی‌شده برای آب‌بندی محفظه احتراق و مسیرهای آب و روغن

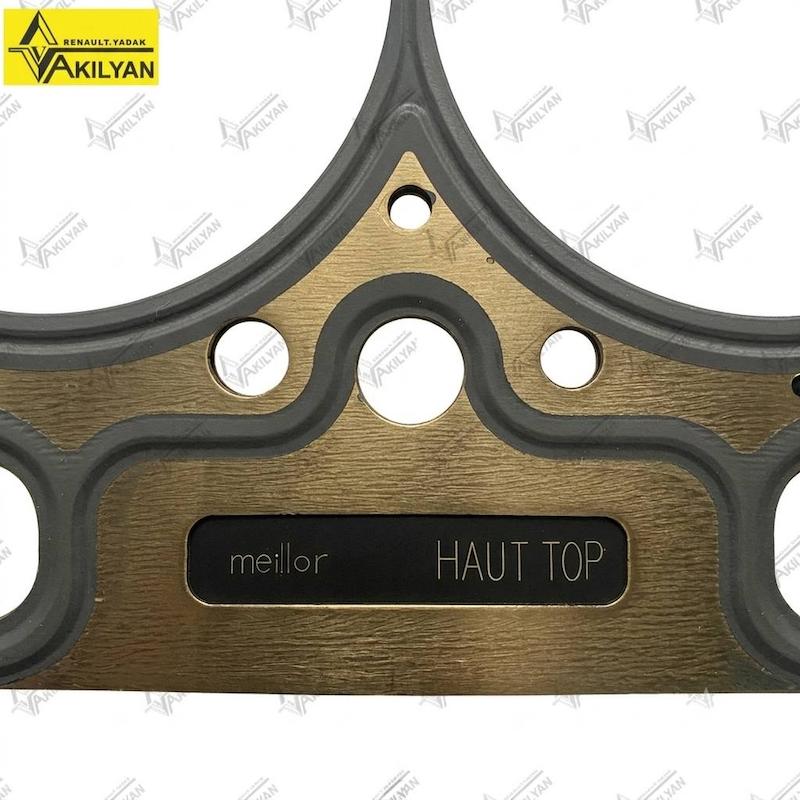

مفهوم عبارت HAUT TOP روی واشر

عبارت HAUT TOP روی واشر، جهت بالای قطعه را مشخص می‌کند. در زمان نصب، این قسمت باید طبق جهت تعیین‌شده رو به بالا و به سمت سرسیلندر قرار گیرد.

نصب وارونه واشر ممکن است باعث پوشانده شدن بخشی از مسیرهای آب یا روغن شود و گردش صحیح سیالات موتور را مختل کند. به همین دلیل جهت نصب باید پیش از قرار دادن سرسیلندر با دقت کنترل شود.

نوشته‌های روی واشر، فرم سوراخ‌ها و دستورالعمل فنی موتور باید هم‌زمان در نظر گرفته شوند و نصب توسط تعمیرکار آشنا به موتور TU5 انجام شود.

علائم احتمالی خرابی واشر سرسیلندر TU5

خرابی یا نشتی واشر سرسیلندر می‌تواند علائم مختلفی ایجاد کند. شدت و نوع نشانه‌ها به محل آسیب‌دیدگی واشر بستگی دارد.

کاهش مداوم آب رادیاتور

اگر سطح مایع خنک‌کننده بدون وجود نشتی قابل مشاهده کاهش پیدا کند، احتمال ورود آب به محفظه احتراق یا نشت داخلی در موتور وجود دارد.

افزایش دمای موتور

ضعف آب‌بندی، ورود گازهای احتراق به مدار خنک‌کننده یا کاهش سطح آب می‌تواند باعث بالا رفتن آمپر و داغ شدن موتور شود.

خروج دود سفید از اگزوز

ورود مایع خنک‌کننده به سیلندر ممکن است باعث خروج بخار یا دود سفید از اگزوز شود. مشاهده دود سفید به‌تنهایی برای تشخیص قطعی کافی نیست و باید شرایط موتور بررسی شود.

ترکیب شدن آب و روغن

در بعضی خرابی‌ها، آب و روغن موتور با یکدیگر مخلوط می‌شوند. این مشکل ممکن است به‌صورت تغییر رنگ روغن، تشکیل مواد کرم‌رنگ زیر درپوش روغن یا وجود روغن در مخزن انبساط دیده شود.

ایجاد فشار غیرعادی در مخزن انبساط

ورود گازهای احتراق به سیستم خنک‌کننده می‌تواند فشار مدار را افزایش دهد و باعث سفت شدن شیلنگ‌ها، حباب زدن مخزن یا خروج آب از منبع انبساط شود.

افت کمپرس و کاهش توان موتور

نشتی بین محفظه احتراق و بخش‌های اطراف می‌تواند باعث کاهش فشار سیلندر، بد کار کردن موتور، لرزش یا افت کشش خودرو شود.

روشن شدن چراغ هشدار یا بد کار کردن موتور

در صورت ایجاد احتراق ناقص، افت کمپرس یا ورود آب به سیلندر، ممکن است موتور نامنظم کار کند و چراغ چک نیز روشن شود.

وجود هرکدام از این علائم الزاماً به معنای خرابی واشر سرسیلندر نیست. سیستم خنک‌کننده، ترموستات، واترپمپ، رادیاتور، درپوش مخزن، سرسیلندر و وضعیت احتراق نیز باید بررسی شوند.

دلایل سوختن واشر سرسیلندر TU5

واشر سرسیلندر معمولاً بدون علت آسیب نمی‌بیند. در بسیاری از موارد، خرابی آن نتیجه یک ایراد دیگر در سیستم خنک‌کاری یا مونتاژ موتور است.

دلایل رایج عبارت‌اند از:

• داغ کردن یا جوش آوردن موتور

• کمبود مایع خنک‌کننده

• خرابی فن یا مدار فرمان فن

• عملکرد نامناسب ترموستات

• خرابی واترپمپ

• گرفتگی رادیاتور

• هوا داشتن سیستم خنک‌کننده

• تاب‌داشتن سرسیلندر

• نصب غیراصولی واشر

• رعایت نکردن گشتاور و ترتیب بستن پیچ‌ها

• استفاده مجدد از پیچ‌های نامناسب یا کشیده‌شده

• آماده‌سازی ناقص سطح بلوک و سرسیلندر

• استفاده از واشر نامتناسب با موتور

اگر علت اصلی خرابی برطرف نشود، ممکن است واشر جدید نیز پس از مدت کوتاهی دوباره آسیب ببیند.

بررسی سرسیلندر پیش از نصب واشر جدید

پیش از نصب واشر نو، تنها تمیز کردن سطح سرسیلندر کافی نیست. قطعات باید از نظر فنی بررسی شوند تا واشر بتواند آب‌بندی صحیحی ایجاد کند.

بررسی تاب سرسیلندر

گرمای بیش از حد ممکن است باعث تغییر شکل سرسیلندر شود. سطح قطعه باید با ابزار مناسب کنترل شود و در صورت نیاز، تعمیرات لازم با رعایت حدود مجاز انجام گیرد.

بررسی ترک‌خوردگی

در مواردی که موتور شدیداً داغ کرده است، سرسیلندر باید از نظر ترک داخلی یا خارجی بررسی شود. نصب واشر جدید روی سرسیلندر ترک‌خورده مشکل را حل نمی‌کند.

کنترل سطح بلوک موتور

سطح بلوک نیز باید از نظر خوردگی، زنگ‌زدگی، خراش، باقی‌ماندن واشر قبلی و تغییر شکل بررسی شود.

تمیز بودن سوراخ پیچ‌ها

وجود روغن، آب یا آلودگی در سوراخ پیچ سرسیلندر می‌تواند روی مقدار گشتاور واقعی اثر بگذارد و حتی هنگام بستن پیچ‌ها به قطعات آسیب بزند.

آیا باید همراه واشر، پیچ سرسیلندر نیز تعویض شود؟

در بسیاری از موتورهای امروزی، پیچ‌های سرسیلندر تحت کشش مشخص بسته می‌شوند. استفاده مجدد از پیچ کشیده‌شده یا آسیب‌دیده ممکن است نیروی فشاری یکنواختی روی سرسیلندر ایجاد نکند.

تعمیرکار باید پیچ‌ها را از نظر موارد زیر بررسی کند:

• طول و میزان کشیدگی

• سلامت رزوه

• زنگ‌زدگی یا خوردگی

• آسیب سر پیچ

• سابقه استفاده قبلی

• دستورالعمل فنی موتور

در صورت توصیه سازنده یا مشاهده هرگونه ایراد، بهتر است از یک دست پیچ سرسیلندر مناسب و سالم استفاده شود.

اهمیت ترتیب و گشتاور بستن پیچ‌ها

پیچ‌های سرسیلندر نباید به‌صورت تصادفی یا با فشار یکسان و یک‌مرحله‌ای بسته شوند. ترتیب بستن و میزان سفت‌کردن هر مرحله باید مطابق دستورالعمل موتور TU5 انجام شود.

رعایت این موضوع باعث می‌شود فشار به‌طور یکنواخت روی سطح واشر توزیع شود. بستن نادرست ممکن است باعث موارد زیر شود:

• تغییر شکل سرسیلندر

• آب‌بندی ناقص واشر

• نشتی آب یا روغن

• افت کمپرس

• خرابی زودهنگام واشر

• آسیب‌دیدگی رزوه‌ها یا پیچ‌ها

آیا برای نصب واشر سرسیلندر باید از چسب استفاده شود؟

در حالت معمول، واشر سرسیلندر فلزی باید روی سطوح کاملاً تمیز، خشک و آماده نصب شود. استفاده خودسرانه از چسب یا مواد آب‌بندی می‌تواند ضخامت و فشار تماس را تغییر دهد یا مسیرهای باریک آب و روغن را مسدود کند.

ملاک اصلی، دستورالعمل فنی سازنده واشر و موتور است. بنابراین نباید بدون توصیه فنی مشخص، چسب یا خمیر آب‌بندی روی سطح واشر استفاده شود.

نکات مهم هنگام نصب

• موتور باید کاملاً خنک باشد.

• واشر قدیمی باید بدون آسیب زدن به سطح بلوک برداشته شود.

• سطح بلوک و سرسیلندر باید تمیز و عاری از روغن و رسوب باشد.

• تاب و ترک سرسیلندر بررسی شود.

• جهت HAUT TOP رعایت شود.

• واشر بدون خم‌شدگی و ضربه روی محل نصب قرار گیرد.

• پیچ‌ها از نظر سلامت و کشیدگی کنترل شوند.

• ترتیب و گشتاور بستن پیچ‌ها مطابق دستور فنی انجام شود.

• پس از مونتاژ، سیستم خنک‌کننده به‌درستی هواگیری شود.

• علت اولیه داغ کردن یا خرابی واشر قبلی پیش از تحویل خودرو برطرف شود.

اهمیت هواگیری سیستم خنک‌کننده پس از تعمیر

باقی ماندن هوا در مدار خنک‌کننده می‌تواند گردش مایع را مختل کند و باعث ایجاد نقاط داغ در موتور شود. پس از تعمیر سرسیلندر باید مدار خنک‌کننده با روش مناسب هواگیری شود.

در این مرحله لازم است موارد زیر بررسی شوند:

• سطح صحیح مایع خنک‌کننده

• عملکرد فن‌ها

• باز شدن ترموستات

• گردش مناسب مایع

• نبود نشتی در اتصالات

• سلامت درپوش مخزن انبساط

• ثابت ماندن دمای موتور در شرایط مختلف

آیا تعویض واشر به‌تنهایی کافی است؟

خیر. اگر موتور به دلیل نقص سیستم خنک‌کاری داغ کرده باشد، تعویض واشر بدون رفع علت اصلی نتیجه ماندگاری نخواهد داشت.

در زمان تعمیر بهتر است قطعات و بخش‌های زیر بررسی شوند:

نکات مهم هنگام خرید واشر سرسیلندر TU5

پیش از سفارش محصول به موارد زیر توجه کنید:

1. موتور خودرو باید از خانواده TU5 یا TU5JP4 سازگار باشد.

2. شماره فنی 0209.1E با قطعه موردنیاز موتور تطبیق داده شود.

3. فرم کانال‌ها و دهانه‌های واشر با نمونه قبلی مقایسه شود.

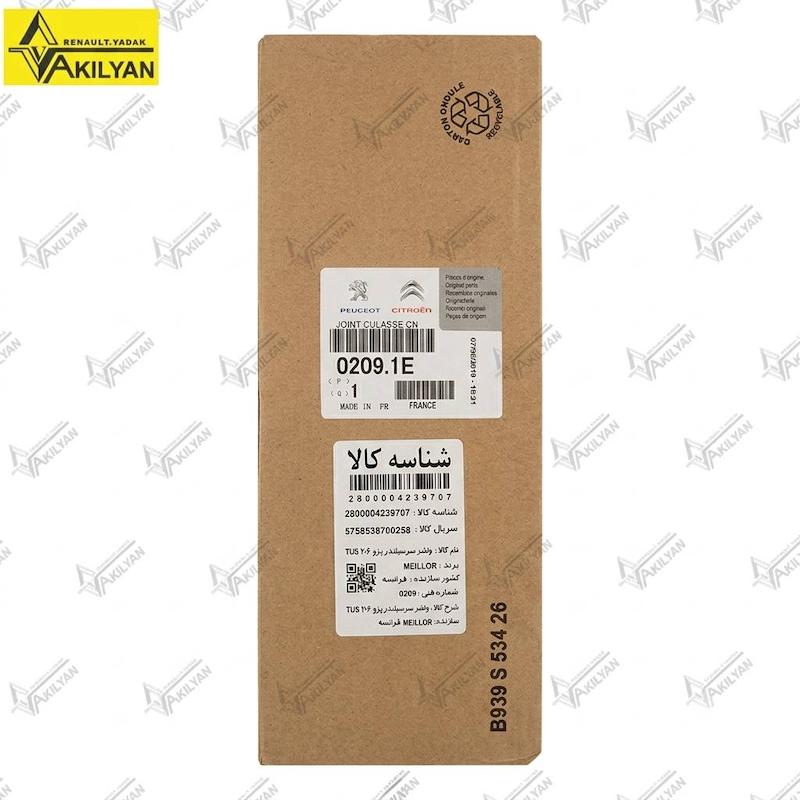

4. بسته‌بندی، برند و مشخصات حک‌شده روی محصول بررسی شود.

5. وضعیت سرسیلندر و بلوک پیش از نصب کنترل شود.

6. نصب به تعمیرکار متخصص موتور TU5 سپرده شود.

تفاوت واشر سرسیلندر اصلی و نمونه‌های نامطمئن

واشر سرسیلندر قطعه‌ای است که هزینه نصب آن معمولاً بسیار بیشتر از قیمت خود قطعه است. استفاده از نمونه نامتناسب یا کم‌کیفیت می‌تواند باعث باز شدن دوباره موتور و تکرار هزینه تعمیر شود.

در انتخاب این قطعه، موارد زیر اهمیت دارند:

• تطابق دقیق ابعادی

• کیفیت ساخت و برش کانال‌ها

• مقاومت مناسب در برابر دما و فشار

• ساختار فلزی استاندارد

• آب‌بندی یکنواخت اطراف سیلندرها

• تطابق با شماره فنی موتور

• بسته‌بندی و مشخصات قابل بررسی

پرسش‌های متداول

این واشر برای چه موتورهایی مناسب است؟

این محصول برای موتورهای خانواده TU5 و TU5JP4 شانزده سوپاپ با مشخصات سازگار با شماره فنی 0209.1E مناسب است.

آیا به پژو ۲۰۶ تیپ ۵ می‌خورد؟

بله، برای پژو ۲۰۶ تیپ ۵ مجهز به موتور TU5 مناسب است.

آیا این واشر برای پژو ۲۰۷ مناسب است؟

برای مدل‌های پژو ۲۰۷ مجهز به موتور TU5 و سرسیلندر سازگار با این شماره فنی قابل استفاده است.

آیا به رانا و رانا پلاس می‌خورد؟

برای رانا و نسخه‌های رانا پلاس مجهز به موتور TU5 سازگار است. پیش از نصب، شماره فنی و فرم واشر باید کنترل شود.

آیا برای پژو پارس TU5 و ۴۰۵ SLX مناسب است؟

بله، برای نسخه‌های مجهز به موتور TU5 قابل استفاده است.

آیا جهت نصب واشر اهمیت دارد؟

بله. عبارت HAUT TOP جهت بالای واشر را نشان می‌دهد و باید مطابق دستور نصب قرار گیرد.

آیا برای نصب باید از چسب استفاده شود؟

در حالت معمول، استفاده از چسب روی واشر فلزی بدون دستور فنی توصیه نمی‌شود. سطح نصب باید تمیز، خشک و آماده باشد.

آیا بعد از سوختن واشر باید سرسیلندر تراش بخورد؟

این موضوع به میزان تاب و وضعیت سطح سرسیلندر بستگی دارد. ابتدا باید قطعه اندازه‌گیری و بررسی شود و فقط در صورت نیاز، عملیات اصلاح سطح در محدوده مجاز انجام گیرد.

آیا می‌توان پیچ‌های قبلی را دوباره استفاده کرد؟

استفاده مجدد به نوع پیچ، مقدار کشیدگی و دستورالعمل فنی موتور بستگی دارد. پیچ‌های آسیب‌دیده یا خارج از محدوده مجاز باید تعویض شوند.

چرا واشر سرسیلندر جدید دوباره می‌سوزد؟

رفع نشدن علت داغ کردن موتور، تاب سرسیلندر، نصب اشتباه، گشتاور نامناسب پیچ‌ها، خرابی سیستم خنک‌کننده یا استفاده از قطعه نامتناسب می‌تواند باعث تکرار خرابی شود.

جمع‌بندی

واشر سرسیلندر اصلی TU5 میلور فرانسه کد 0209.1E برای آب‌بندی محل اتصال بلوک و سرسیلندر موتورهای TU5 طراحی شده است. این محصول برای خودروهایی مانند پژو ۲۰۶ تیپ ۵ و ۶، پژو ۲۰۷، رانا، رانا پلاس، پژو پارس TU5، پژو ۴۰۵ SLX و پژو ۲۰۶ صندوقدار TU5 کاربرد دارد.

کیفیت واشر تنها یکی از عوامل موفقیت تعمیر موتور است. بررسی تاب و ترک سرسیلندر، آماده‌سازی سطح بلوک، کنترل پیچ‌ها، رعایت ترتیب و گشتاور بستن و رفع علت داغ کردن موتور، همگی در دوام تعمیر نقش مستقیم دارند. نصب این قطعه باید با رعایت جهت HAUT TOP و دستورالعمل فنی موتور انجام شود.
