کوئل اصلی بوجیکرد فرانسه از نوع کوئل ردیفی یکپارچه است که مستقیماً روی شمع‌های موتور قرار می‌گیرد. در این ساختار، چهار بوت کوئل هم‌زمان روی چهار شمع نصب می‌شوند و برخلاف کوئل‌های دوبل قدیمی، برای انتقال ولتاژ به وایر شمع جداگانه نیازی نیست.

این محصول در بازار ایران بیشتر با عنوان کوئل رانایی شناخته می‌شود و برای رانا، پژو 206 و پژو 207 دارای مجموعه کوئل هم‌فرم عرضه می‌شود. به دلیل وجود چند نوع کوئل، سوکت و سیستم جرقه‌زنی در مدل‌های مختلف این خودروها، تطبیق ظاهری قطعه با نمونه نصب‌شده روی موتور پیش از خرید اهمیت زیادی دارد.

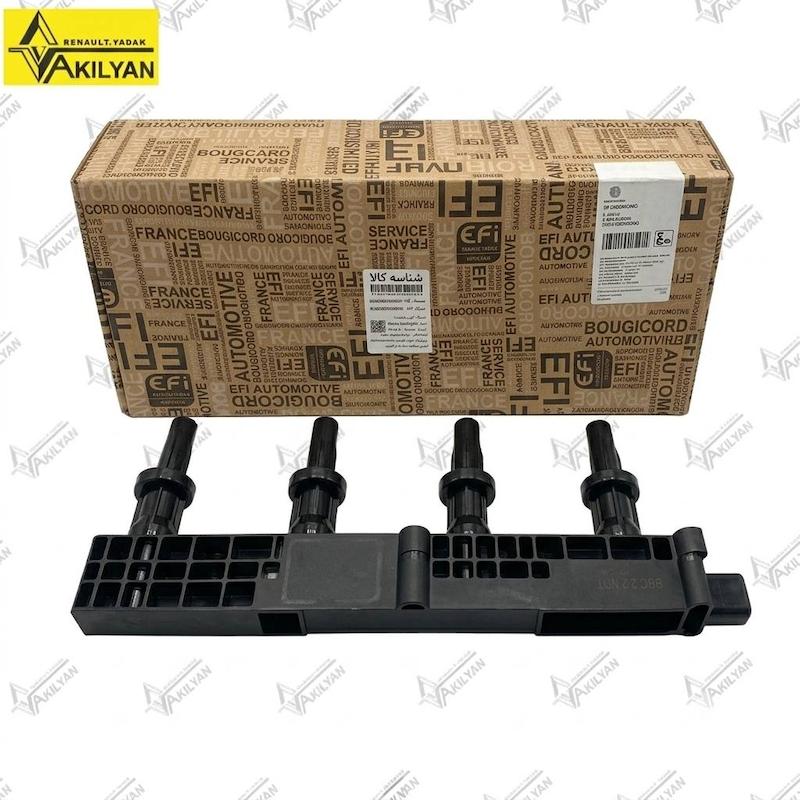

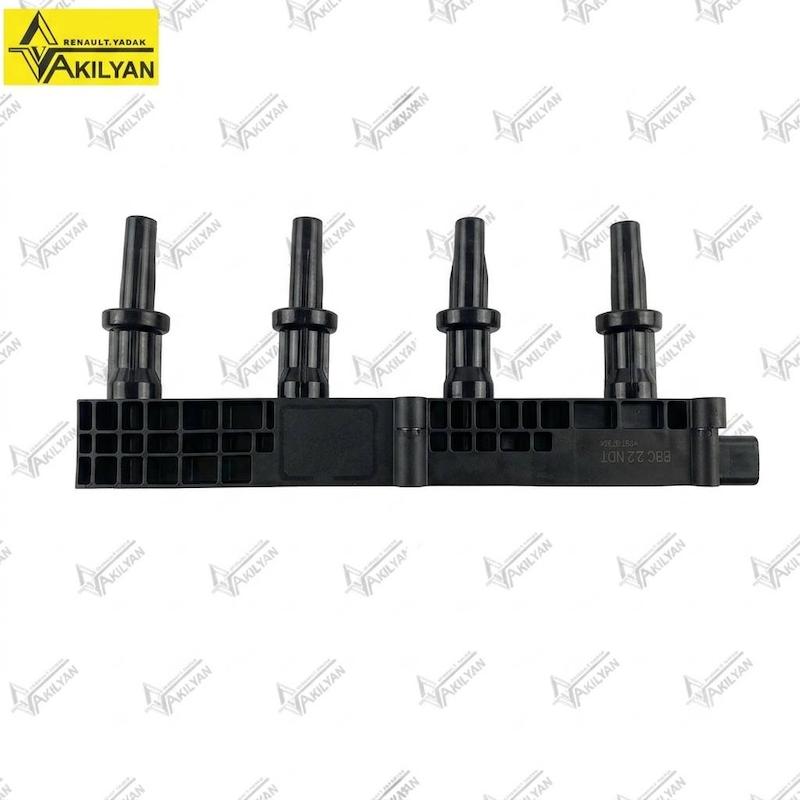

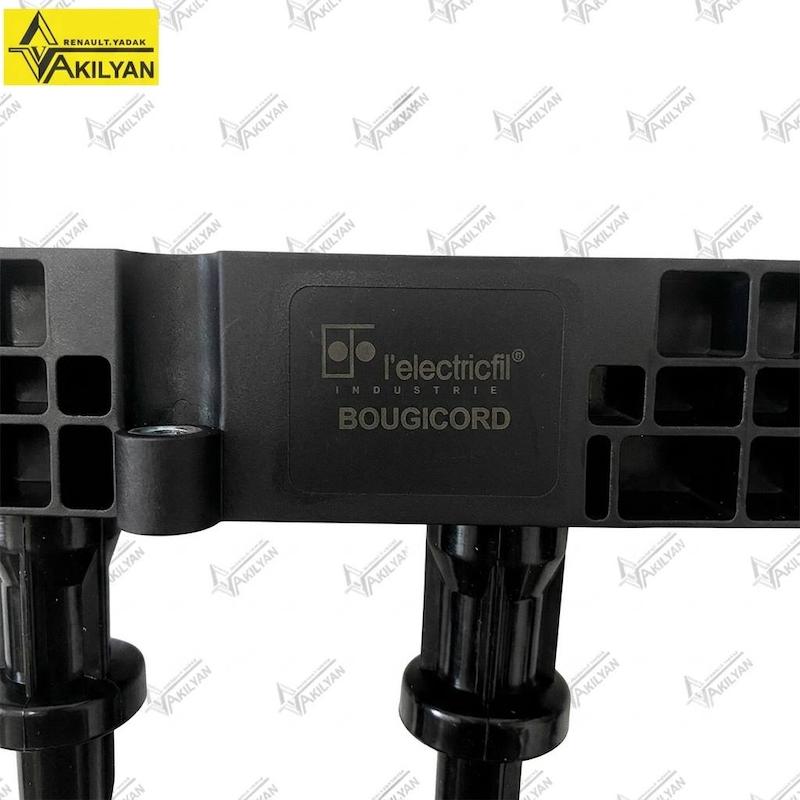

روی نمونه تصویری محصول، نام Bougicord و کد BBC 2.2 NDT حک شده است. فرم کشیده بدنه، چهار بوت مستقیم، سوکت جانبی و محل پیچ‌های نصب، از مشخصات مهمی هستند که باید هنگام تطبیق محصول بررسی شوند.

کوئل ردیفی چه وظیفه‌ای دارد؟

برق سیستم خودرو برای ایجاد جرقه مستقیم در شمع کافی نیست. کوئل با استفاده از سیم‌پیچ‌های داخلی، ولتاژ پایین برق خودرو را به ولتاژ بسیار بالاتر تبدیل می‌کند تا در فاصله بین الکترودهای شمع جرقه ایجاد شود. این جرقه، مخلوط سوخت و هوا را داخل سیلندر مشتعل می‌کند. (FORVIA HELLA)

در کوئل‌های ردیفی، چند واحد کوئل داخل یک بدنه مشترک قرار گرفته‌اند و مجموعه به‌صورت مستقیم روی شمع‌ها نصب می‌شود. حذف وایرهای بلند فشارقوی، مسیر انتقال ولتاژ را کوتاه‌تر می‌کند و تمام بخش‌های جرقه‌زنی چهار سیلندر را در یک مجموعه یکپارچه قرار می‌دهد. (Ngkntk)

عملکرد صحیح این قطعه می‌تواند به موارد زیر کمک کند:

• ایجاد جرقه منظم در چهار سیلندر

• روشن‌شدن بهتر موتور

• کارکرد روان‌تر در دور آرام

• پاسخ مناسب‌تر موتور هنگام گاز دادن

• کاهش ریپ ناشی از ضعف جرقه

• کمک به کامل‌تر شدن احتراق

• کمک به مصرف سوخت بهینه‌تر، در صورتی که کوئل قبلی ضعیف یا خراب بوده باشد

تعویض کوئل سالم با کوئل جدید، قدرت موتور را بیشتر از مشخصات کارخانه افزایش نمی‌دهد. بهبود شتاب یا مصرف سوخت زمانی قابل انتظار است که کوئل قبلی واقعاً دچار ضعف، نشتی یا قطعی جرقه شده باشد.

خودروهای سازگار

در نام محصول فقط رانا، پژو 206 و پژو 207 آورده شده‌اند تا عنوان کوتاه، خوانا و قابل جست‌وجو باقی بماند. مدل صندوقدار از نظر نام بدنه متفاوت است، اما وقتی سیستم جرقه‌زنی و فرم قطعه یکسان باشد، نیازی نیست نام محصول با ذکر جداگانه آن شلوغ شود.

چرا فقط نام خودرو برای انتخاب کوئل کافی نیست؟

ممکن است دو خودرو با نام یا موتور مشابه، از کوئل‌هایی با تفاوت در سوکت، فرم بوت، مدار داخلی یا محل پیچ‌ها استفاده کنند. همچنین ممکن است در تعمیرات قبلی، کوئل یا حتی بخشی از سیستم برق خودرو تغییر کرده باشد.

پیش از خرید این موارد بررسی شوند:

• فرم کلی بدنه کوئل

• فاصله چهار بوت

• طول بوت‌ها

• شکل و محل سوکت

• تعداد پایه‌های داخل سوکت

• محل قرارگیری پیچ‌ها

• کد حک‌شده روی کوئل قبلی

• فرم چاهک‌های شمع

• وضعیت سیم‌کشی و سوکت خودرو

تطبیق دقیق قطعه، از صرفاً مشترک بودن نام موتور مهم‌تر است.

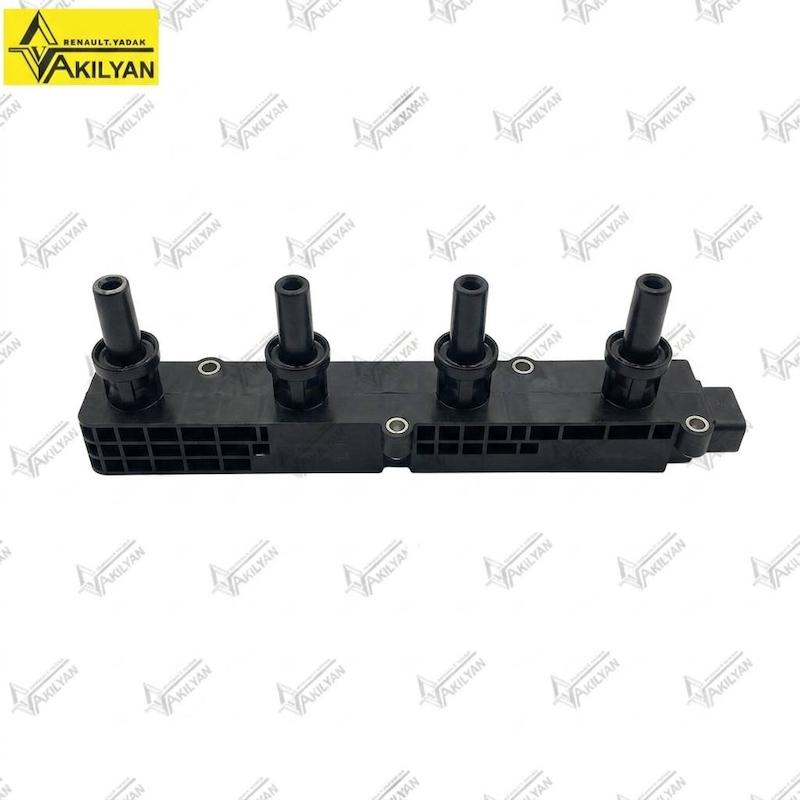

مشخصات ظاهری کوئل بوجیکرد

تفاوت این محصول با کوئل دوبل 405

کوئل دوبل مورد استفاده در برخی مدل‌های پژو 405، پارس و سمند معمولاً دارای چهار خروجی برای اتصال وایر شمع است. وایرها ولتاژ را از کوئل به شمع‌ها منتقل می‌کنند.

اما کوئل رانایی بوجیکرد یک مجموعه کشیده و ردیفی است که چهار بوت آن مستقیماً داخل چاهک شمع‌ها قرار می‌گیرند. بنابراین این دو نوع قطعه از نظر فرم، محل نصب و روش انتقال جرقه با یکدیگر تفاوت دارند و نمی‌توان آن‌ها را جایگزین مستقیم هم دانست.

علائم احتمالی خرابی کوئل رانا

ضعف یا خرابی کوئل می‌تواند با یک یا چند نشانه همراه باشد:

ریپ زدن موتور

اگر ولتاژ لازم به یکی از شمع‌ها نرسد، احتراق آن سیلندر کامل انجام نمی‌شود. نتیجه ممکن است به شکل تکان، مکث یا ریپ هنگام حرکت ظاهر شود.

لرزش در حالت درجا

احتراق نامنظم در یک یا چند سیلندر می‌تواند باعث لرزش محسوس موتور در دور آرام شود. این لرزش گاهی با خرابی دسته‌موتور یا انژکتور اشتباه گرفته می‌شود.

بد روشن شدن خودرو

کوئل ضعیف ممکن است نتواند هنگام استارت، جرقه پایدار ایجاد کند. در این شرایط موتور دیرتر روشن می‌شود یا چند لحظه پس از روشن‌شدن نامنظم کار می‌کند.

افت شتاب‌گیری

هنگام افزایش دور یا فشردن پدال گاز، نیاز موتور به جرقه پایدار بیشتر می‌شود. کوئلی که در دور آرام ظاهراً کار می‌کند، ممکن است زیر بار دچار افت ولتاژ شده و باعث مکث یا کاهش کشش شود.

روشن شدن چراغ چک

احتراق ناقص می‌تواند توسط ECU شناسایی شود و چراغ چک را روشن کند. ممکن است خطاهای مربوط به میس‌فایر یا مدار کوئل ثبت شوند.

افزایش مصرف سوخت

در صورت ناقص بودن احتراق، بخشی از سوخت به‌درستی مصرف نمی‌شود. اگر علت اصلی ضعف کوئل باشد، تعویض قطعه خراب می‌تواند به بازگشت مصرف سوخت به شرایط طبیعی کمک کند.

خام‌سوزی و بوی بنزین

قطع یا ضعف جرقه ممکن است باعث ورود سوخت نسوخته به مسیر اگزوز شود. ادامه رانندگی در این شرایط می‌تواند به کاتالیزور نیز فشار وارد کند.

روشن نشدن موتور

در خرابی شدید مدار داخلی کوئل یا برق‌رسانی آن، ممکن است جرقه در چند سیلندر قطع شود و خودرو روشن نشود.

میس‌فایر، دور آرام نامنظم، افت توان و حتی روشن نشدن موتور از نشانه‌هایی هستند که سازندگان قطعات جرقه‌زنی برای خرابی کوئل بیان می‌کنند؛ با این حال هیچ‌کدام به‌تنهایی تشخیص قطعی محسوب نمی‌شوند. (Ngkntk)

آیا هر ریپ یا لرزشی از کوئل است؟

خیر. علائم خرابی کوئل با ایرادهای متعددی شباهت دارد. تعویض قطعه بدون عیب‌یابی ممکن است هزینه ایجاد کند اما مشکل اصلی خودرو را برطرف نکند.

قطعات و بخش‌های زیر نیز باید بررسی شوند:

برای تست کوئل، ابتدا باید سلامت مکانیکی موتور، باتری، سیستم استارت، سیستم سوخت‌رسانی، برق ورودی و سیم‌کشی بررسی شود. سپس می‌توان با دیاگ، اندازه‌گیری سیگنال‌ها یا آزمایش با قطعه سالم، نتیجه دقیق‌تری گرفت. (FORVIA HELLA)

علت خرابی زودهنگام کوئل

شمع فرسوده یا نامناسب

افزایش بیش از حد فاصله دهانه شمع باعث می‌شود کوئل برای ایجاد جرقه به ولتاژ بیشتری نیاز داشته باشد. ادامه این وضعیت می‌تواند فشار کاری مدار داخلی را افزایش دهد.

وجود روغن در چاهک شمع

نشتی واشر درب سوپاپ ممکن است باعث جمع شدن روغن در اطراف بوت‌ها شود. آلودگی و روغن می‌توانند به عایق بوت آسیب بزنند یا مسیر نشتی ولتاژ ایجاد کنند.

ورود آب و رطوبت

شست‌وشوی مستقیم موتور یا ورود آب به چاهک شمع می‌تواند باعث برق‌دزدی، زنگ‌زدگی اتصالات و آسیب عایق‌ها شود.

گرمای زیاد موتور

کوئل در محفظه گرم موتور کار می‌کند و باید در برابر حرارت و رطوبت مقاوم باشد. افزایش غیرعادی دمای موتور، تهویه نامناسب یا فرسودگی عایق داخلی می‌تواند عمر قطعه را کاهش دهد. (Ngkntk)

خرابی سوکت یا سیم‌کشی

شل بودن پایه‌ها، اتصال نامناسب، آثار سوختگی یا افت ولتاژ ممکن است باعث قطع‌ووصلی کوئل شود. نصب قطعه جدید بدون تعمیر سوکت معیوب می‌تواند مشکل را باقی نگه دارد.

نوسان برق

خرابی دینام، باتری، اتصال منفی یا مدار برق خودرو می‌تواند ولتاژ نامناسبی به اجزای الکترونیکی وارد کند.

نصب غیراصولی

فشار دادن کج کوئل، بستن نامتوازن پیچ‌ها، کشیدن بدنه از یک سمت یا قرار نگرفتن کامل بوت‌ها روی شمع ممکن است به بدنه و اتصالات داخلی آسیب بزند.

روش تشخیص خرابی کوئل

تشخیص دقیق بهتر است مرحله‌به‌مرحله انجام شود:

1. خواندن خطاهای ECU با دستگاه دیاگ

2. بررسی شمارش میس‌فایر سیلندرها

3. کنترل برق و اتصال منفی سوکت کوئل

4. بررسی ظاهری سوکت و سیم‌کشی

5. بازدید بدنه کوئل برای ترک، سوختگی یا تغییر رنگ

6. بررسی بوت‌ها از نظر پارگی و برق‌دزدی

7. کنترل شمع‌ها و فاصله دهانه آن‌ها

8. بررسی وجود روغن یا آب در چاهک شمع

9. کنترل فشار سوخت و وضعیت انژکتورها در صورت نیاز

10. آزمایش با کوئل سالم و کاملاً هم‌مدل

صرف پاک کردن خطا یا مشاهده یک خطای میس‌فایر برای تعویض قطعی کوئل کافی نیست. خطای یک سیلندر ممکن است از شمع، انژکتور، کمپرس یا اتصال الکتریکی باشد.

تفاوت خرابی کوئل و شمع

کوئل و شمع به‌صورت یک سیستم با هم کار می‌کنند. به همین دلیل بهتر است هنگام تعویض کوئل، وضعیت هر چهار شمع نیز بررسی شود.

نکات مهم پیش از نصب

• موتور باید خاموش و خنک باشد.

• باتری و مدار برق طبق روش ایمن بررسی شوند.

• سوکت کوئل از قسمت قفل آن جدا شود، نه با کشیدن سیم‌ها.

• اطراف کوئل تمیز شود تا آلودگی وارد چاهک شمع نشود.

• وجود روغن یا آب در چاهک‌ها بررسی شود.

• چهار شمع از نظر سلامت و فاصله دهانه کنترل شوند.

• فرم کوئل جدید با قطعه قبلی مقایسه شود.

• بوت‌ها نباید ترک، پارگی یا تغییر شکل داشته باشند.

• کوئل بدون فشار جانبی روی شمع‌ها قرار گیرد.

• پیچ‌ها به‌صورت یکنواخت بسته شوند.

• سوکت تا مرحله قفل شدن کامل جا زده شود.

نکات نصب کوئل ردیفی

برای نصب، مجموعه باید کاملاً هم‌راستا با چهار چاهک شمع قرار گیرد. فشار دادن یک سمت کوئل و سپس سمت دیگر ممکن است بوت‌ها را کج کند یا باعث قرارگیری ناقص یکی از خروجی‌ها شود.

کوئل بهتر است با فشار کنترل‌شده و یکنواخت پایین برده شود تا هر چهار بوت به‌درستی روی شمع‌ها بنشینند. پس از نصب، محل پیچ‌ها نباید تحت کشش یا انحراف باشد.

اگر کوئل بدون قرار گرفتن کامل بوت‌ها با پیچ به سمت پایین کشیده شود، احتمال آسیب به بوت، بدنه یا شمع وجود دارد.

آیا باید همراه کوئل، شمع‌ها هم تعویض شوند؟

تعویض هم‌زمان همیشه اجباری نیست، اما شمع‌ها باید بررسی شوند. اگر شمع‌ها فرسوده، روغنی، رسوب‌گرفته، ترک‌خورده یا دارای دهانه نامناسب باشند، بهتر است پیش از نصب کوئل جدید تعویض شوند.

نصب کوئل نو روی شمع‌های معیوب ممکن است:

• مشکل ریپ را کامل برطرف نکند.

• فشار کاری کوئل را افزایش دهد.

• باعث تشخیص اشتباه خرابی کوئل جدید شود.

• عمر مجموعه جرقه‌زنی را کاهش دهد.

آیا بوت کوئل قابل بررسی است؟

بله. بوت‌ها بخش عایق بین کوئل و شمع هستند و باید از نظر موارد زیر کنترل شوند:

• ترک سطحی یا عمیق

• خشکی و سخت‌شدن لاستیک

• پارگی لبه‌ها

• آثار جرقه یا خطوط سفید

• آلودگی روغنی

• رطوبت

• تغییر شکل

• سلامت فنر یا اتصال داخلی

گاهی مدار اصلی کوئل سالم است اما آسیب بوت باعث نشتی ولتاژ و میس‌فایر می‌شود.

مزایای استفاده از کوئل اصلی بوجیکرد

• ساختار یکپارچه و متناسب با محل نصب

• چهار بوت مستقیم برای اتصال به شمع‌ها

• حذف نیاز به وایر شمع جداگانه

• تطبیق مناسب فرم بدنه و محل پیچ‌ها

• برند شناخته‌شده در قطعات جرقه‌زنی

• عرضه با بسته‌بندی Bougicord

• مناسب برای جایگزینی کوئل رانایی هم‌فرم

• کمک به بازگرداندن جرقه‌زنی طبیعی در صورت خرابی کوئل قبلی

در قطعات جرقه‌زنی، تطبیق دقیق ابعاد و اتصالات اهمیت زیادی دارد. طراحی دقیق محل نصب، مقاومت در برابر لرزش، حرارت، رطوبت و اتصال کوتاه از الزامات مهم یک کوئل مناسب محسوب می‌شوند. (Ngkntk)

تشخیص نمونه مناسب هنگام خرید

برای خرید، فقط به عبارت «کوئل رانا» اکتفا نکنید. تصاویر محصول را با کوئل خودروی خود مقایسه کنید و به این موارد توجه داشته باشید:

آیا کوئل بوجیکرد باعث افزایش شتاب می‌شود؟

کوئل سالم باید جرقه موردنیاز موتور را تأمین کند. اگر کوئل قبلی ضعیف بوده و باعث احتراق ناقص شده باشد، نصب کوئل سالم می‌تواند به بهبود شتاب‌گیری، پاسخ بهتر پدال گاز و کارکرد روان‌تر موتور کمک کند.

اما اگر کوئل قبلی کاملاً سالم باشد، نصب این محصول باعث افزایش قدرت یا اسب بخار بیشتر از مشخصات استاندارد موتور نمی‌شود.

آیا تعویض کوئل مصرف سوخت را کم می‌کند؟

اگر افزایش مصرف سوخت ناشی از جرقه ضعیف و احتراق ناقص باشد، برطرف شدن مشکل کوئل می‌تواند به بهینه‌تر شدن مصرف کمک کند. ولی مصرف بالا ممکن است از انژکتور، سنسور اکسیژن، فشار سوخت، دریچه گاز، دمای موتور، شمع یا سبک رانندگی باشد.

بنابراین کاهش مصرف سوخت نتیجه قطعی و مستقل تعویض کوئل نیست.

نگهداری و افزایش عمر کوئل

• شمع‌ها در زمان مناسب بررسی شوند.

• از شمع نامتناسب با موتور استفاده نشود.

• نشتی روغن در چاهک شمع سریعاً برطرف شود.

• موتور با فشار مستقیم آب شسته نشود.

• سوکت کوئل تمیز و بدون لقی نگه داشته شود.

• سیم‌کشی غیراصولی روی مدار کوئل انجام نشود.

• خرابی دینام و نوسان برق برطرف شود.

• کوئل هنگام باز کردن از یک سمت کشیده نشود.

• پیچ‌ها بیش از حد سفت نشوند.

• در صورت روشن شدن چراغ چک، خطاها بررسی شوند.

پرسش‌های متداول

آیا این کوئل برای تمام راناها مناسب است؟

برای راناهایی مناسب است که از همین فرم کوئل ردیفی، سوکت جانبی و محل نصب استفاده می‌کنند. تطبیق با نمونه قبلی ضروری است.

آیا این محصول به پژو 206 تیپ 5 می‌خورد؟

برای نسخه‌هایی که کوئل رانایی هم‌فرم دارند قابل استفاده است. صرفاً TU5 بودن موتور برای انتخاب نهایی کافی نیست و قطعه قبلی باید مقایسه شود.

آیا برای پژو 207 مناسب است؟

در مدل‌هایی که همین نوع کوئل ردیفی و سوکت را دارند قابل استفاده است.

آیا 206 صندوقدار هم از همین کوئل استفاده می‌کند؟

در نسخه‌های دارای سیستم جرقه هم‌فرم قابل استفاده است. صندوقدار بودن به‌تنهایی عامل تفاوت قطعه نیست.

آیا این کوئل وایر شمع دارد؟

خیر. چهار بوت مجموعه مستقیماً روی شمع‌ها قرار می‌گیرند و وایر شمع جداگانه استفاده نمی‌شود.

کد روی کوئل چیست؟

روی نمونه تصویری کد BBC 2.2 NDT دیده می‌شود. هنگام خرید بهتر است این کد همراه فرم سوکت و بدنه بررسی شود.

خرابی کوئل چه علائمی دارد؟

ریپ زدن، لرزش موتور، بد روشن شدن، افت شتاب، خام‌سوزی، روشن شدن چراغ چک و میس‌فایر از علائم احتمالی هستند.

آیا کوئل خراب می‌تواند به کاتالیزور آسیب بزند؟

اگر خرابی باعث ورود مداوم سوخت نسوخته به اگزوز شود، دمای کاتالیزور می‌تواند افزایش پیدا کند. به همین دلیل رانندگی طولانی با میس‌فایر شدید توصیه نمی‌شود.

آیا کوئل جدید بدون تعویض شمع قابل نصب است؟

بله، به شرطی که شمع‌ها سالم، متناسب و دارای دهانه صحیح باشند. در غیر این صورت بهتر است ابتدا شمع‌ها تعویض شوند.

آیا وجود روغن در چاهک شمع مهم است؟

بله. روغن می‌تواند به بوت‌ها آسیب بزند و باعث نشتی ولتاژ شود. قبل از نصب کوئل جدید باید علت نشتی برطرف شود.

چرا خودرو با کوئل جدید هنوز ریپ می‌زند؟

ممکن است مشکل از شمع، انژکتور، سوکت، سیم‌کشی، فشار سوخت، کمپرس موتور یا سایر بخش‌ها باشد. همچنین باید از سازگار بودن کوئل جدید مطمئن شد.

آیا نصب کوئل به دیاگ نیاز دارد؟

برای نصب فیزیکی معمولاً برنامه‌ریزی خاصی لازم نیست، اما استفاده از دیاگ برای پاک کردن و بررسی مجدد خطاها می‌تواند در عیب‌یابی مفید باشد.

جمع‌بندی

کوئل اصلی رانا، پژو 206 و 207 بوجیکرد فرانسه یک مجموعه ردیفی چهارخروجی است که مستقیماً روی شمع‌های موتور نصب می‌شود. این محصول برای خودروهایی مناسب است که از کوئل رانایی هم‌فرم، سوکت جانبی و چهار بوت مستقیم استفاده می‌کنند.

عملکرد سالم کوئل به ایجاد جرقه منظم، روشن‌شدن بهتر، کارکرد روان‌تر و احتراق مناسب موتور کمک می‌کند. در صورت ضعف کوئل قبلی، تعویض آن می‌تواند باعث بهبود ریپ، لرزش، شتاب‌گیری و مصرف سوخت شود؛ اما تشخیص خرابی باید همراه با بررسی شمع، سوکت، سیم‌کشی، انژکتور و وضعیت مکانیکی موتور انجام گیرد.

پیش از سفارش، فرم بدنه، محل پیچ‌ها، نوع سوکت، فاصله بوت‌ها و کد حک‌شده روی قطعه با کوئل نصب‌شده روی خودرو مقایسه شود. این تطبیق، مهم‌ترین مرحله برای جلوگیری از انتخاب اشتباه و مرجوعی محصول است.
