مپ سنسور دو اورینگ پژو 405 دلفی (اصلی)

مپ سنسور یا Manifold Absolute Pressure Sensor یکی از سنسورهای مهم مدیریت موتور انژکتوری است. این قطعه فشار موجود در منیفولد هوای ورودی را اندازه‌گیری می‌کند و اطلاعات آن را به ECU می‌فرستد.

ECU برای تصمیم‌گیری درباره وضعیت کاری موتور فقط به یک سنسور متکی نیست. اطلاعات مپ سنسور همراه با داده‌های سایر بخش‌های سیستم مدیریت موتور تحلیل می‌شود تا ECU بتواند شرایطی مانند دور آرام، شتاب‌گیری، کاهش گاز و تغییر بار موتور را تشخیص دهد.

در این محصول، مشخصه‌ای که از نظر خرید اهمیت زیادی دارد دو اورینگ بودن قسمت ورودی سنسور است. دو حلقه آب‌بندی روی نوک سنسور قرار گرفته‌اند و برای نشستن مناسب قطعه در محل نصب و جلوگیری از نشتی در همان ناحیه اهمیت دارند.

مپ سنسور دقیقاً چه کاری انجام می‌دهد؟

داخل منیفولد هوا، فشار متناسب با شرایط کاری موتور تغییر می‌کند.

برای مثال وضعیت فشار در شرایط زیر یکسان نیست:

• موتور خاموش و سوئیچ باز

• دور آرام

• افزایش دور موتور

• شتاب‌گیری

• رها کردن پدال گاز

• بار زیاد موتور

MAP این تغییر فشار را به یک سیگنال الکتریکی تبدیل می‌کند.

ECU با تحلیل این اطلاعات و داده‌های سنسورهای دیگر، وضعیت بار موتور را تخمین می‌زند.

به همین دلیل خرابی مپ سنسور می‌تواند روی رفتار موتور تأثیر بگذارد.

منظور از MAP چیست؟

MAP مخفف Manifold Absolute Pressure است؛ یعنی فشار مطلق منیفولد.

این سنسور نباید با سنسورهایی مانند:

• TPS یا سنسور موقعیت دریچه گاز

• سنسور اکسیژن

• سنسور دور موتور

• سنسور دمای آب

• استپر موتور

اشتباه گرفته شود.

هر کدام وظیفه متفاوتی دارند.

چرا به این مدل «دو اورینگ» می‌گویند؟

در قسمت ورودی سنسور دو حلقه آب‌بندی دیده می‌شود.

این دو اورینگ هنگام نصب در محل خود قرار می‌گیرند و باید:

• سالم باشند

• بریدگی نداشته باشند

• له نشده باشند

• از شیار خارج نشده باشند

• هنگام نصب تا نخورند

اگر قطعه صحیح باشد اما اورینگ آسیب ببیند، احتمال ایجاد نشتی در محل نصب وجود دارد.

بنابراین دو اورینگ بودن فقط یک تفاوت ظاهری برای فروش نیست؛ یکی از مشخصات مهم شناسایی این مدل است.

چرا قبل از خرید باید مپ سنسور قبلی را ببینیم؟

عبارت «مپ سنسور پژو 405» به‌تنهایی برای انتخاب قطعه کافی نیست.

در بازار انواع مختلفی از سنسورهای فشار با:

• شکل بدنه متفاوت

• سوکت متفاوت

• تعداد یا فرم آب‌بندی متفاوت

• محل نصب متفاوت

• شماره فنی متفاوت

وجود دارند.

برای این محصول چهار مورد بسیار مهم است:

1. شماره فنی 28086011

2. وجود دو اورینگ

3. فرم نوک سنسور

4. شکل سوکت و بدنه

هر چهار مورد با نمونه قبلی مقایسه شوند.

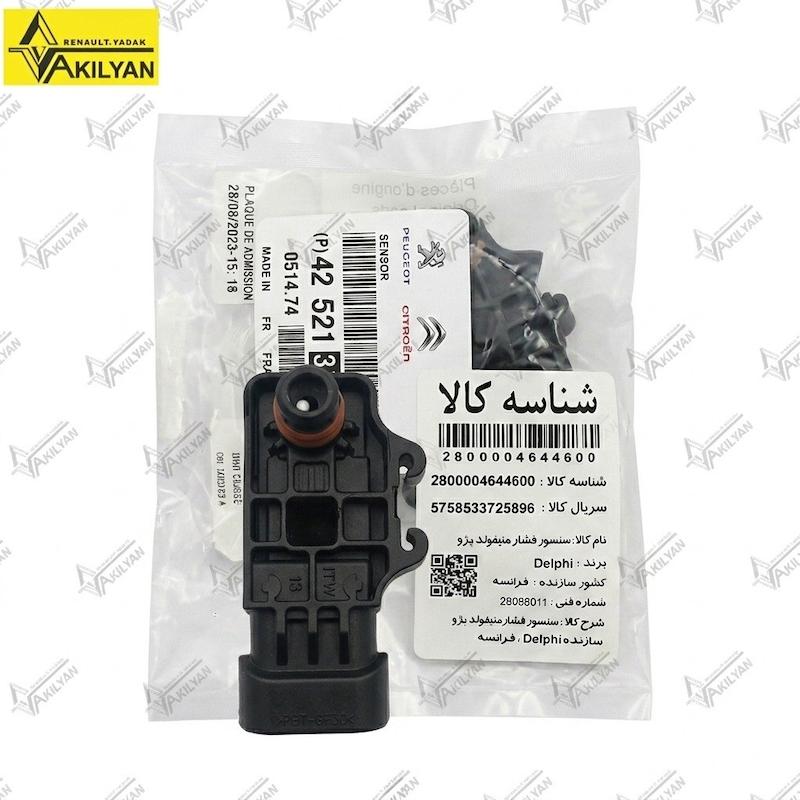

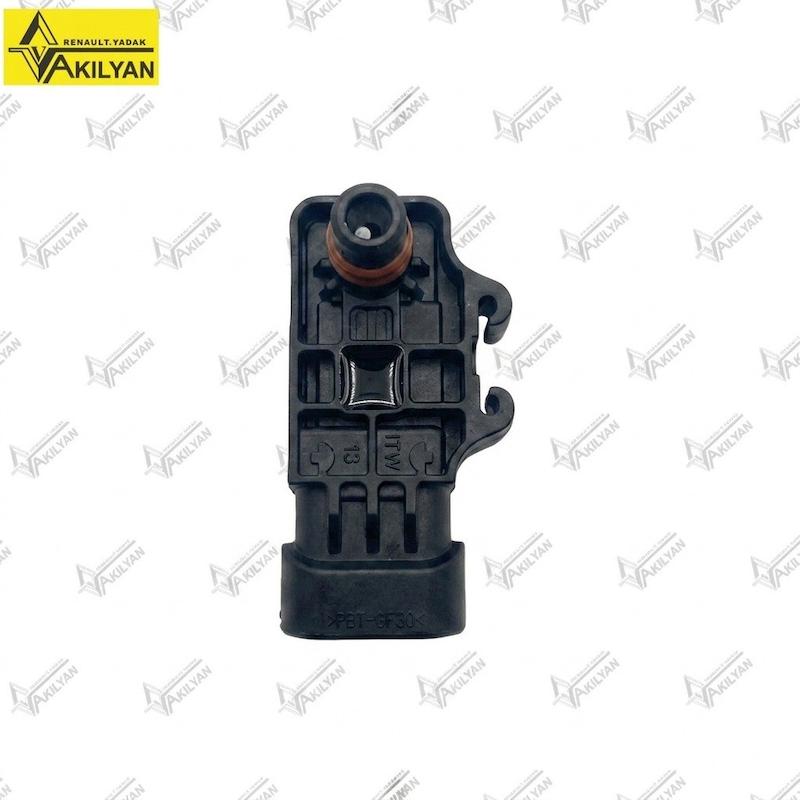

مشخصات قابل تشخیص از روی خود محصول

در تصاویر این محصول می‌توان مشخصات زیر را مشاهده کرد:

• برند Delphi

• شماره 28086011

• بدنه مشکی

• نوک سنسور با دو اورینگ

• محل‌های تثبیت روی بدنه

• سوکت یکپارچه

• لیبل شناسایی روی پشت قطعه

• نوشته‌های Vout، 5V، MAT و GND

وجود این مشخصات برای شناسایی محصول مفید است.

کد 28086011 چه اهمیتی دارد؟

شماره 28086011 روی خود سنسور درج شده و یکی از مهم‌ترین شناسه‌های این محصول است.

هنگام خرید قطعات انژکتوری، اگر شماره قطعه قبلی قابل خواندن باشد، تطبیق شماره در کنار فرم فیزیکی می‌تواند احتمال خرید اشتباه را بسیار کمتر کند.

با این حال حتی وجود شماره مشابه نباید جای بررسی:

• سوکت

• بدنه

• اورینگ

• محل نصب

را بگیرد.

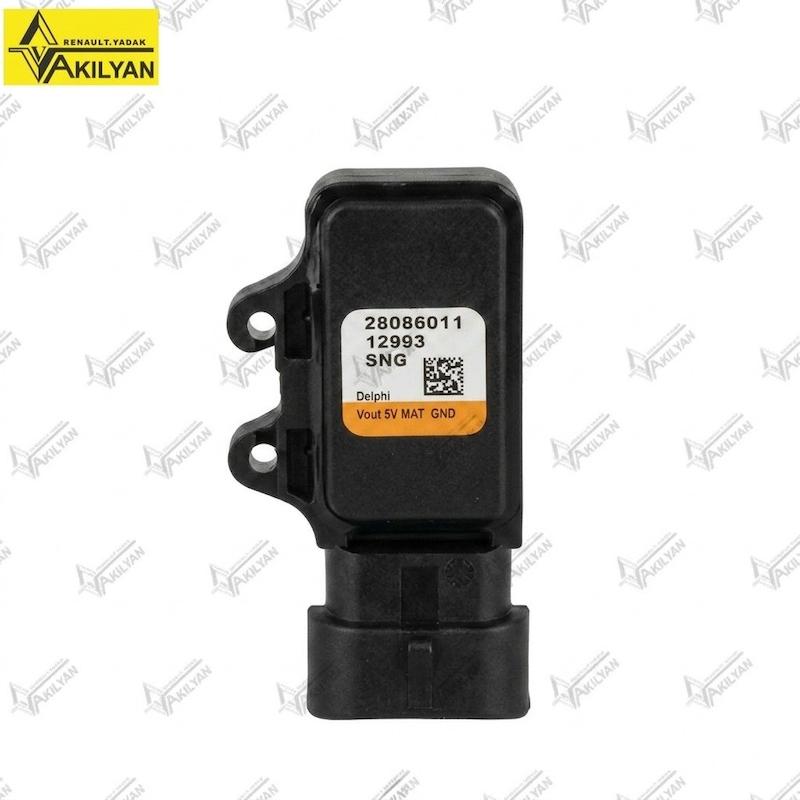

روی سنسور Vout، 5V، MAT و GND نوشته شده؛ یعنی چه؟

روی لیبل محصول این عبارات دیده می‌شوند.

به‌صورت کلی:

5V به تغذیه مرجع مدار اشاره دارد.

GND نشان‌دهنده مسیر اتصال منفی یا زمین الکتریکی است.

Vout به خروجی سیگنال اشاره دارد.

MAT عنوانی مرتبط با اندازه‌گیری دمای هوای منیفولد است.

این اطلاعات بیشتر برای برق‌کار و تعمیرکار هنگام تست مدار اهمیت دارند.

نباید پایه‌ها را بدون نقشه سیم‌کشی و فقط با حدس به برق مستقیم متصل کرد.

علائم احتمالی خرابی مپ سنسور پژو 405

خرابی مپ سنسور می‌تواند رفتار موتور را تغییر دهد، اما هیچ‌کدام از نشانه‌های زیر به‌تنهایی اثبات‌کننده خرابی MAP نیستند.

کپ هنگام گاز دادن

اگر اطلاعات فشار منیفولد با وضعیت واقعی موتور تطابق نداشته باشد، ممکن است هنگام فشردن پدال گاز مکث یا کپ احساس شود.

اما همین علامت ممکن است ناشی از:

• ضعف جرقه

• فشار سوخت نامناسب

• دریچه گاز

• TPS

• انژکتور

• نشتی هوا

نیز باشد.

افت شتاب

سیگنال اشتباه می‌تواند تشخیص بار موتور را مختل کند و در برخی شرایط با افت کشش همراه باشد.

پیش از تعویض MAP باید سایر عوامل افت شتاب نیز بررسی شوند.

افزایش مصرف سوخت

اگر ECU اطلاعات نامناسبی از شرایط موتور دریافت کند، کنترل پاشش می‌تواند تحت تأثیر قرار گیرد.

ولی مصرف بالای بنزین دلایل زیادی دارد؛ از جمله:

• سنسور اکسیژن

• دمای موتور

• فشار سوخت

• انژکتورها

• شمع و کوئل

• شرایط مکانیکی موتور

• عادت رانندگی

بنابراین تعویض مپ سنسور صرفاً به دلیل مصرف بالا منطقی نیست.

بد کار کردن موتور

سیگنال ناپایدار یا خارج از محدوده ممکن است باعث کارکرد غیرطبیعی شود.

موتور ممکن است:

• مکث کند

• نرم کار نکند

• در بعضی دورها ضعیف شود

• با گاز دادن رفتار نامنظم داشته باشد

روشن شدن چراغ چک

در صورت تشخیص مشکل در مدار یا سیگنال MAP، ECU ممکن است خطا ثبت کند و چراغ چک روشن شود.

بد روشن شدن

MAP در مدیریت موتور نقش دارد و خرابی آن ممکن است در برخی شرایط روی روشن شدن تأثیر بگذارد؛ بااین‌حال بد روشن شدن معمولاً باید همراه با بررسی:

• فشار بنزین

• سنسور دور موتور

• جرقه

• انژکتور

• باتری

• دمای موتور

عیب‌یابی شود.

خام‌سوزی

اگر ترکیب سوخت و هوا به هر دلیل از حالت صحیح خارج شود، خام‌سوزی ممکن است ایجاد شود.

MAP تنها یکی از قطعاتی است که باید بررسی شود.

خطاهای مرتبط با مدار MAP

در عیب‌یابی خودرو ممکن است خطاهایی از خانواده مدار فشار منیفولد دیده شوند.

نمونه‌های رایج عبارت‌اند از:

وجود خطا به معنی خراب بودن قطعی سنسور نیست.

خطا ممکن است به دلیل:

• قطعی سیم

• اتصالی

• ضعف اتصال منفی

• مشکل تغذیه

• خرابی سوکت

• نشتی هوا

• یا خود سنسور

ثبت شده باشد.

بهترین روش عیب‌یابی چیست؟

تعویض مستقیم قطعه بدون تست، روش مناسبی برای سنسورهای انژکتوری نیست.

بهتر است این مسیر طی شود:

1. خطاهای ECU خوانده شوند.

2. لایو دیتای MAP بررسی شود.

3. سوکت بازدید شود.

4. تغذیه و اتصال منفی کنترل شوند.

5. سیم سیگنال بررسی شود.

6. نشتی هوای منیفولد کنترل شود.

7. اورینگ‌های سنسور بررسی شوند.

8. وضعیت دریچه گاز و مسیر هوا بررسی شود.

9. در صورت نیاز سنسور با قطعه سالم و هم‌مدل آزمایش شود.

تست MAP با دیاگ

یکی از مفیدترین روش‌ها مشاهده اطلاعات زنده است.

تعمیرکار می‌تواند مقدار فشار گزارش‌شده را در شرایط مختلف بررسی کند:

• سوئیچ باز و موتور خاموش

• موتور در دور آرام

• هنگام افزایش دور

• هنگام رها کردن گاز

عدد باید با وضعیت واقعی موتور رفتار منطقی داشته باشد.

اگر داده:

• ثابت مانده باشد

• ناگهان پرش کند

• با تغییر وضعیت موتور واکنش نداشته باشد

• یا با شرایط واقعی اختلاف آشکار داشته باشد

سنسور و مدار آن نیاز به بررسی دارند.

تست با مولتی‌متر

تست الکتریکی باید بر اساس نقشه سیم‌کشی همان خودرو انجام شود.

موارد قابل بررسی شامل:

• وجود تغذیه

• سلامت اتصال منفی

• وجود خروجی سیگنال

• تغییر سیگنال با تغییر شرایط فشار

• قطعی یا اتصال کوتاه سیم‌ها

وصل کردن مستقیم برق به پایه‌های ناشناس می‌تواند به سنسور یا ECU آسیب بزند.

تست با ایجاد وکیوم

MAP نسبت به تغییر فشار واکنش نشان می‌دهد.

در تست تخصصی می‌توان با ابزار مناسب فشار یا وکیوم کنترل‌شده ایجاد کرد و تغییر خروجی سنسور را مشاهده کرد.

این روش برای تشخیص:

• سنسور کند

• سنسور دارای نقطه مرده

• سنسور با خروجی نامتناسب

مفید است.

فرق خرابی MAP با نشتی هوا

این دو مورد می‌توانند بسیار شبیه یکدیگر باشند.

مپ سنسور ممکن است کاملاً سالم باشد اما به دلیل ورود هوای ناخواسته به منیفولد، فشاری را گزارش کند که با شرایط معمول متفاوت است.

نشتی ممکن است از:

• واشر منیفولد

• اتصالات وکیوم

• شیلنگ‌های هوا

• محل نصب سنسور

• اورینگ‌ها

• بدنه دریچه گاز

باشد.

به همین دلیل خطای فشار منیفولد همیشه به معنی خرابی سنسور نیست.

فرق خرابی MAP با TPS

TPS موقعیت دریچه گاز را گزارش می‌کند، اما MAP فشار منیفولد را اندازه می‌گیرد.

به همین دلیل تشخیص بر اساس علامت رانندگی به‌تنهایی کافی نیست.

فرق خرابی MAP با سنسور اکسیژن

سنسور اکسیژن وضعیت اکسیژن در گازهای خروجی را بررسی می‌کند، درحالی‌که MAP وضعیت فشار هوای ورودی را به ECU گزارش می‌دهد.

هر دو می‌توانند روی مدیریت سوخت اثر داشته باشند، اما عملکردشان کاملاً متفاوت است.

اگر خودرو مصرف بالایی دارد، نباید بدون تست یکی از این سنسورها تعویض شود.

فرق خرابی MAP با ضعف جرقه

ضعف شمع، کوئل یا وایر می‌تواند باعث:

• ریپ

• لرزش

• افت شتاب

• بوی بنزین

• چراغ چک

شود.

همین علائم ممکن است به‌اشتباه به MAP نسبت داده شوند.

اگر موتور میس‌فایر دارد، سیستم جرقه باید هم‌زمان بررسی شود.

چرا اورینگ‌های MAP مهم هستند؟

اورینگ وظیفه ایجاد آب‌بندی مناسب در محل نصب را دارد.

اگر اورینگ:

• بریده باشد

• خشک شده باشد

• از شیار خارج شده باشد

• له شده باشد

• هنگام نصب جمع شده باشد

ممکن است آب‌بندی محل نصب ناقص شود.

این مسئله حتی با سنسور کاملاً سالم نیز می‌تواند باعث رفتار غیرعادی موتور شود.

نکات نصب مپ سنسور دو اورینگ

در مدل دو اورینگ، هنگام نصب باید دقت بیشتری به وضعیت حلقه‌های آب‌بندی داشت.

سنسور قدیمی آرام خارج شود

کشیدن یا اهرم کردن شدید می‌تواند به محل نصب آسیب بزند.

محل نصب تمیز شود

قبل از نصب، خاک و آلودگی اطراف نشیمن سنسور پاک شود.

اورینگ‌ها بررسی شوند

هر دو اورینگ باید:

• در شیار خود باشند

• بدون بریدگی باشند

• پیچ نخورده باشند

سنسور با فشار کج نصب نشود

ورود کج می‌تواند اورینگ را ببرد.

پیچ‌ها یکنواخت بسته شوند

بدنه پلاستیکی نباید تحت فشار نامناسب قرار گیرد.

سوکت کامل جا بخورد

فیش باید کاملاً قفل شود.

آیا اورینگ را باید چرب کرد؟

در نصب برخی قطعات دارای اورینگ، مقدار بسیار کم روان‌کننده سازگار می‌تواند به جلوگیری از بریدگی کمک کند؛ اما نباید از روغن یا ماده‌ای استفاده شود که به لاستیک اورینگ یا سنسور آسیب بزند.

استفاده زیاد از گریس یا روغن نیز مناسب نیست، چون ممکن است آلودگی را جذب کند.

آیا مپ سنسور بعد از تعویض نیاز به تعریف دارد؟

خود سنسور معمولاً به‌عنوان یک قطعه اندازه‌گیری نصب می‌شود و مسئله اصلی، نصب صحیح و دریافت سیگنال درست توسط ECU است.

پس از تعویض بهتر است:

• خطاها خوانده شوند

• خطاهای قبلی پاک شوند

• لایو دیتا بررسی شود

• عملکرد خودرو آزمایش شود

• برگشت خطا کنترل شود

اگر خطا دوباره برگردد، تعویض سنسور به‌تنهایی مشکل را حل نکرده است.

آیا MAP قابل تعمیر است؟

در خرابی داخلی سنسور، تعمیر معمولاً انتخاب مطمئنی نیست.

مواردی که ممکن است بدون تعویض سنسور برطرف شوند:

• آلودگی سوکت

• قطعی سیم

• شل بودن فیش

• خرابی اورینگ

• مشکل محل نصب

اما خرابی مدار داخلی سنسور معمولاً با تعویض قطعه سالم برطرف می‌شود.

آیا می‌توان مپ سنسور را شست؟

این قطعه یک سنسور الکترونیکی حساس است.

پاشیدن مستقیم:

• تینر

• بنزین

• اسپری قوی

• آب پرفشار

• مواد خورنده

داخل سنسور توصیه نمی‌شود.

اگر فقط نوک سنسور آلوده باشد، تمیزکاری باید بسیار محتاطانه و با ماده مناسب قطعات الکترونیکی و سنسوری انجام شود.

چرا MAP کثیف می‌شود؟

بخار روغن و آلودگی موجود در سیستم هوای ورودی ممکن است به مرور در اطراف مسیر سنسور رسوب ایجاد کند.

وجود آلودگی شدید می‌تواند نشانه‌ای باشد که سیستم تهویه کارتل یا مسیر هوای موتور نیز نیاز به بررسی دارد.

آیا هر مپ سنسور دلفی برای پژو 405 مناسب است؟

خیر.

برند یکسان تضمین‌کننده سازگاری نیست.

برای خرید باید موارد زیر دقیقاً بررسی شوند:

• شماره قطعه

• فرم نوک

• دو اورینگ بودن

• فرم سوکت

• محل پیچ

• ابعاد بدنه

• قطعه قبلی خودرو

فرق نمونه دو اورینگ با تک اورینگ چیست؟

تفاوت واضح آن‌ها در ساختار محل آب‌بندی است.

اگر خودرو برای سنسور دو اورینگ طراحی شده باشد، نباید نمونه‌ای با ساختار متفاوت فقط به دلیل شباهت کلی خریداری شود.

این تفاوت می‌تواند روی:

• نشستن سنسور

• آب‌بندی

• عمق قرارگیری

• سازگاری مکانیکی

اثر داشته باشد.

مهم‌ترین موارد قبل از خرید

قبل از سفارش، سنسور قبلی خودرو را بررسی کنید.

1. شماره فنی

اگر 28086011 روی سنسور قبلی وجود دارد، تطبیق بسیار ساده‌تر می‌شود.

2. تعداد اورینگ

نمونه این صفحه دارای دو اورینگ است.

3. فرم سوکت

کانکتور باید با فیش دسته‌سیم خودرو یکسان باشد.

4. شکل نوک سنسور

محل ورود به منیفولد باید هم‌فرم باشد.

5. محل نصب

فرم پایه‌ها و نقاط تثبیت باید یکسان باشد.

6. تصاویر

سنسور قبلی را از چند زاویه با تصاویر محصول مقایسه کنید.

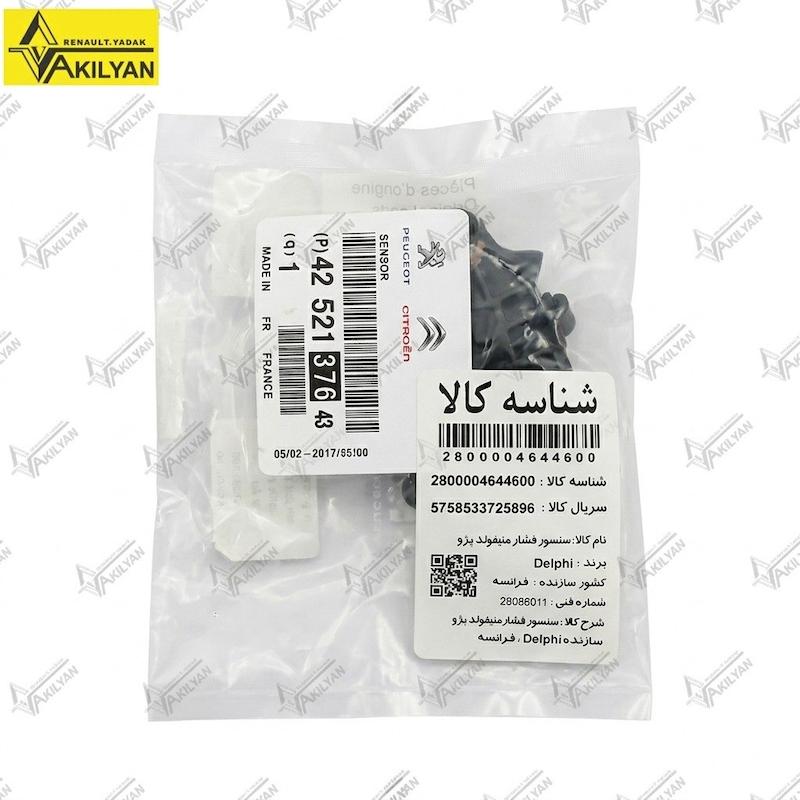

داخل بسته چیست؟

داخل بسته:

یک عدد مپ سنسور دلفی دو اورینگ

قرار دارد.

مجموعه منیفولد، سوکت دسته‌سیم، پیچ‌های خودرو یا سایر سنسورها جزو محتویات این محصول محسوب نمی‌شوند مگر اینکه همراه کالا به‌صورت مشخص ارائه شده باشند.

مراحل کلی تعویض

1. موتور خاموش و خنک شود.

2. سوئیچ بسته باشد.

3. محل MAP پیدا شود.

4. اطراف سنسور تمیز شود.

5. ضامن سوکت آزاد شود.

6. فیش از بدنه سوکت گرفته شود، نه از سیم‌ها.

7. پیچ یا بست‌های نگهدارنده باز شوند.

8. سنسور قدیمی به‌آرامی بیرون آورده شود.

9. سنسور قدیمی و جدید کنار هم مقایسه شوند.

10. دو اورینگ نمونه جدید بررسی شوند.

11. محل نشیمن تمیز شود.

12. سنسور بدون کج شدن وارد محل شود.

13. اورینگ‌ها نباید هنگام نصب تا بخورند.

14. بست یا پیچ نصب بسته شود.

15. سوکت کاملاً متصل شود.

16. موتور روشن شود.

17. نشتی هوا و وضعیت دور موتور بررسی شود.

18. در صورت وجود خطای قبلی، دیاگ انجام شود.

19. لایو دیتای MAP بررسی شود.

20. خودرو در شرایط مختلف رانندگی آزمایش شود.

مواردی که هم‌زمان باید بررسی شوند

چه زمانی احتمال خرابی MAP بیشتر است؟

احتمال خرابی خود سنسور زمانی بیشتر می‌شود که چند مورد با هم دیده شوند:

• وجود خطای مرتبط

• سیم‌کشی سالم

• تغذیه سالم

• اتصال منفی سالم

• نبود نشتی هوا

• سیگنال غیرمنطقی

• عدم واکنش سیگنال به تغییر شرایط موتور

• عملکرد صحیح سایر بخش‌های اصلی

اگر تنها یک علامت مثل «مصرف بالا» وجود دارد، تعویض مستقیم MAP تصمیم دقیقی نیست.

چرا بعد از تعویض مپ سنسور مشکل باقی می‌ماند؟

دلایل احتمالی:

• سنسور اشتباه انتخاب شده

• سوکت مشکل دارد

• سیم سیگنال قطع است

• تغذیه سنسور مشکل دارد

• نشتی هوا وجود دارد

• اورینگ هنگام نصب آسیب دیده

• دریچه گاز مشکل دارد

• سیستم سوخت‌رسانی معیوب است

• جرقه ضعیف است

• مشکل مکانیکی موتور وجود دارد

MAP فقط یکی از اجزای سیستم مدیریت موتور است.

پرسش‌های متداول

این محصول چیست؟

مپ سنسور یا سنسور فشار منیفولد پژو 405 با ساختار دو اورینگ است.

برند آن چیست؟

Delphi / دلفی.

آیا اورجینال است؟

این محصول به‌عنوان نمونه اورجینال دلفی عرضه شده و مشخصات برند و بسته‌بندی با آن همخوانی دارد.

ساخت کجاست؟

روی بسته‌بندی محصول فرانسه درج شده است.

شماره فنی چیست؟

28086011

چرا به آن دو اورینگ می‌گویند؟

چون روی قسمت ورودی سنسور دو حلقه آب‌بندی قرار دارد.

داخل بسته چند عدد است؟

یک عدد سنسور.

برای تمام پژو 405ها مناسب است؟

نباید صرفاً بر اساس نام خودرو سفارش داده شود. فرم سوکت، دو اورینگ و شماره قطعه قبلی باید با محصول یکسان باشد.

MAP چه چیزی را اندازه می‌گیرد؟

فشار مطلق داخل منیفولد هوای ورودی را اندازه‌گیری می‌کند.

آیا مپ سنسور باعث کپ کردن می‌شود؟

خرابی آن می‌تواند یکی از عوامل باشد، ولی کپ دلایل متعدد دیگری دارد.

آیا خرابی MAP مصرف را بالا می‌برد؟

ممکن است روی کنترل موتور اثر بگذارد، اما مصرف بالا به‌تنهایی اثبات‌کننده خرابی MAP نیست.

آیا باعث چراغ چک می‌شود؟

بله، در صورت ایجاد خطای مدار یا سیگنال غیرعادی ممکن است چراغ چک روشن شود.

آیا باعث ریپ می‌شود؟

در بعضی خرابی‌ها امکان بدکارکردن وجود دارد، اما شمع، کوئل، انژکتور و نشتی هوا نیز باید بررسی شوند.

آیا با دیاگ قابل تست است؟

بله. بررسی لایو دیتا یکی از روش‌های مهم عیب‌یابی است.

آیا با مولتی‌متر تست می‌شود؟

بله، با نقشه صحیح می‌توان تغذیه، منفی و خروجی مدار را بررسی کرد.

آیا نیاز به تعریف دارد؟

موضوع اصلی نصب صحیح و دریافت سیگنال درست است؛ پس از تعویض بهتر است خطا و لایو دیتا بررسی شوند.

آیا قابل شست‌وشو است؟

شست‌وشوی مستقیم با حلال قوی یا آب توصیه نمی‌شود.

اگر اورینگ پاره شود چه اتفاقی می‌افتد؟

ممکن است آب‌بندی محل نصب ناقص شود و نشتی ایجاد شود.

آیا مپ تک اورینگ جای دو اورینگ نصب می‌شود؟

بدون تطبیق دقیق نباید جایگزین شود.

چطور مدل درست را تشخیص بدهم؟

شماره 28086011، فرم سوکت، دو اورینگ، نوک سنسور و محل نصب را با قطعه قبلی مقایسه کنید.

اگر شماره روی سنسور قبلی پاک شده باشد چه کار کنیم؟

فرم بدنه، سوکت، دو اورینگ، محل پیچ و تصاویر محصول باید دقیقاً مقایسه شوند.

آیا خرابی سوکت می‌تواند شبیه خرابی MAP باشد؟

بله. قطع‌ووصلی فیش و سیم‌کشی می‌تواند سیگنال سنسور را مختل کند.

آیا نشتی منیفولد خطای MAP می‌دهد؟

نشتی هوا می‌تواند داده فشار را غیرعادی کند و باید در عیب‌یابی بررسی شود.

آیا بعد از نصب باید چراغ چک خودبه‌خود خاموش شود؟

بسته به نوع خطا ممکن است خطای ذخیره‌شده نیاز به پاک شدن داشته باشد. مهم‌تر از خاموش شدن چراغ، رفع علت اصلی و برنگشتن خطاست.

جمع‌بندی

مپ سنسور دو اورینگ پژو 405 دلفی اورجینال فرانسه یک سنسور فشار منیفولد با شماره فنی 28086011 است. این قطعه فشار داخل منیفولد را اندازه‌گیری کرده و اطلاعات آن را برای مدیریت عملکرد موتور در اختیار ECU قرار می‌دهد.

مهم‌ترین ویژگی تشخیصی این محصول وجود دو اورینگ روی قسمت ورودی سنسور در کنار فرم مشخص بدنه و سوکت است. به همین دلیل نباید فقط بر اساس نام «مپ سنسور پژو 405» سفارش داده شود؛ شماره فنی، دو اورینگ، فرم سوکت و شکل قطعه قبلی باید پیش از خرید تطبیق داده شوند.

خرابی MAP می‌تواند با کپ، افت شتاب، بدکارکردن، مصرف بالا یا چراغ چک همراه باشد، اما این نشانه‌ها اختصاصی نیستند. سوکت، سیم‌کشی، نشتی منیفولد، دریچه گاز، سیستم جرقه و سوخت‌رسانی نیز باید در عیب‌یابی بررسی شوند.

در نصب این مدل، سلامت هر دو اورینگ اهمیت ویژه دارد؛ قطعه باید مستقیم و بدون فشار کج در محل خود نصب شود تا حلقه‌های آب‌بندی آسیب نبینند.
