سنسور میل سوپاپ که با نام‌های سنسور موقعیت میل سوپاپ، سنسور موقعیت میل بادامک، Camshaft Position Sensor و CMP Sensor نیز شناخته می‌شود، یکی از حسگرهای مهم سیستم مدیریت موتور خودرو است.

میل سوپاپ وظیفه باز و بسته کردن سوپاپ‌های موتور را در زمان مناسب بر عهده دارد. ECU برای اینکه بداند موتور در چه مرحله‌ای از چرخه کاری قرار دارد، علاوه بر اطلاعات سنسور دور موتور به اطلاعات موقعیت میل سوپاپ نیز نیاز پیدا می‌کند.

سنسور میل سوپاپ این موقعیت را تشخیص داده و سیگنال مربوط را به ECU ارسال می‌کند.

در نتیجه واحد کنترل موتور می‌تواند تشخیص دقیق‌تری از موقعیت مکانیکی موتور داشته باشد.

نام رایج‌تر این قطعه در بازار

رایج‌ترین نام این قطعه در بازار ایران:

سنسور میل سوپاپ 405

است.

نام دقیق‌تر فنی آن:

سنسور موقعیت میل سوپاپ پژو 405

است.

همچنین ممکن است تعمیرکار یا فروشنده از نام‌های زیر استفاده کند:

• سنسور میل بادامک

• سنسور کم‌شفت

• سنسور Camshaft

• سنسور CMP

• سنسور فاز موتور

• سنسور موقعیت Camshaft

همه این نام‌ها می‌توانند به همین خانواده قطعه اشاره داشته باشند.

مشخصات قابل تشخیص محصول حاضر

این سنسور چند مشخصه ظاهری واضح دارد که هنگام خرید بسیار مهم هستند.

اول، سوکت سه‌پین مستطیلی است.

در تصاویر می‌توان سه تیغه فلزی داخل سوکت را مشاهده کرد.

دوم، قطعه یک محل نصب پیچ دارد.

در محل نصب نیز یک بوش فلزی دیده می‌شود.

سوم، بخش استوانه‌ای سنسور دارای اورینگ آب‌بندی قهوه‌ای است.

این اورینگ برای آب‌بندی محل قرارگیری سنسور اهمیت دارد.

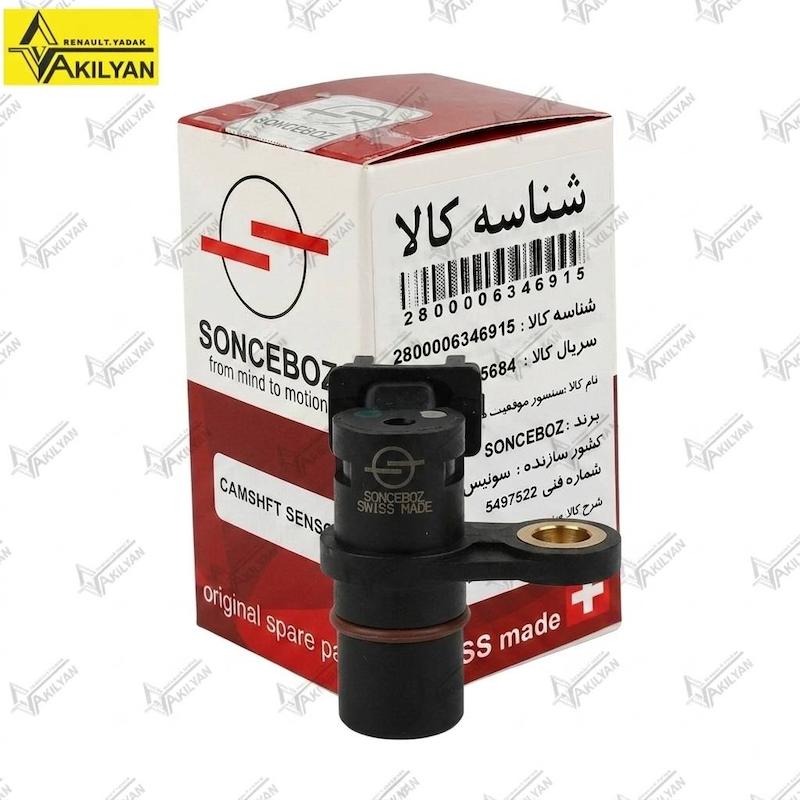

چهارم، روی بدنه خود سنسور عبارت SONCEBOZ SWISS MADE درج شده است.

این مشخصه برای شناسایی نمونه حاضر بسیار مهم است.

برند سونس‌بوز

برند این سنسور به لاتین:

SONCEBOZ

نوشته می‌شود.

در بازار ایران ممکن است نام آن را به چند شکل ببینید:

• سونس‌بوز

• سونس بوز

• سونسبوز

• Sonceboz

محصول حاضر با عبارت SWISS MADE روی خود قطعه عرضه شده است.

سنسور برای چه خودرویی است؟

این صفحه برای سنسور میل سوپاپ پژو 405 تنظیم شده است.

اما یک نکته بسیار مهم وجود دارد:

صرف اینکه خودرو «پژو 405» باشد، برای انتخاب قطعه کافی نیست.

در طول سال‌های تولید خودرو ممکن است تغییراتی در:

• سیستم انژکتور

• ECU

• دسته‌سیم

• نوع سوکت

• فرم سنسور

• محل نصب

وجود داشته باشد.

بنابراین قبل از سفارش باید نمونه روی خودرو با تصاویر محصول تطبیق داده شود.

مهم‌ترین روش جلوگیری از خرید اشتباه

برای این قطعه، قبل از ثبت سفارش چهار چیز را بررسی کنید:

1. سوکت سنسور قبلی سه‌پین باشد.

2. فرم مستطیلی سوکت با عکس محصول یکسان باشد.

3. سنسور دارای یک محل پیچ با همین فرم باشد.

4. طول و شکل قسمت استوانه‌ای و اورینگ با قطعه قبلی تطبیق داشته باشد.

اگر سنسور قبلی باز شده است، بهترین کار مقایسه مستقیم دو قطعه است.

عدد 5497522 روی بسته چیست؟

روی برچسب بسته موجود در تصاویر عدد 5497522 درج شده است.

در محتوای این صفحه بهتر است این عدد به عنوان عدد درج‌شده روی برچسب همین نمونه در نظر گرفته شود و نه تنها معیار خرید.

برای خرید سنسورهای الکترونیکی خودرو، فرم قطعه و مشخصات اتصال اهمیت زیادی دارند.

بنابراین حتی با وجود تطابق یک عدد، شکل سوکت و بدنه نیز باید کنترل شود.

وظیفه سنسور میل سوپاپ در موتور

وظیفه اصلی این سنسور تشخیص موقعیت میل سوپاپ است.

ECU با دریافت این اطلاعات می‌تواند موقعیت چرخه موتور را دقیق‌تر تشخیص دهد.

این اطلاعات در هماهنگی بخش‌هایی مانند:

• زمان‌بندی پاشش سوخت

• تشخیص موقعیت سیلندرها

• هماهنگی اطلاعات میل سوپاپ و میل‌لنگ

• مدیریت کارکرد موتور

نقش دارد.

تفاوت سنسور میل سوپاپ با سنسور دور موتور

این دو قطعه معمولاً با یکدیگر اشتباه گرفته می‌شوند.

سنسور میل سوپاپ

موقعیت میل سوپاپ را تشخیص می‌دهد.

سنسور دور موتور

اطلاعات مربوط به موقعیت و سرعت چرخش میل‌لنگ را در اختیار ECU قرار می‌دهد.

هر دو سنسور بخشی از اطلاعات زمان‌بندی موتور را فراهم می‌کنند، اما یک قطعه نیستند و جای یکدیگر نصب نمی‌شوند.

آیا خرابی سنسور میل سوپاپ باعث روشن شدن چراغ چک می‌شود؟

ممکن است.

اگر ECU سیگنال صحیحی از سنسور دریافت نکند، امکان ثبت خطای مرتبط و روشن شدن چراغ چک وجود دارد.

با این حال چراغ چک صدها علت مختلف دارد و صرف روشن شدن چراغ به معنی خرابی قطعی این سنسور نیست.

علائم احتمالی خرابی سنسور میل سوپاپ 405

بسته به نوع خرابی و سیستم مدیریت موتور، نشانه‌های احتمالی می‌توانند شامل موارد زیر باشند:

• روشن شدن چراغ چک

• استارت طولانی‌تر از حالت عادی

• بد روشن شدن خودرو

• اختلال در کارکرد موتور

• ریپ یا کپ در برخی شرایط

• افت نسبی پاسخ موتور

• ثبت خطای مربوط به موقعیت میل سوپاپ

• مشکل در تشخیص صحیح فاز موتور

• افزایش مصرف سوخت در صورت اختلال در مدیریت پاشش

هیچ‌کدام از این موارد به تنهایی اثبات‌کننده خرابی سنسور نیست.

چرا نباید با مشاهده علائم فوراً سنسور را تعویض کرد؟

مثلاً استارت طولانی می‌تواند دلایل دیگری نیز داشته باشد:

• سنسور دور موتور

• فشار بنزین

• پمپ بنزین

• انژکتورها

• سیستم جرقه

• شمع‌ها

• کوئل

• سیم‌کشی

• باتری

• ایراد ECU

بنابراین روش صحیح، عیب‌یابی است.

اولین مرحله عیب‌یابی چیست؟

اگر چراغ چک روشن شده، ابتدا خطاهای ECU با دستگاه دیاگ بررسی شوند.

اگر خطای مربوط به سنسور میل سوپاپ وجود داشت، باز هم نباید بدون بررسی قطعه تعویض شود.

موارد زیر باید کنترل شوند:

• اتصال سوکت

• سلامت پین‌ها

• سیم‌کشی

• تغذیه سنسور

• اتصال بدنه مدار

• سیگنال خروجی

• سلامت مکانیکی محل نصب

خرابی سوکت سنسور

گاهی مشکل از خود سنسور نیست.

در اثر گرما، روغن، لرزش یا دستکاری ممکن است:

• قفل سوکت بشکند

• پین‌ها شل شوند

• اتصال قطع و وصل شود

• سیم در نزدیکی فیش آسیب ببیند

• روغن یا آلودگی وارد سوکت شود

در چنین حالتی تعویض سنسور بدون تعمیر سوکت مشکل را حل نمی‌کند.

اورینگ سنسور چه وظیفه‌ای دارد؟

روی بخش استوانه‌ای این سنسور یک اورینگ قهوه‌ای دیده می‌شود.

اورینگ وظیفه آب‌بندی محل نصب سنسور را دارد.

اگر اورینگ:

• پاره شده باشد

• له شده باشد

• خشک شده باشد

• به‌درستی در جای خود قرار نگرفته باشد

ممکن است در محل نصب مشکل آب‌بندی ایجاد شود.

هنگام نصب به اورینگ توجه کنید

سنسور نباید با فشار غیرعادی یا ضربه وارد محل نصب شود.

اورینگ باید:

• سالم باشد

• پیچ‌خورده نباشد

• از شیار خارج نشده باشد

و قطعه باید کاملاً در محل صحیح بنشیند.

آیا سنسور میل سوپاپ قابل تعمیر است؟

در بیشتر موارد اگر خود بخش الکترونیکی سنسور خراب باشد، تعمیر آن روش مطمئنی محسوب نمی‌شود.

اما اگر مشکل مربوط به:

• فیش

• دسته‌سیم

• اتصال پین‌ها

باشد، بخش سیم‌کشی ممکن است قابل تعمیر باشد.

آیا تمیز کردن سنسور مشکل را حل می‌کند؟

اگر فقط آلودگی روی بدنه وجود داشته باشد، تمیز کردن سطح خارجی می‌تواند مفید باشد؛ اما سنسور الکترونیکی معیوب با شستشو تعمیر نمی‌شود.

از اسپری یا حلال نامناسب نیز نباید روی قطعه استفاده کرد.

چرا کیفیت سنسور میل سوپاپ مهم است؟

سیگنال این سنسور مستقیماً توسط ECU پردازش می‌شود.

اگر سنسور سیگنال:

• نامنظم

• قطع و وصل

• خارج از محدوده

• دیرهنگام

ایجاد کند، ECU ممکن است نتواند موقعیت موتور را به‌درستی تشخیص دهد.

به همین دلیل در سنسورهای موتور، کیفیت عملکرد الکترونیکی اهمیت زیادی دارد.

مشخصه اصلی نمونه سونس‌بوز

در نمونه حاضر، خود بدنه سنسور دارای عبارت:

SONCEBOZ SWISS MADE

است.

این موضوع نسبت به محصولی که صرفاً یک جعبه با نام برند دارد، مشخصه تشخیصی مهم‌تری است.

سه‌پین بودن چرا مهم است؟

تعداد پین یکی از اولین مواردی است که باید قبل از خرید مقایسه شود.

این سنسور سه پین دارد.

اگر نمونه روی خودرو:

• دو پین

• چهار پین

• سوکت متفاوت

• فرم قفل متفاوت

داشته باشد، نباید صرفاً با توجه به نام خودرو این قطعه سفارش داده شود.

شکل سوکت این محصول

سوکت سنسور:

• مشکی

• سه‌پین

• مستطیلی

است.

در تصاویر نمای مستقیم سوکت نیز وجود دارد و بهتر است مشتری قبل از خرید آن را با سوکت سنسور قبلی مقایسه کند.

محل پیچ نصب

این مدل دارای یک گوشواره نصب است که داخل آن یک بوش فلزی قرار دارد.

این ویژگی نیز در تشخیص قطعه اهمیت دارد.

بعضی سنسورهای مشابه ممکن است از نظر سر سنسور تقریباً یکسان باشند اما فرم پایه نصب متفاوتی داشته باشند.

آیا سنسور میل سوپاپ اشتباه ممکن است روی خودرو جا بخورد؟

گاهی قطعات مشابه ممکن است از نظر ظاهری نزدیک به هم باشند.

حتی ممکن است سوکت بعضی نمونه‌ها مشابه به نظر برسد.

اما اگر:

• ارتفاع نوک سنسور

• محل پیچ

• زاویه سوکت

• فاصله نصب

متفاوت باشد، استفاده از قطعه نادرست می‌تواند باعث عملکرد نامناسب شود.

قبل از خرید چه عکسی بگیریم؟

اگر از مدل سنسور مطمئن نیستید، سه عکس از قطعه خودرو بیشترین کمک را می‌کنند:

1. نمای کامل سنسور

2. نمای روبه‌روی سوکت

3. نوشته یا شماره روی بدنه یا قطعه قبلی

این سه مورد معمولاً برای مقایسه بسیار مفید هستند.

تفاوت سنسور میل سوپاپ و استپر موتور

به دلیل شباهت بعضی نام‌ها و قرار گرفتن هر دو در گروه قطعات برقی موتور، گاهی مشتریان این قطعات را اشتباه می‌گیرند.

استپر موتور وظیفه کنترل هوای دور آرام در سیستم‌های مربوط را دارد.

سنسور میل سوپاپ موقعیت میل سوپاپ را تشخیص می‌دهد.

کارکرد این دو کاملاً متفاوت است.

تفاوت سنسور میل سوپاپ و سنسور دریچه گاز

سنسور دریچه گاز زاویه باز شدن دریچه گاز را اندازه‌گیری می‌کند.

اما سنسور میل سوپاپ موقعیت میل سوپاپ موتور را تشخیص می‌دهد.

این دو هیچ جایگزینی برای یکدیگر ندارند.

تفاوت سنسور میل سوپاپ و MAP

سنسور MAP فشار هوای منیفولد را اندازه‌گیری می‌کند.

سنسور میل سوپاپ اطلاعات موقعیت مکانیکی میل سوپاپ را برای ECU فراهم می‌کند.

علائم خرابی برخی سنسورها ممکن است شبیه هم باشد؛ به همین دلیل تشخیص باید با دیاگ و تست انجام شود.

آیا خرابی سنسور روی مصرف بنزین اثر دارد؟

اگر اختلال سنسور باعث شود ECU نتواند اطلاعات لازم برای مدیریت صحیح موتور را دریافت کند، ممکن است مصرف سوخت تحت تأثیر قرار گیرد.

اما افزایش مصرف سوخت علت‌های فراوانی دارد.

بنابراین بالا رفتن مصرف به تنهایی دلیل تعویض سنسور نیست.

آیا روی شتاب خودرو تأثیر دارد؟

در صورت خرابی واقعی سنسور و اختلال در مدیریت موتور ممکن است راننده افت کیفیت عملکرد یا پاسخ موتور را احساس کند.

اما هیچ ادعای افزایش قدرت یا شتاب با نصب سنسور سالم وجود ندارد.

قطعه سالم فقط باید عملکرد صحیح مورد انتظار سیستم را برقرار کند.

نصب سنسور میل سوپاپ

تعویض این قطعه از نظر ظاهری ساده به نظر می‌رسد، اما بهتر است توسط فرد آشنا به سیستم انجام شود.

مراحل کلی:

1. خاموش کردن خودرو

2. دسترسی به محل سنسور

3. آزاد کردن قفل سوکت

4. جدا کردن سوکت بدون کشیدن سیم

5. باز کردن پیچ نگهدارنده

6. خارج کردن سنسور به‌آرامی

7. بررسی محل نصب

8. نصب سنسور جدید

9. اطمینان از قرارگیری صحیح اورینگ

10. بستن پیچ

11. اتصال کامل سوکت

12. بررسی خطا و عملکرد موتور

سوکت را از سیم نکشید

یکی از اشتباهات هنگام تعویض سنسور این است که برای جدا کردن سوکت، سیم‌ها کشیده می‌شوند.

این کار می‌تواند باعث:

• قطع داخلی سیم

• شل شدن ترمینال

• ایجاد اتصال ناپایدار

شود.

فیش باید از قسمت بدنه خودش جدا شود.

پیچ سنسور را بیش از حد سفت نکنید

بدنه سنسور پلاستیکی است و محل نصب نیز طراحی مشخصی دارد.

سفت کردن بیش از حد پیچ می‌تواند به:

• بدنه سنسور

• پایه نصب

• بوش

• محل پیچ موتور

آسیب بزند.

بعد از نصب چه کاری انجام شود؟

پس از نصب بهتر است:

• خودرو روشن شود

• وضعیت موتور بررسی شود

• سوکت مجدداً بازدید شود

• در صورت وجود خطای قبلی، دیاگ انجام شود

• وضعیت خطا بعد از تعمیر کنترل شود

اگر خطا دوباره برگردد، سیم‌کشی و سایر اجزا باید بررسی شوند.

جدول عیب‌یابی سریع

جدول کنترل قبل از سفارش

پرسش‌های متداول

این قطعه چیست؟

سنسور موقعیت میل سوپاپ یا Camshaft Position Sensor است.

نام رایج آن چیست؟

سنسور میل سوپاپ 405.

برند چیست؟

SONCEBOZ یا سونس‌بوز.

ساخت کجاست؟

روی خود قطعه عبارت SWISS MADE درج شده است.

چند پین دارد؟

سه پین.

آیا اورینگ دارد؟

بله، در تصاویر یک اورینگ آب‌بندی قهوه‌ای روی قسمت استوانه‌ای سنسور دیده می‌شود.

برای چه ماشینی است؟

محصول این صفحه برای پژو 405 با سنسور سه‌پین هم‌فرم نمونه تصویر در نظر گرفته شده است.

آیا برای تمام 405ها بدون بررسی مناسب است؟

خیر. نوع سنسور قبلی و سوکت باید تطبیق داده شود.

آیا برای پارس یا سمند هم می‌توان استفاده کرد؟

صرف شباهت موتور یا ظاهر خودرو برای تأیید سازگاری کافی نیست. برای این خودروها باید سنسور نصب‌شده روی خودرو از نظر فرم، سوکت و مشخصات فنی جداگانه تطبیق داده شود.

عدد 5497522 چیست؟

عددی است که روی برچسب همین بسته در تصاویر درج شده است. برای خرید فقط به این عدد اکتفا نکنید.

آیا با سنسور دور موتور یکی است؟

خیر.

آیا خرابی آن چراغ چک را روشن می‌کند؟

ممکن است باعث ثبت خطا و روشن شدن چراغ چک شود.

آیا خرابی آن باعث استارت سخت می‌شود؟

در بعضی شرایط ممکن است، اما استارت سخت دلایل متعدد دیگری هم دارد.

آیا قابل تعمیر است؟

اگر خود بخش الکترونیکی سنسور خراب باشد معمولاً تعویض انجام می‌شود؛ خرابی سوکت یا سیم‌کشی باید جداگانه بررسی شود.

آیا بعد از تعویض نیاز به دیاگ است؟

اگر خطا در ECU ثبت شده یا مشکل ادامه دارد، دیاگ برای کنترل نتیجه تعمیر توصیه می‌شود.

داخل بسته چند عدد است؟

یک عدد سنسور میل سوپاپ کامل.

جمع‌بندی

سنسور میل سوپاپ پژو 405 سونس‌بوز اصلی سوئیس یک سنسور موقعیت میل سوپاپ سه‌پین است که روی بدنه آن عبارت SONCEBOZ SWISS MADE دیده می‌شود. قطعه دارای سوکت مستطیلی سه‌پین، اورینگ قهوه‌ای، یک پایه نصب و بوش فلزی محل پیچ است.

مهم‌ترین نکته هنگام خرید این محصول، تطبیق آن با سنسور قبلی خودرو است. نام «پژو 405» به تنهایی برای انتخاب قطعه کافی نیست؛ فرم سوکت سه‌پین، شکل بدنه، پایه نصب و اورینگ باید با قطعه نصب‌شده روی خودرو یکسان باشد.

این قطعه با سنسور دور موتور، MAP، دریچه گاز یا استپر موتور متفاوت است و وظیفه اصلی آن تشخیص موقعیت میل سوپاپ و ارسال اطلاعات مربوط به ECU است. خرابی آن می‌تواند با خطای ECU یا اختلال در کارکرد موتور همراه شود، اما برای جلوگیری از تعویض بی‌دلیل، ابتدا سوکت، سیم‌کشی و خطاهای ثبت‌شده بررسی شوند.
